Описание
Водосточные воронки для плоских кровель ACO Spin, благодаря их модульной конструкции, можно использовать в кровлях всех типов. В кровлях с двумя слоями гидроизоляции корпус воронки встраивается в слой пароизоляции, а ее верхняя секция – в слой гидроизоляции кровли. На воронках имеются зажимные герметизирующие фланцы, которые обеспечивают интегрирование воронок с гидроизоляцией, выполненных из любых стандартных материалов.
Водосточные воронки устанавливаются в специальные изолирующие корпуса для предотвращения конденсации влаги на их внешней поверхности, что особенно важно для плоских кровель с теплоизоляцией, озелененных кровель и многоэтажных парковок.
| Внешний вид | Чертёж | Ø отвода |
Отверстие (мм) |
Вес (кг) |
Артикул |
|---|---|---|---|---|---|

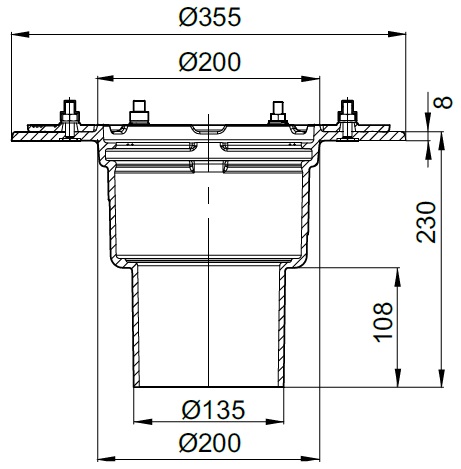

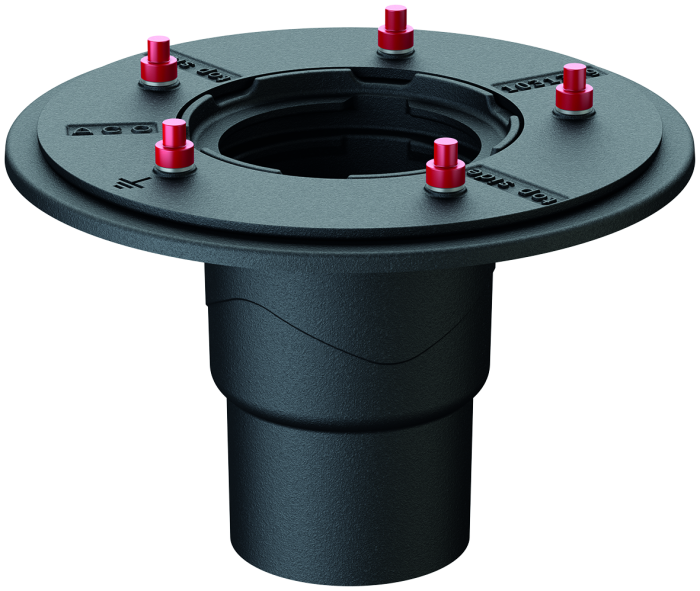

| Корпус воронки кровельной с вертикальным отводом, 90° | |||||
|
|

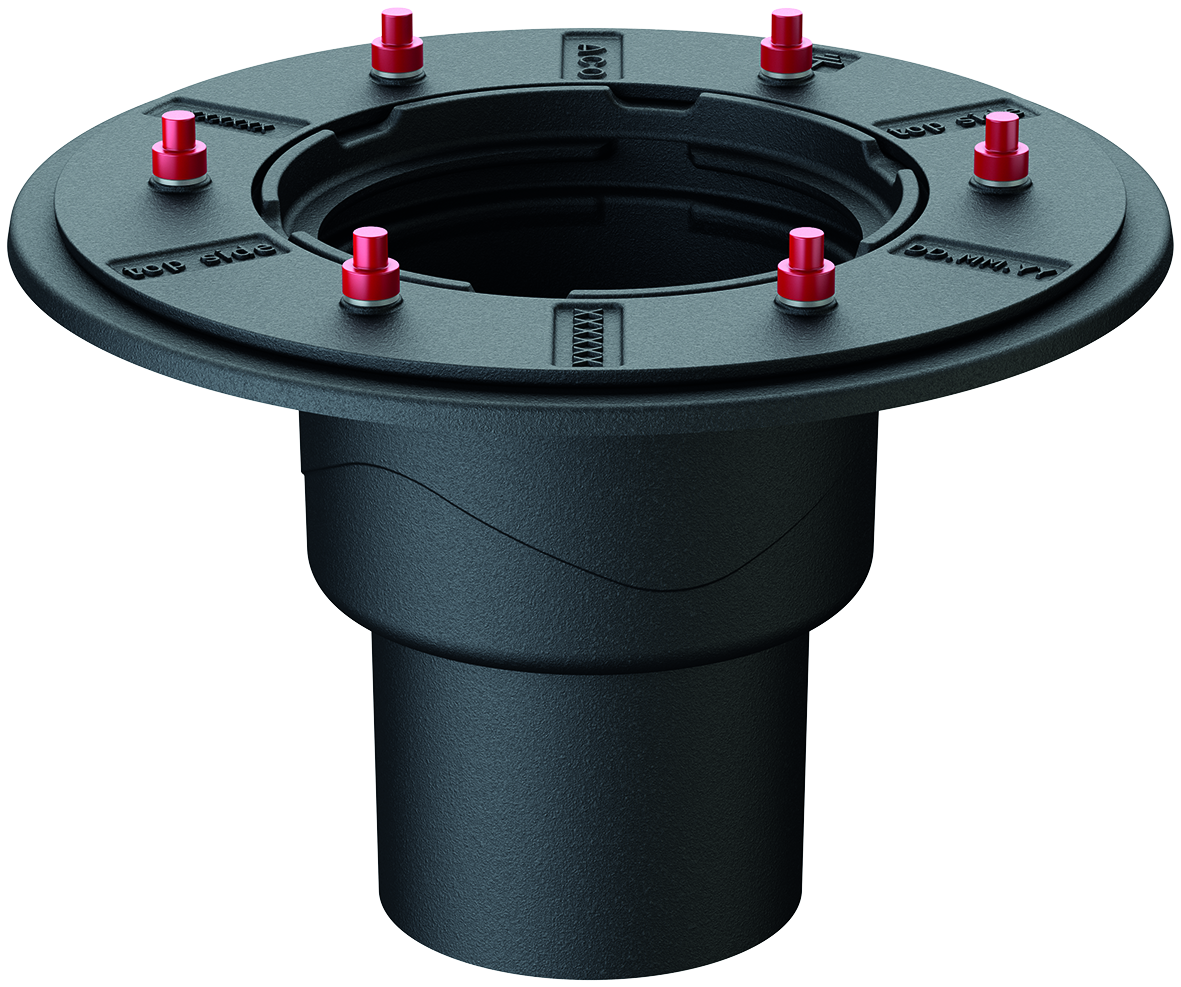

DN 125 | 210 x 380 | 9,9 | 7035.10.12 |
|
|

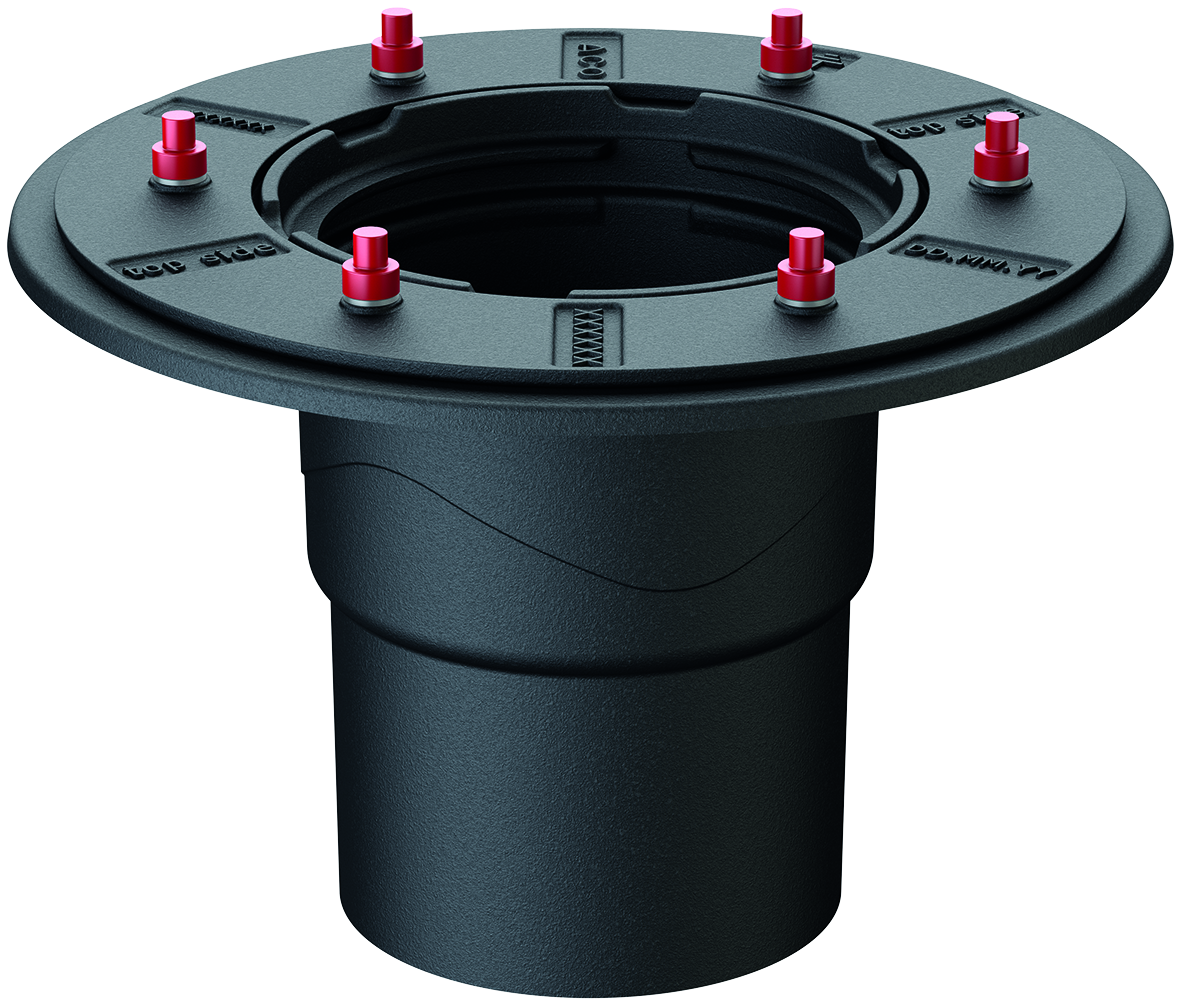

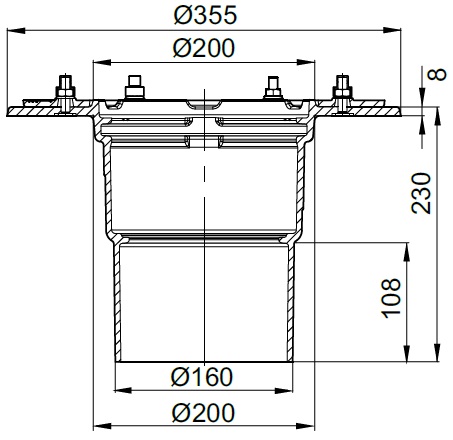

DN 150 | 210 x 380 | 10,0 | 7036.10.12 |
Верхняя часть водостоков Passavant Spin
| Внешний вид | Чертёж | Подходит для | Артикул |
|---|---|---|---|
|
|

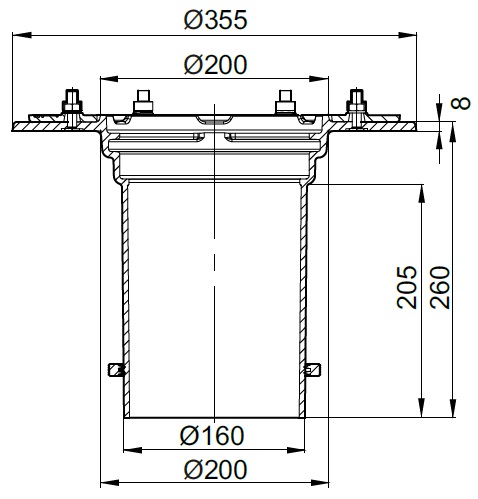

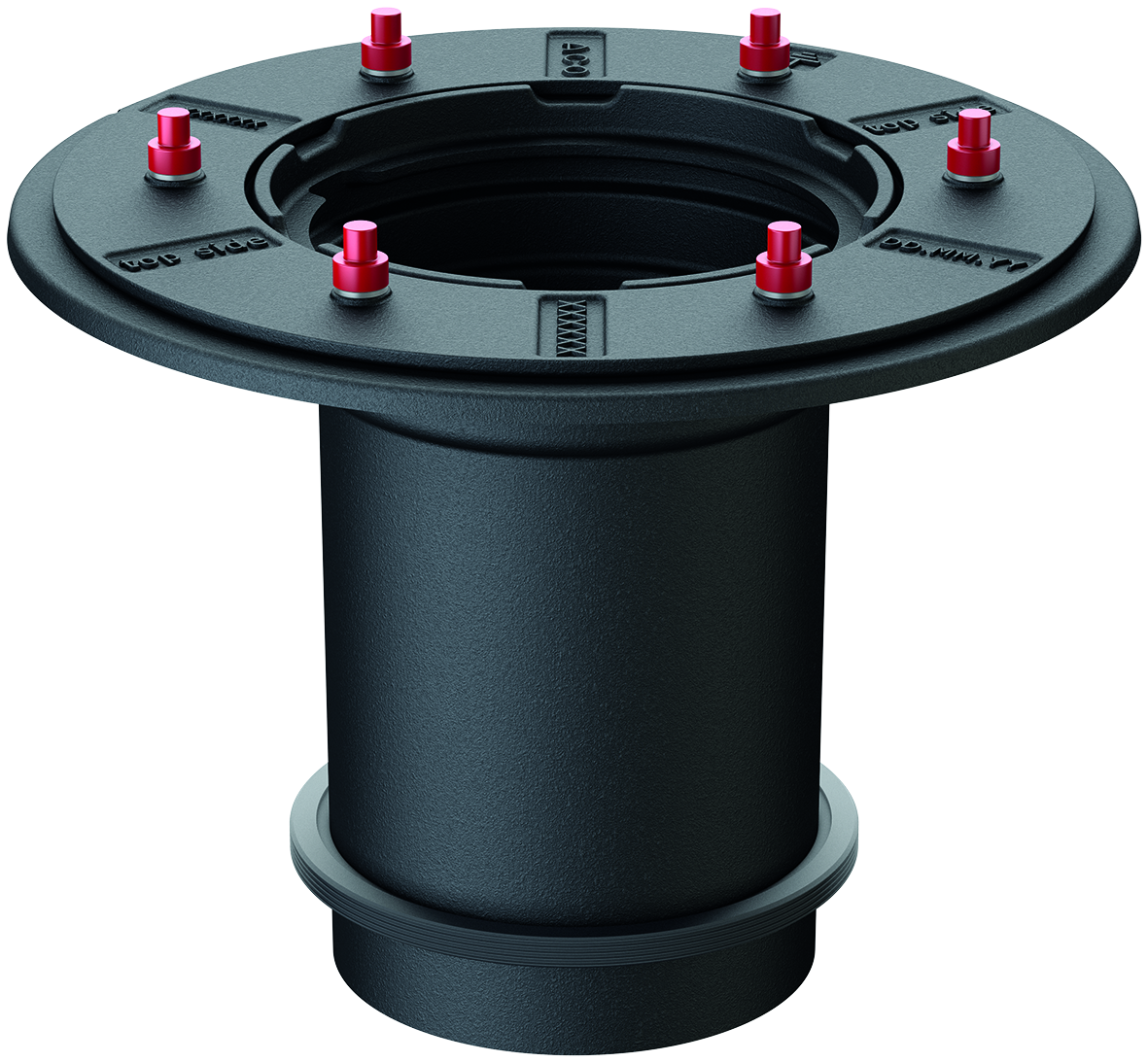

Чугунные воронки для плоских крыш DN 125/DN 150 |
7044.10.22 |
Скачать каталог
Аксессуары
| Внешний вид | Чертёж | Описание | Артикул |
|---|---|---|---|
|
|

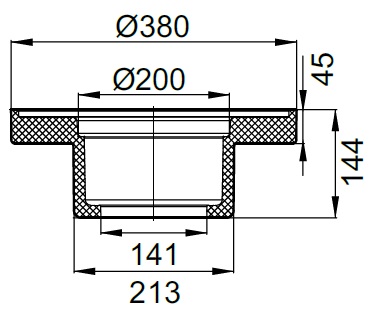

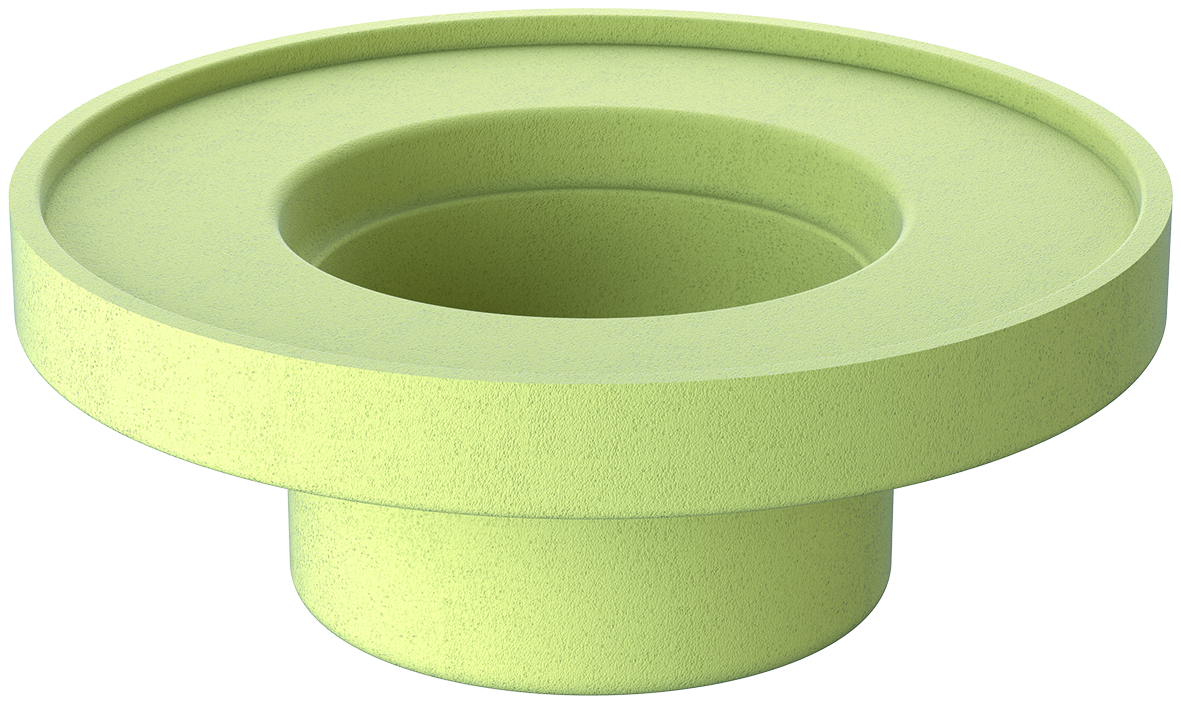

Изолирующий корпус для водостока из полиуретана Подходит для DN 125 Вес: 0,6 кг |
7040.35.02 |
|
|
|

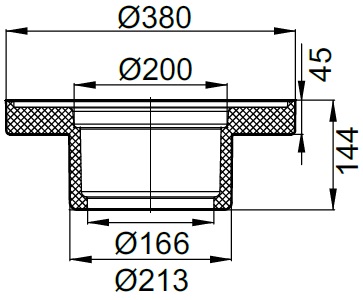

Изолирующий корпус для водостока из полиуретана Подходит для DN 150 Вес: 0,7 кг |
7040.36.02 |
|
|

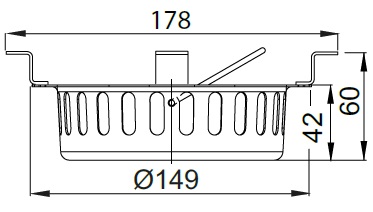

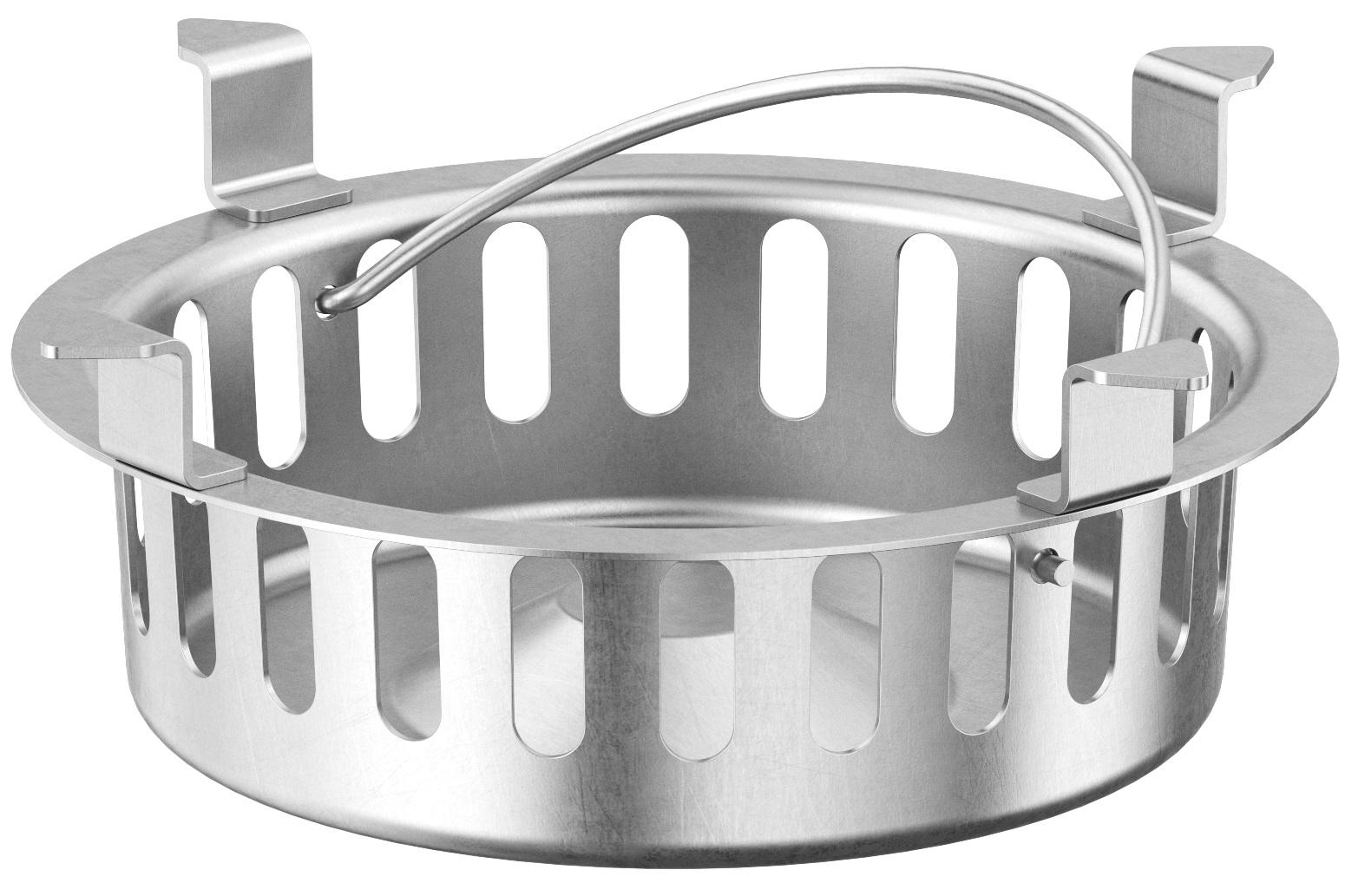

Мусоросборник из нержавеющей стали для установки в воронках кровельных DN 125 – DN 150 |
7000.13.02 |
|
|

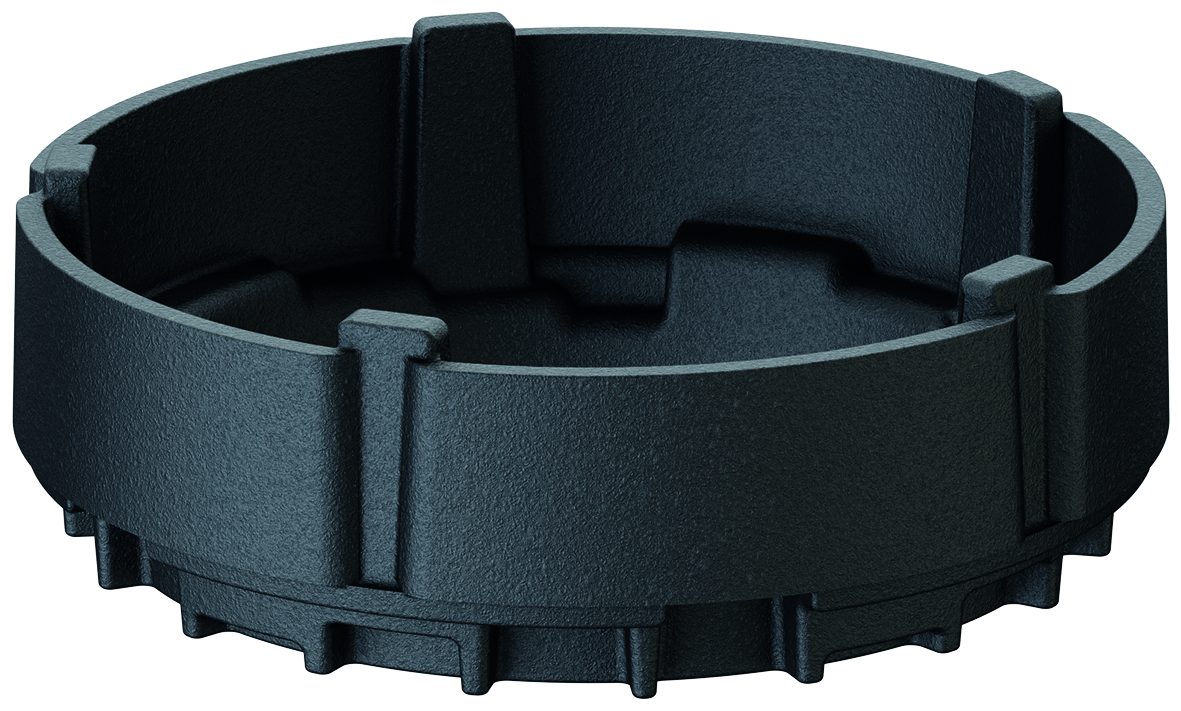

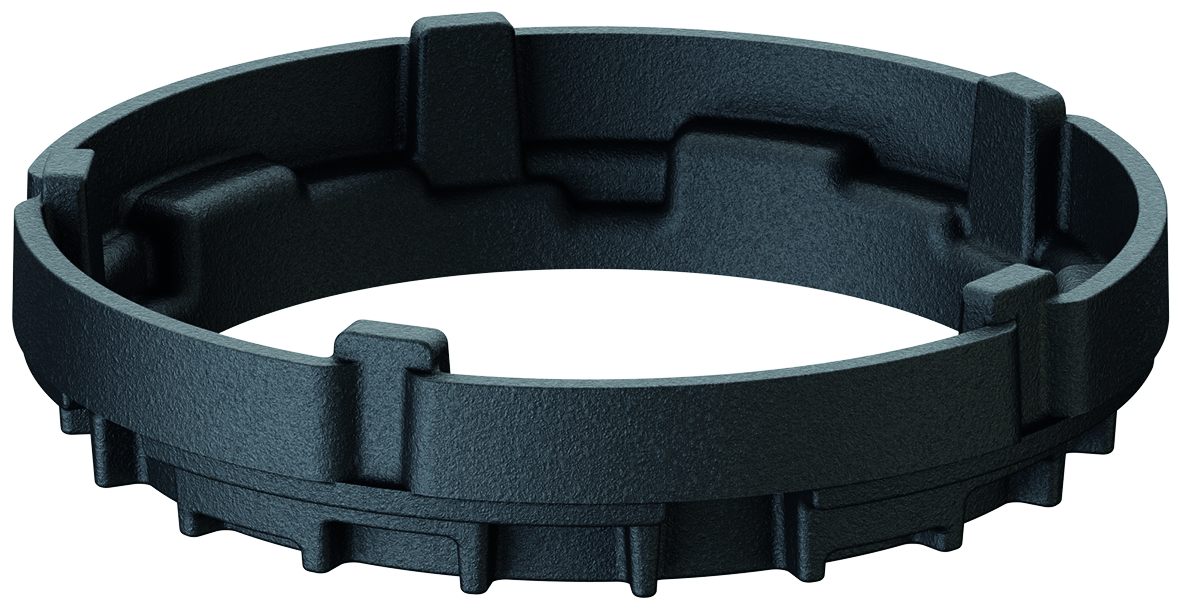

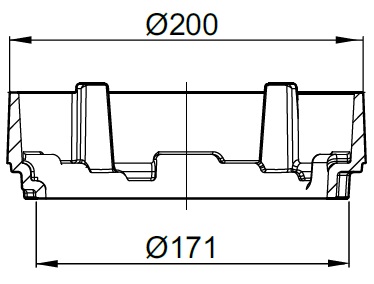

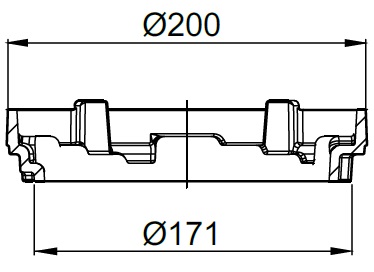

Кольцо регулировки высоты Подходит для DN 125/DN 150 Изготовлен из чугуна, с покрытием Класс нагрузки: M 125 Регулировка высоты: 25-40 мм Вес: 1,4 кг |
7000.45.02 |
|
|
Кольцо регулировки высоты Подходит для DN 125/DN 150 Изготовлен из чугуна, с покрытием Класс нагрузки: M 125 Регулировка высоты: 45-60 мм Вес: 2,1 кг |
7000.46.02 |
|
|

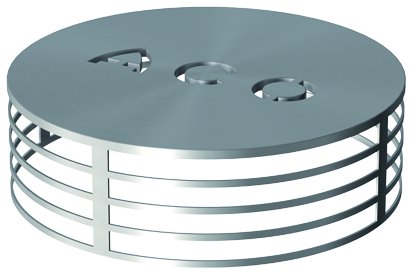

Ловушка для гравия из нержавеющей стали c 2 крепежными винтами Вес: 1,2 кг |
7000.02.00 |
|
|

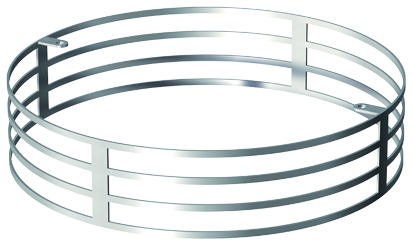

Регулировка высоты из нержавеющей стали c 2 крепежными винтами Высота: 65 мм Может использоваться только вместе с ловушкой для гравия Вес: 0,3 кг |
7000.11.00 |
|
|

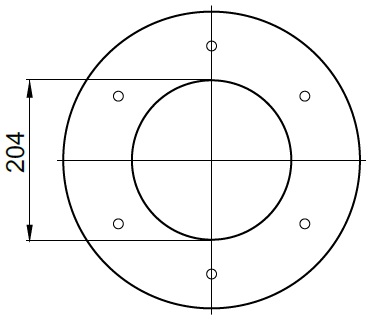

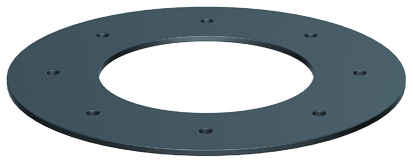

Комплект фланцевых уплотнителей Состоит из: 1 фланцевого уплотнения для свободного фланца 1 фланцевого уплотнения для фиксированного фланца Толщина: 4 мм EPDM ПВХ мягкий NBR/SBR |
7034.10.26 7034.20.26 7034.30.26 |
|
|

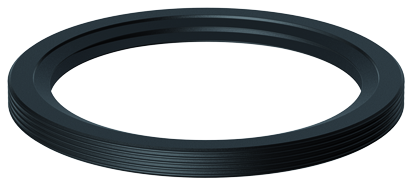

Манжетное уплотнение Диаметр: 186 мм Вес: 0,1 кг |
7044.00.28 |
|

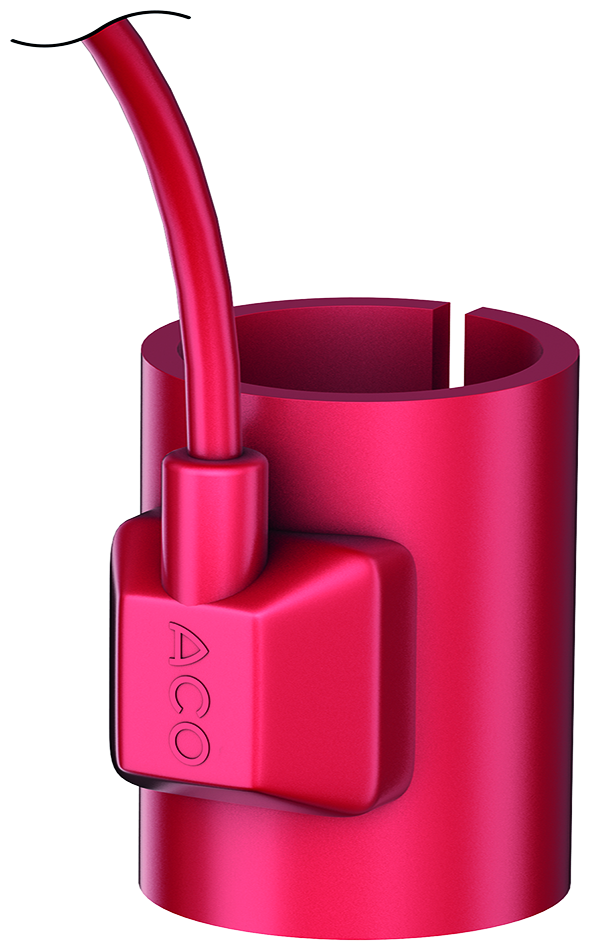

Отопление плоской кровли Подключение к сети: 220В - 240В переменного тока Класс защиты: IP 67 Соединительный кабель H05RN-F2x1.0 Длина: 1 м Строительная высота: 95 мм Номинальная мощность: 40 Вт Вес: 0,4 кг |
7000.85.15 7000.85.25 |
Решётки и надставки
| Внешний вид | Чертёж | Описание | Артикул |
|---|---|---|---|
|
|

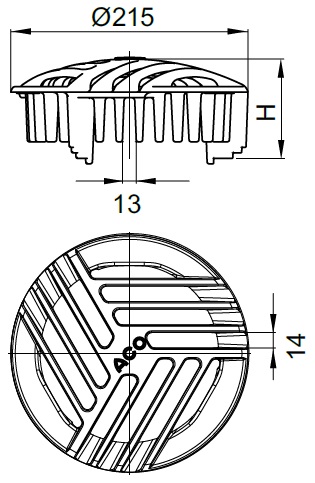

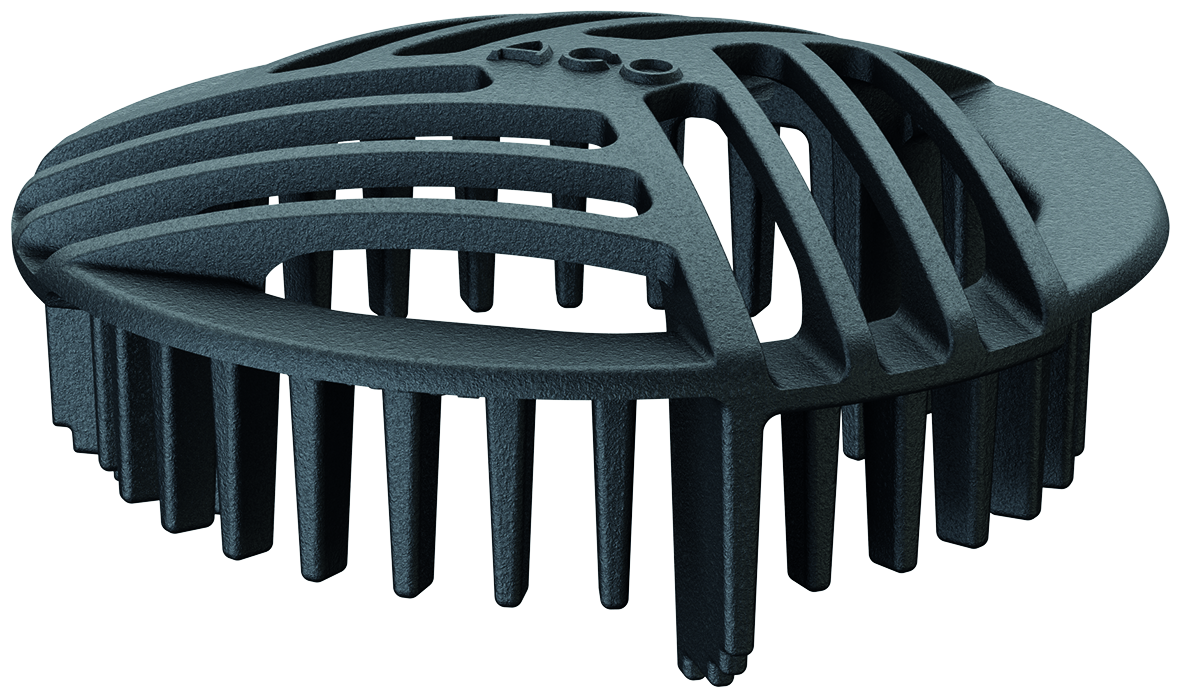

Решётка сферическая из чугуна для воронок кровельных DN 70 - DN 150 Ø215 мм Класс H 1,5 Вес: 1,8 кг |
7000.10.02 |
|
|

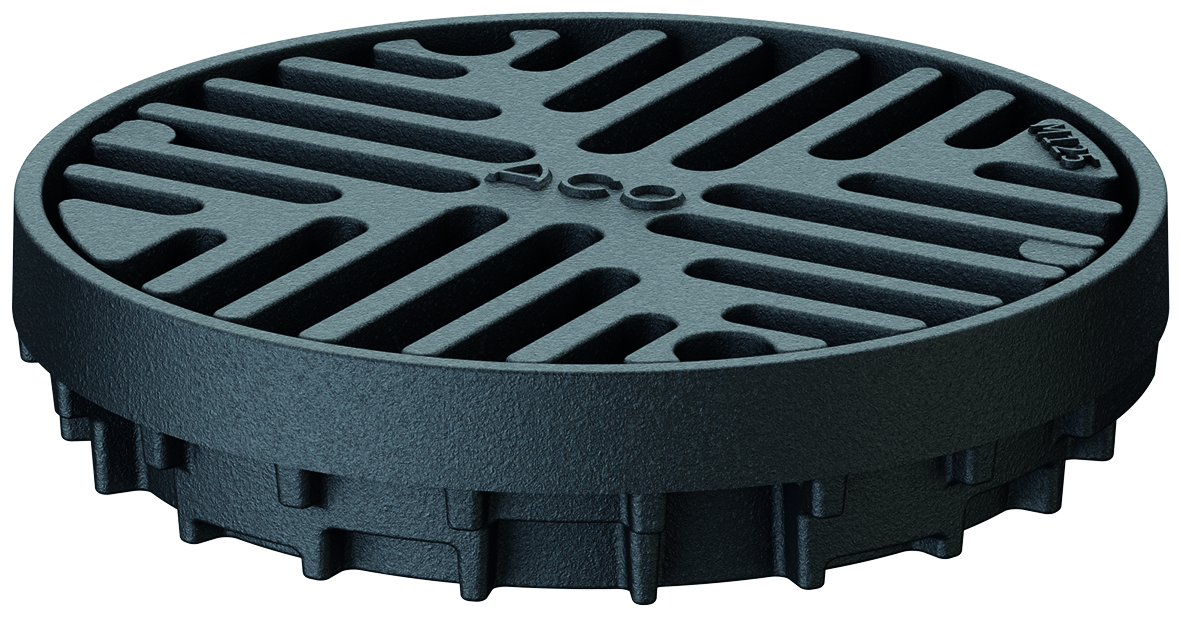

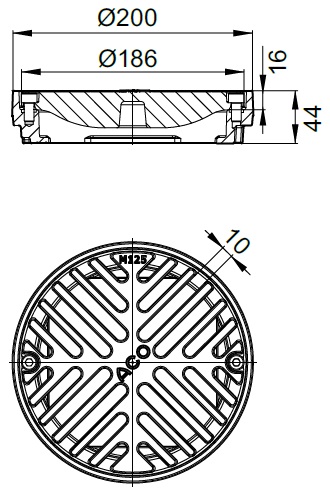

Надставка с рамой и решеткой, круглая DN 125/DN 150 Ø200 мм Класс M 125 Вес: 3,2 кг |
7000.28.02 |
|
|

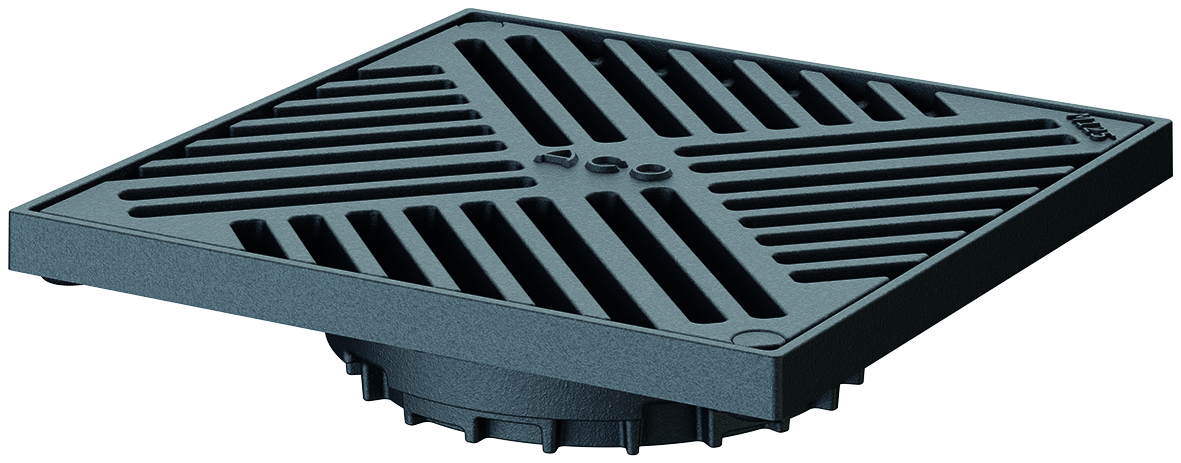

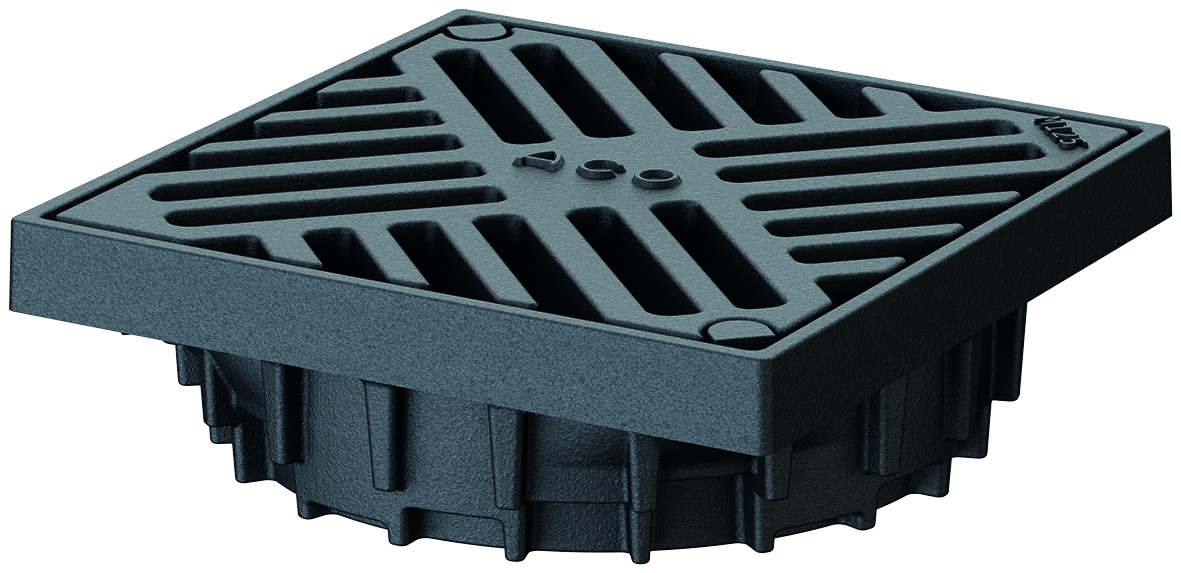

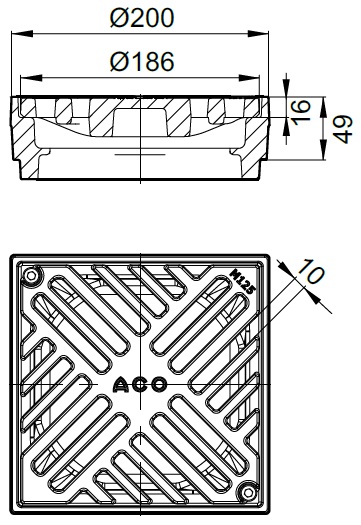

Надставка с рамой и решеткой, квадратная DN 125/DN 150 200 мм x 200 мм Класс M 125 Вес: 5,3 кг |
7000.41.02 |
|
|

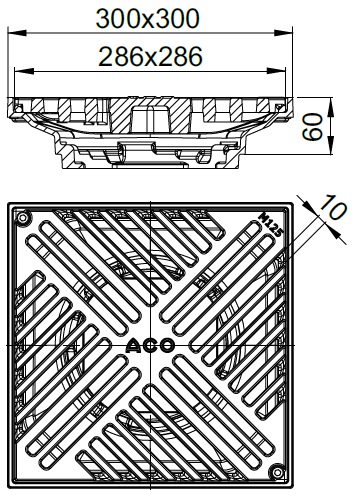

Надставка с рамой и решеткой, квадратная DN 125/DN 150 200 мм x 200 мм Класс M 125 Вес: 6,7 кг |
7000.42.02 |
|
|

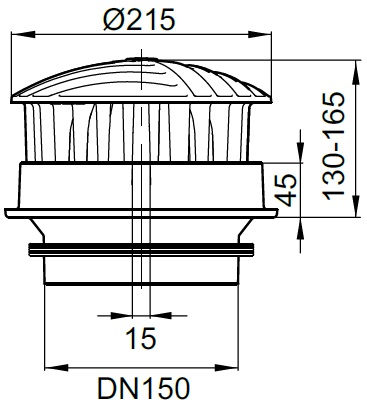

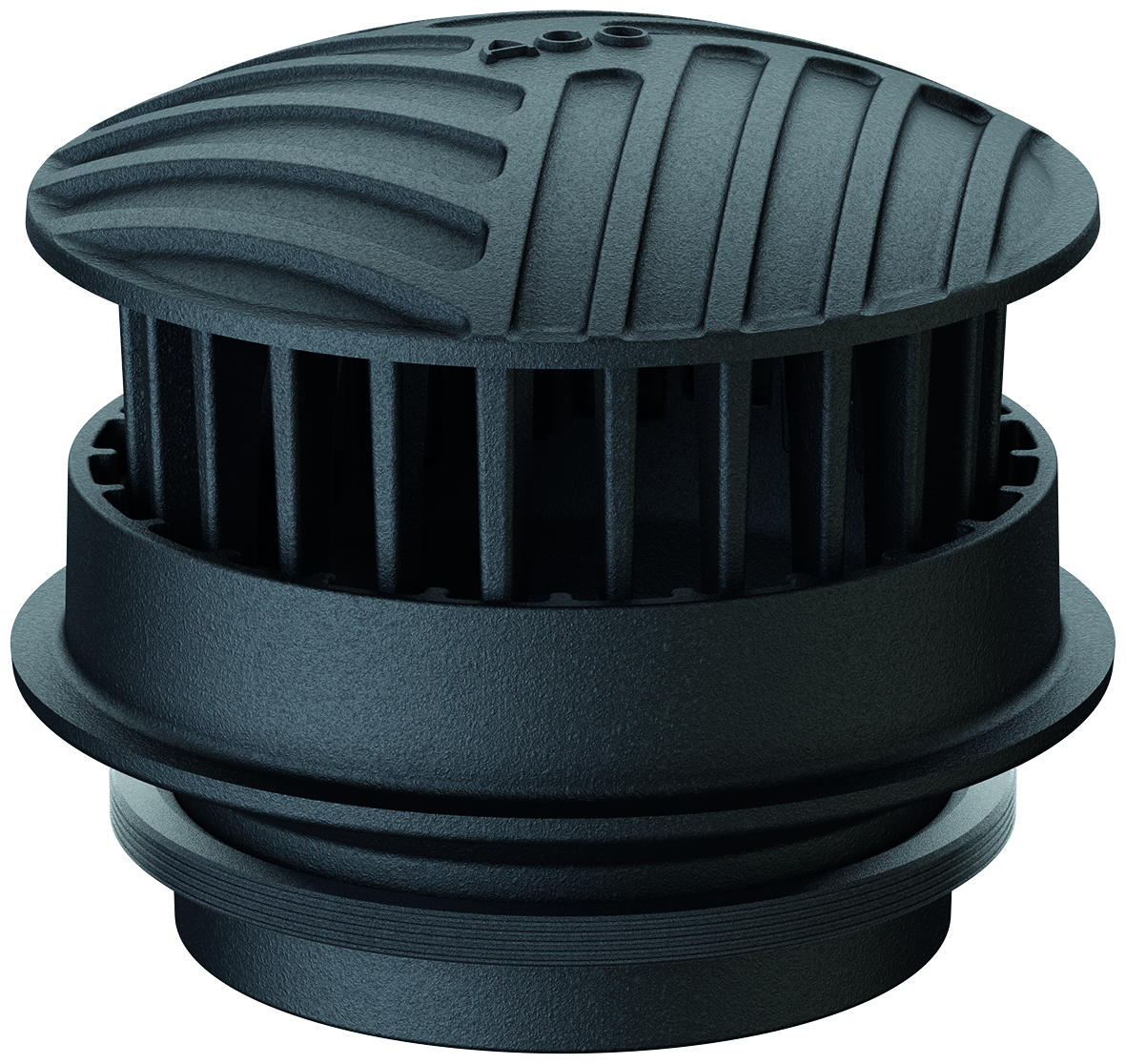

Трубопровод для аварийного слива сферической решетки |
7034.10.52 |
Решётки и надставки для озелененных кровель и многоэтажных парковок
| Внешний вид | Чертёж | Описание | Тип | Артикул |
|---|---|---|---|---|
|
|
Решётка сферическая из чугуна для воронок кровельных DN 100 - DN 150 Ø225 мм |
Класс L 15/M 125 |
7000.51.00 |
|
|
Решётка плоская из чугуна для воронок кровельных DN 100 - DN 150 Ø185 мм |
Класс L 15/M 125 |
7000.50.00 |
|
|
Переходник из полимербетона, Н = 60 мм |
Класс L 15/M 125 |
7000.52.00 |
|
|

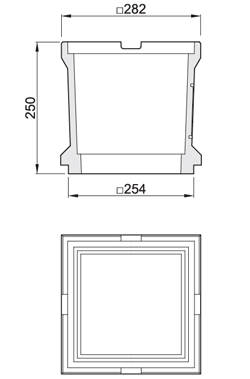

Переходник из полимербетона, Н = 250 мм |
Класс L 15/M 125 |
7000.54.00 |
|
|
Переходная рама с дренажными отверстиями из полимербетона, Н = 60 мм |
Класс L 15 | 7000.55.00 |
|
|
Переходная рама с дренажными отверстиями из полимербетона, Н = 100 мм |
Класс M 125 | 7000.56.00 |
|
|
Мусоросборник из полипропилена для конструкций выше Н = 180 мм |
7000.53.00 | |
|
|
Мусоросборник из нержавеющей стали для конструкций ниже Н = 180 мм, для воронок кровельных DN 70 |
7000.03.00 | |
|
|
Мусоросборник из нержавеющей стали для конструкций ниже Н = 180 мм, для воронок кровельных DN 100 - DN 150 |
7000.13.00 | |
|
Мусоросборник из нержавеющей стали для надставок: 5084.87.00 5084.87.11 |
5086.10.19 | ||
|
|
|
Противогравийная решётка из нержавеющей стали для воронок кровельных |
DN 100 - DN 150 | 7000.12.00 |
|
|
|
Надставка из нержавеющей стали для противогравийной решётки высотой 65 мм |
DN 100 - DN 150 | 7000.11.00 |
