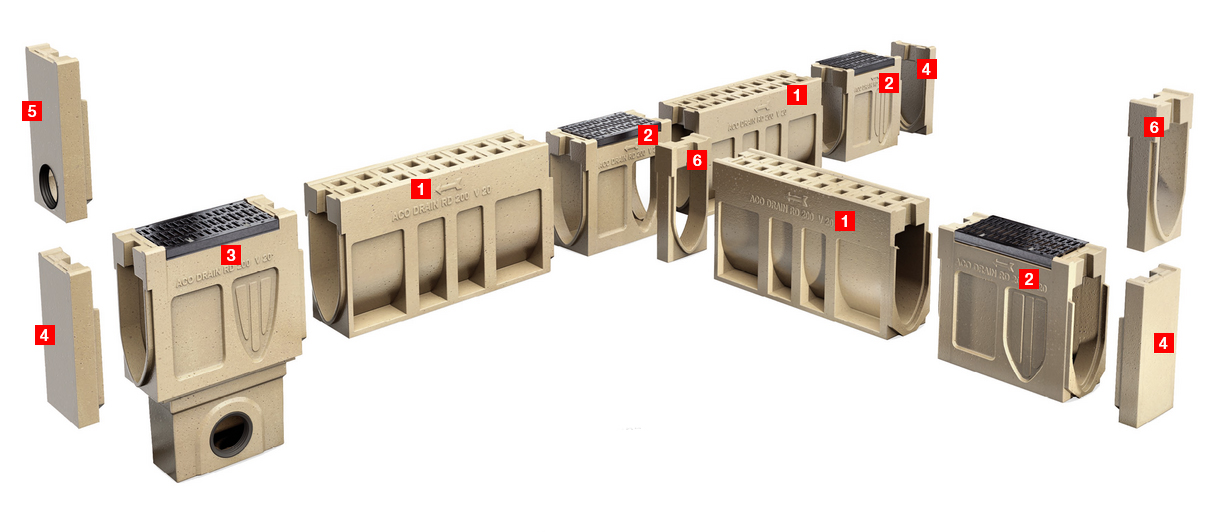

Элементы системы:
1 - канал 1000 мм с решеткой (монолитная конструкция из полимербетона)
2 - ревизионный элемент (канал 500 мм с решеткой из высокопрочного чугуна)
3 - пескоуловитель (также выполняет роль ревизионного элемента)
4 - торцевая стенка
5 - торцевая стенка с отводом
6 - адаптер
Резюме
Классы нагрузки:
D 400, E 600, F 900
согласно DIN EN 1433
Размеры:
100, 200, 300
Материал решётки:
Монолитный полимербетон ACO
Область применения:
Автомагистрали, аэропорты, промышленные районы, места для парковки грузовиков, логистические зоны и дороги, придорожный дренаж, зоны заправки
Гарантирует высокую стабильность, особенно в областях продольного и поперечного водоотвода автомагистралей и скоростных дорог. В промышленных районах и аэропортах также предпочтителен ACO DRAIN ® Monoblock RD. Все эти территории имеют одну общую черту: высокие динамические силы. Они создаются, например, при проезде более 120 000 автомобилей в день. Будь то гоночные трассы Формулы-1 и автомагистрали или там, где перемещаются тяжелые грузы – Monoblock RD выдержит.
Надежный и гибкий
Вышеописанное сечение всасывания и расхода каналов моноблока позволяет создавать большие всасывающие поверхности, в то же время уменьшая точки дренажа. В результате могут быть захвачены большие площади, например, автомагистрали, аэродромы или промышленные зон. Таким образом, ACO Monoblock RD отвечает высоким требованиям водоотвода дорожных покрытий даже при сильных осадках. Таким образом гарантируется безопасность автомобилиста в плане аквапланирования.
Для того, чтобы справляться с практически любыми требованиями к гидравлическим проектам, можно использовать гибкую программу RD 100 – RD 300 мм с моноблоком RD 300 мм. Ревизионные элементы сконструированы таким образом, что даже большое количество воды может быть поглощено и разряжено. Торцевые стенки, торцевая стенка с патрубком и адаптером дополняют программу.
Прочный и безопасный
ACO DRAIN ® Monoblock RD представляет собой дренажную систему в монолитном исполнении: водосточный канал и решётка выполнены в литье из полимербетона. Это приводит к очень стабильному устройству без незакрепленных деталей, даже клеевое соединение не требуется. Уникальная моноблочная конструкция гарантирует максимальную безопасность и стабильность для большой площади – идеальная альтернатива традиционному решению. Благодаря монолитной конструкции Monoblock RD остается стабильным даже при экстремальной нагрузке.
ACO DRAIN ® Monoblock RD соответствует классу нагрузки D 400 – F 900 DIN EN 1433 и таким образом охватывает основные применения в этих классах нагрузки. От автострады до аэродрома, а также логистики и промышленного пространства. Однако из-за размера входных отверстий для классов нагрузки A 15 и B 125 в соответствии с DIN EN 1433, ACO DRAIN ® Monoblock RD не подходит для использования в пешеходных зонах.
Эффективный и экономичный
Одним из отличительных признаков всех каналов Monoblock RD является V-образное поперечное сечение, которое обеспечивает преимущества для гидравлики и самоочистки канала. В сочетании с гладкими внутренними поверхностями полимерного бетона ACO V-образная форма приносит удивительные результаты. Нижняя, более узкая часть поперечного сечения обеспечивает значительно более высокие скорости потока даже при малых количествах и, следовательно, оптимизированный эффект самоочистки. Именно самоочищающаяся способность при меньших водных потоках чрезвычайно важна, чтобы в сильный дождь иметь возможность использовать полное поперечное сечение.
Особый состав и современные технологии производства придают полимербетону ACO его выдающиеся характеристики. Изделия из полимербетона ACO имеют, например, при сопоставимой плотности, более высокую прочность и более легкий вес, чем бетонные изделия.
Полимербетон ACO состоит, по большей части, из природного минерального сырья – кварц, базальт и гранит. Они связаны с помощью песков и гравия с синтетическими полимерными смолами.
Герметичность
Полимербетон абсолютно герметичен и обладает отличными механическими и тепловыми свойствами, а так же обеспечивает хорошую устойчивость ко многим химическим веществам. Максимальная рабочая температура полимербетона 82ºC.
Устойчивость
- Морозостойкость
Полимерный бетон отвечает требованиям DIN 1045-2 (применение правил DIN EN 206-1). Полимербетон относится к классу воздействия XF 4.
- Химическая стойкость
Согласно списку устойчивости ACO, полимербетон устойчив в агрессивной среде и экстремальных условиях без каких-либо дополнительных покрытий. Так же он устойчив к биогенной серной кислоте.
- Огнестойкость
Важным критерием применения полимербетона в туннеле является классификация «негорючие». Специальная смесь полимербетона для туннельных каналов удовлетворяет этим требованиям.
Масса и качество
- Низкий вес
Затраты и экономия ресурсов, в частности при транспортировке. Благодаря значительно более высоким показателям прочности при сопоставимой плотности, полимербетонные изделия ACO легче обычных бетонных изделий с одинаковой пропускной способностью. Низкий вес компонентов ACO, изготовленных из полимербетона, упрощает обработку, монтаж, снижает затраты и экономит ресурсы, особенно во время транспортировки.
- Утилизация и возможность переработки
Благодаря своей чрезвычайной долговечности полимербетон способствует сокращению отходов. Его можно перерабатывать и он подходит под код отходов 17 0107 (смеси из бетона, кирпича, плитки и керамики) в соответствии с правилами. Положение о «Европейском списке отходов» для минеральных отходов.
- Надёжность продукции за счет обеспечения качества
Помимо собственного контроля в соответствии с DIN EN 1433 регулярное тестирование продукции и независимый контроль осуществляется через голландские Kiwa. Проверка соответствия строительных изделий осуществляется в соответствии с европейским регламентом 305/2011 и DIN EN 1433.
Гидравлические свойства
Гладкая поверхность полимербетона и V-образная форма канала увеличивает пропускную способность, обеспечивая тем самым лучшие гидравлические показатели и самоочистку.
Нижняя, более узкая часть поперечного сечения обеспечивает высокую скорость потока даже при небольшом количестве воды и, следовательно, оптимизированный эффект самоочистки. Данная форма уже десятилетиями зарекомендовала себя в технологии водоотвода.
