Канализационная насосная станция — это не «яма с насосом». Это инженерное сооружение заводской готовности, в котором каждый элемент рассчитан и подобран под конкретный объект. Корпус держит давление грунта и грунтовых вод, трубная обвязка обеспечивает оптимальную скорость потока, а автоматика управляет станцией без участия человека. Разбираем устройство КНС по элементам.

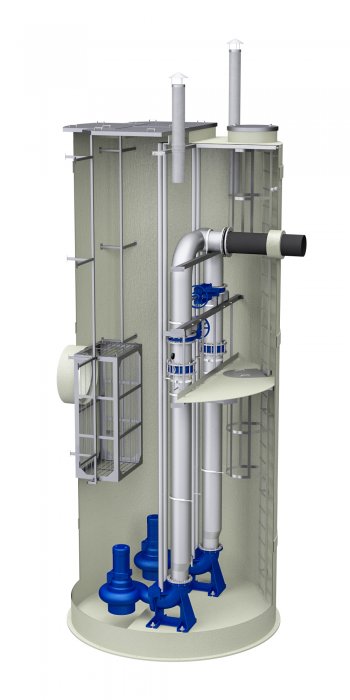

Состав КНС: 15 элементов заводской готовности

1. Корпус КНС из стеклопластика
2. Гильза подводящего трубопровода
3. Сороулавливающая корзина
4. Система автоматической трубной муфты
5. Трубная обвязка
6. Комплект запорно-регулирующей арматуры
7. Комплект направляющих
8. Лестница
9. Площадка обслуживания
10. Вентиляционные стояки
11. Крышки
12. Насосные агрегаты
13. Шкаф управления
14. Сигнализаторы уровня
15. Прочая комплектация: датчики давления, газоанализаторы, грузоподъёмное устройство

Корпус КНС: стеклопластик, который держит нагрузку

Корпус канализационной насосной станции выполнен из стеклопластика или металла в виде вертикального либо горизонтального цилиндра. Горловина закрыта герметичной крышкой. Через стенку корпуса выведена гильза для подводящего трубопровода — именно через неё стоки поступают в приёмный резервуар.

Корпус — это не просто ёмкость. Это строительная конструкция, которая рассчитывается на давление грунта, грунтовых вод и массу технологического оборудования внутри. Изготавливается согласно ТУ 4859-011-48117609-14. Максимальный диаметр серийных КНС — до 4,2 метра. Возможно изготовление комплекса из нескольких резервуаров, объединённых трубной обвязкой.

Трубная обвязка и насосное оборудование

В нижней части корпуса установлены насосные агрегаты. От каждого насоса идёт напорная труба с запорно-регулирующей арматурой и контрольно-измерительными приборами. Диаметр напорной линии подбирается так, чтобы обеспечить оптимальный скоростной режим движения жидкости согласно СНиП 2.04.03-85: достаточно быстрый, чтобы не было осаждения взвесей, и не настолько быстрый, чтобы росло гидравлическое сопротивление.

Трубный узел комплектуется арматурой, необходимой для пусконаладочных работ и штатной эксплуатации КНС. Материал — нержавеющая сталь. Это исключает коррозию при контакте с агрессивными сточными водами и продлевает срок службы станции без замены обвязки.

Для удобства обслуживания внутри корпуса установлена лестница на всю глубину и при необходимости — стационарная площадка обслуживания. Над станцией может размещаться павильон для шкафа управления.

Автоматика: поплавковые датчики и шкаф управления

КНС укомплектована поплавковыми датчиками уровня — это самоочищающиеся регуляторы, не требующие технического обслуживания. Внутри герметичной полипропиленовой оболочки находится микровыключатель. В отличие от поверхностных датчиков, поплавок погружён в жидкость — это обеспечивает естественную самоочистку. Жир и твёрдые частицы не прилипают к гладкой оболочке — датчик не залипает и не даёт ложных сигналов.

Принцип работы прост и надёжен: при достижении стоками расчётного уровня поплавок замыкает контакт — насос включается. При снижении до минимального уровня — размыкает, насос останавливается. Шкаф управления принимает сигналы от датчиков и управляет насосами, а также может включать дополнительные опции: датчики давления в напорной линии, газоанализаторы, грузоподъёмное устройство для извлечения насосов при обслуживании.
