Накопительные ёмкости из стеклопластика: 5–200 м³ для стоков, воды и агрессивных сред
Вертикальные и горизонтальные резервуары. Расчёт корпуса в SCAD, химстойкое покрытие, 50+ лет службы.
Вода, стоки, противопожарный запас, технологические растворы — всё это нужно где-то хранить. Накопительные ёмкости из стеклопластика решают задачу аккумулирования без коррозии, без гидроизоляции и без ограничений по химической агрессивности среды. Объём от 5 до 200 м³, вертикальное или горизонтальное исполнение, расчёт корпуса в программном комплексе SCAD. Это не «бочка из пластика» — это инженерное сооружение с подтверждёнными прочностными характеристиками.
Особенности накопительных ёмкостей
Химически стойкое покрытие
Для хранения агрессивных сред: солевые растворы, пестициды, слабощелочные и кислотные составы. Внутреннее покрытие подбирается под конкретную среду.
Расчёт корпуса в SCAD
Прочностной расчёт в сертифицированном программном комплексе. Корпус держит давление грунта, грунтовых вод и внутреннее гидростатическое давление.
Объём 5–200 м³
От компактной ёмкости для частного дома до промышленного резервуара для ливневых стоков с большой территории.
Накопительные ёмкости предназначены для аккумулирования хозяйственно-бытовых, поверхностных и близких к ним по составу промышленных сточных вод, а также чистой технической воды.
Пять вариантов применения
Накопительный резервуар в составе ЛОС
Усреднение расхода и состава стоков перед подачей на очистку. Сглаживает пиковые нагрузки, защищает очистные от гидроударов.
Противопожарный запас воды
Автономный источник воды для пожаротушения. Объём — по расчёту пожарной нагрузки. Без подключения к водопроводу.
Камера для оборудования
Сухое исполнение для размещения насосных агрегатов, запорной арматуры, КИП. Защита оборудования от грунтовых вод.
Приготовление растворов
Ёмкости для солевых, слабощелочных и других технологических растворов. С химстойким внутренним покрытием под конкретную среду.
Гравитационный отстойник
Отстаивание взвесей в свободном объёме. Первая ступень очистки без механического оборудования.
Устройство и принцип работы

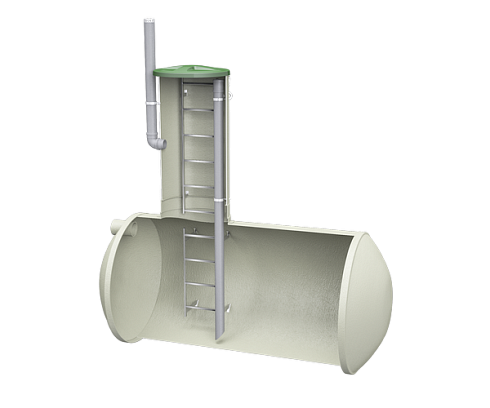

Накопительная ёмкость — это вертикальный или горизонтальный цилиндрический резервуар из стеклопластика. Заполнение и опорожнение — через патрубки или через горловину технического колодца. Для увеличения общего объёма несколько ёмкостей подключаются параллельно и работают по принципу сообщающихся сосудов. Внутри корпуса может быть установлено насосное или другое технологическое оборудование.
Физико-механические характеристики корпуса
Конструкция накопительной ёмкости

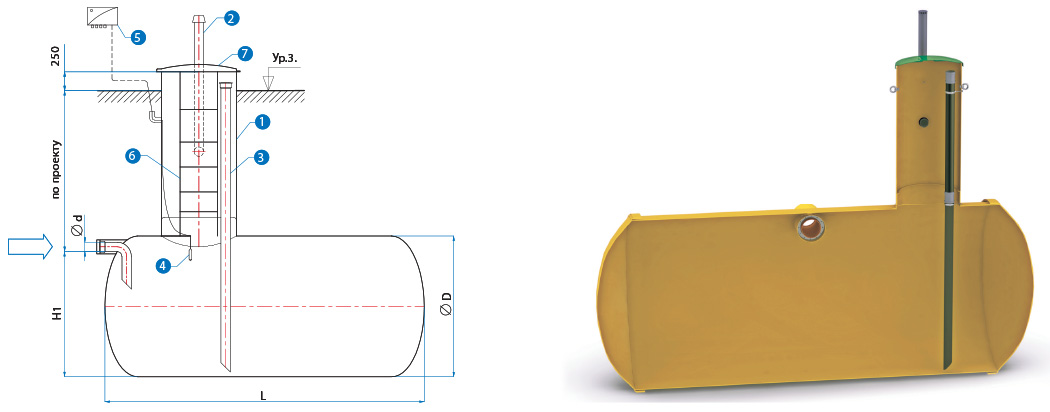

Конструкция накопительной ёмкости:
1 — технический колодец; 2 — вентиляционная труба; 3 — стояк для откачки; 4 — датчик уровня воды; 5 — сигнализатор; 6 — лестница из нержавеющей стали; 7 — крышка стеклопластиковая.
Типоразмерный ряд накопительных ёмкостей (5–125 м³)
| V, м³ | Масса корпуса, кг | Размеры, мм | Технический колодец d=800 мм, шт. | |
|---|---|---|---|---|
| D | L | |||
| 5 | 294 | 1500 | 3100 | 1 |
| 10 | 494 | 1500 | 5900 | 1 |
| 15 | 925 | 2200 | 4250 | 1 |
| 20 | 1173 | 2200 | 5600 | 1 |
| 25 | 1412 | 2200 | 6900 | 1 |
| 30 | 1651 | 2200 | 8200 | 1 |
| 35 | 1890 | 2200 | 9500 | 1 |
| 40 | 2138 | 2200 | 10850 | 1 |
| 45 | 2377 | 2200 | 12150 | 1 |
| 50 | 2097 | 3000 | 7600 | 1 |
| 55 | 2273 | 3000 | 8300 | 1 |
| 60 | 2448 | 3000 | 9000 | 1 |
| 65 | 2623 | 3000 | 9700 | 1 |
| 70 | 2799 | 3000 | 10400 | 1 |
| 75 | 2987 | 3000 | 11150 | 1 |
| 80 | 3162 | 3000 | 11850 | 1 |
| 85 | 3338 | 3000 | 12550 | 1 |
| 90 | 3513 | 3000 | 13250 | 1 |
| 95 | 3688 | 3000 | 13950 | 1 |
| 100 | 3876 | 3000 | 14700 | 1 |
| 105 | 4392 | 3200 | 13650 | 1 |
| 110 | 4575 | 3200 | 14250 | 1 |
| 115 | 4774 | 3200 | 14900 | 1 |
| 120 | 4957 | 3200 | 15500 | 1 |
| 125 | 5156 | 3200 | 16150 | 1 |
Дополнительные возможности
Вертикальное или горизонтальное исполнение
Вертикальный — меньше пятно застройки. Горизонтальный — меньше глубина котлована, проще при высоком уровне грунтовых вод.
Наземное исполнение с УФ-защитой
Для объектов, где подземное размещение невозможно. Корпус с защитой от ультрафиолета и атмосферных воздействий.
Усиленное исполнение под дорогу
Усиленный корпус и чугунный люк. Плюс сейсмостойкое исполнение. Для монтажа под проезжей частью.
Патрубки под любым углом
Подключение трубопроводов под проектным углом. Гаситель напора на подводящем патрубке — предотвращает взмучивание осадка.
- Датчик переполнения или уровнемер — контроль заполнения ёмкости без вскрытия колодца.
- Стяжные ремни для горизонтального корпуса — высокопрочные металлические ремни для предотвращения всплытия при высоком уровне грунтовых вод.
Преимущества стеклопластиковых накопительных ёмкостей
Прочностной расчёт в SCAD
Метод перекрестной намотки, высококачественные полиэфирные смолы. Толщина стенки — не «с запасом на глаз», а по расчёту в сертифицированном ПО.
Кольцевые усиления без потери объёма
Стеклопластиковые рёбра жёсткости снаружи корпуса. Полезный внутренний объём не уменьшается, стоимость оборудования — ниже аналогов с внутренними усилениями.
Удобство обслуживания
Технические колодцы большого диаметра и стационарные лестницы из нержавеющей стали. Вертикальные стояки откачки для ассенизационной машины.
50+ лет без коррозии
Стеклопластик не ржавеет, не гниёт, инертен к стокам и грунтовым водам. Изготовление «под проект» с любыми опциями.
Рекомендации по монтажу
- Железобетонное основание. Монтаж — строго на ЖБ-плиту по проекту. Параметры определяются расчётом.
- Ложемент для горизонтального корпуса. Высота — не менее 0,175 от диаметра. Обеспечивает правильную ориентацию и равномерное распределение нагрузки.
- Контроль вертикальности/горизонтальности. Перекос — неравномерное давление на стенки и риск деформации.
- Стяжные ремни при высоком УГВ. Горизонтальный корпус крепить к ЖБ-плите металлическими стяжными ремнями — предотвращает всплытие.
- Послойная засыпка. Слоями по 200–300 мм с уплотнением трамбовками или проливом водой.
- Заполнение водой при засыпке. Давление грунта снаружи компенсируется давлением воды изнутри. Стенки не прогибаются.
- Разгрузочная ЖБ-плита под дорогой. При монтаже под проезжей частью — обязательна.
Нужна накопительная ёмкость из стеклопластика под ваш объект?
Рассчитаем объём, подберём типоразмер и исполнение. Вертикальный или горизонтальный корпус, химстойкое покрытие под среду. «Альбион Групп» — инжиниринг систем водоотведения с 1995 года.
