Нефтеуловители ЭКО-Н: трёхступенчатая очистка от нефтепродуктов до 0,3 мг/л
Коалесценция, сорбция, гравитация. Без реагентов и электричества. Для АЗС, автомоек, стоянок и промышленных зон.
Нефтепродукты в ливневом стоке — не просто «плёнка на воде». Это штрафы за превышение ПДК, убитая экосистема водоёма-приёмника и предписание на переделку системы очистки. Нефтеуловитель ЭКО-Н убирает бензин, дизель и масла в три ступени: отстаивание, коалесценция на объёмных модулях и фильтрация через синтетический сорбент. На выходе — 0,3–0,5 мг/л нефтепродуктов. Без реагентов, без электричества, только самотёк и физика.
Особенности нефтеуловителей ЭКО-Н
Трёхступенчатая очистка
Предварительное отстаивание → коалесценция на объёмных пространственных модулях → фильтрация через синтетический сорбент «Мегасорб-Ф».
Без реагентов
Никакой химии. Коалесценция и сорбция — чисто физические процессы. Не нужно дозировать, разбавлять, контролировать концентрацию.
Без электричества
Движение воды самотёчное, за счёт разности уровней на входе и выходе. Нет насосов, нет компрессоров, нет шкафа управления.
Где применяются нефтеуловители ЭКО-Н:
- АЗС и нефтебазы
- Автомойки и автомастерские
- Автостоянки и паркинги
- Промышленные предприятия
- Логистические терминалы
Оборудование работает как самостоятельная единица, так и в составе комплекса очистных сооружений ливневой или промышленной канализации.
Принцип работы: три ступени к чистой воде
Ступень 1. Предварительное усреднение. Сток поступает в приёмную зону, где выравнивается по расходу и концентрации. Это важно: коалесцентные модули работают эффективно только при ламинарном, спокойном потоке. Усреднитель гасит турбулентность от залповых сбросов.
Ступень 2. Коалесценция на объёмных модулях. Вода проходит через пакет объёмных пространственных модулей с поперечно-перекрестной структурой. Микроскопические капли нефтепродуктов соударяются с поверхностью модулей, налипают на них и сливаются друг с другом за счёт сил межмолекулярного притяжения. Укрупнённые капли под действием выталкивающей силы всплывают на поверхность, образуя хорошо заметную плёнку. Плёнка легко собирается вручную или откачивается.
Ступень 3. Сорбционная доочистка. Вода проходит через толщу сорбента «Мегасорб-Ф» — гидрофобного материала с пористой гофрированной структурой. Сорбент задерживает на своей поверхности остаточные нефтепродукты и пропускает воду. Для быстроты и удобства замены сорбент размещается в быстросъёмных кассетах — замена без разбора корпуса.
Выход очищенной воды. После трёх ступеней вода поднимается до уровня отводящего патрубка и самотёком уходит на дальнейшую очистку или в сеть канализации.
Конструкция нефтеуловителя ЭКО-Н
Нефтеуловитель «ЭКО-Н» (1–9 л/с):
1 — коалесцирующие модули; 2 — сорбционный блок с сорбентом «Мегасорб-Ф»; 3 — стояк для откачки осадка; 4 — технический колодец; 5 — лестница; 6 — подводящий патрубок; 7 — отводящий патрубок.

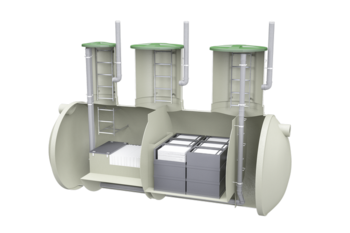

Нефтеуловитель «ЭКО-Н» (10–100 л/с):
1 — сетчатый фильтр; 2 — коалесцирующие модули; 3 — сорбционный блок с сорбентом «Мегасорб-Ф»; 4 — стояк для откачки осадка; 5 — стояк для откачки всплывших нефтепродуктов; 6 — датчик уровня нефтепродуктов; 7 — сигнализатор уровня нефтепродуктов; 8 — технический колодец; 9 — лестница; 10 — подводящий патрубок; 11 — отводящий патрубок.
Эффективность очистки: цифры
| Вид загрязнений | Исходная вода, мг/л | Очищенная вода, мг/л |
|---|---|---|
| Взвешенные вещества | До 600 | 10–20 |
| Нефтепродукты | До 120 | 0,3–0,5 |
Технические характеристики нефтеуловителей вертикальных «ЭКО-Н» (1–9 л/с)
| Марка | Q, л/с | Вес, кг | Основные размеры, мм | Технические колодцы, шт. | |||||
|---|---|---|---|---|---|---|---|---|---|
| D | H | d | H1 | H2 | ТК-1000 | ТК-1200 | |||
| ЭКО-Н-2 | 1–2 | 315 | 1500 | 2140 | 110 | 1400 | 1300 | 1 | — |
| ЭКО-Н-4 | 3–4 | 385 | 1800 | 2140 | 110 | 1400 | 1300 | 1 | — |
| ЭКО-Н-6 | 5–6 | 445 | 2000 | 2290 | 160 | 1400 | 1300 | — | 1 |
| ЭКО-Н-9 | 7–9 | 505 | 2200 | 2290 | 160 | 1400 | 1300 | — | 1 |
Технические характеристики нефтеуловителей горизонтальных «ЭКО-Н» (10–100 л/с)
| Марка | Q, л/с | Вес, кг | Основные размеры, мм | Технические колодцы, шт. | |||||
|---|---|---|---|---|---|---|---|---|---|
| D | L | d | H1 | H2 | ТК-1200 | ТК-800 | |||
| ЭКО-Н-10 | 10 | 1113 | 2200 | 5900 | 160 | 1850 | 1750 | 2 | 1 |
| ЭКО-Н-15 | 15 | 1364 | 2200 | 6800 | 160 | 1850 | 1750 | 2 | 1 |
| ЭКО-Н-20 | 20 | 1485 | 2200 | 7500 | 200 | 1850 | 1750 | 2 | 1 |
| ЭКО-Н-25 | 21–25 | 2022 | 2200 | 10000 | 200 | 1850 | 1750 | 3 | 1 |
| ЭКО-Н-30 | 26–30 | 2109 | 2200 | 10500 | 200 | 1850 | 1750 | 3 | 1 |
| ЭКО-Н-35 | 31–35 | 2195 | 2200 | 11000 | 250 | 1850 | 1750 | 3 | 1 |
| ЭКО-Н-40 | 36–40 | 2281 | 2200 | 11500 | 250 | 1850 | 1750 | 3 | 1 |
| ЭКО-Н-45 | 41–45 | 2368 | 2200 | 12000 | 250 | 1850 | 1750 | 3 | 1 |
| ЭКО-Н-50 | 46–50 | 2454 | 2200 | 12500 | 250 | 1850 | 1750 | 3 | 1 |
| ЭКО-Н-55 | 51–55 | 2540 | 2200 | 13000 | 315 | 1850 | 1750 | 3 | 1 |
| ЭКО-Н-60 | 56–60 | 2261 | 3000 | 8000 | 315 | 2600 | 2500 | 3 | 1 |
| ЭКО-Н-70 | 66–70 | 2496 | 3000 | 9000 | 400 | 2600 | 2500 | 3 | 1 |
| ЭКО-Н-80 | 76–80 | 2732 | 3000 | 10000 | 400 | 2600 | 2500 | 3 | 1 |
| ЭКО-Н-90 | 86–90 | 2967 | 3000 | 11000 | 400 | 2600 | 2500 | 3 | 1 |
| ЭКО-Н-100 | 96–100 | 3203 | 3000 | 12000 | 400 | 2600 | 2500 | 3 | 1 |
Дополнительные возможности
Вертикальное или горизонтальное исполнение
Вертикальный корпус — экономия площади. Горизонтальный — меньше глубина котлована, удобнее при высоком уровне грунтовых вод.
Наземное исполнение
Корпус с УФ-защитой. Для объектов, где подземное размещение невозможно: скальный грунт или высокий УГВ.
Усиленное исполнение под дорогу
Усиленный корпус и чугунный люк. Плюс сейсмостойкое исполнение для регионов с расчётной сейсмичностью.
Возможная комплектация:
- Гаситель напора на подводящем патрубке — предотвращает взмучивание осадка и разрушение нефтяной плёнки при залповом сбросе.
- Датчики уровня осадка и нефтепродуктов с сигнализирующей панелью — контроль заполнения без вскрытия колодца.
- Датчик переполнения — сигнал при аварийном подъёме уровня.
- Устройство для регенерации сорбционного материала — продлевает срок службы сорбента, снижает эксплуатационные затраты.
- Мобильный декантер — для откачки нефтепродуктов с поверхности воды.
- Площадки обслуживания — безопасный доступ к модулям и сорбционным кассетам.
- Металлические стяжные ремни — крепление корпуса к фундаментной плите при высоком УГВ.
Преимущества нефтеуловителей ЭКО-Н
Экспертные заключения
Высокая степень очистки по нефтепродуктам и взвешенным веществам подтверждена документально — не расчётные, а фактические цифры.
Быстросъёмные кассеты
Модули и сорбент располагаются в съёмных кассетах. Извлекаются вручную через технические колодцы большого диаметра. Замена — без разбора корпуса.
Нержавеющие лестницы
Прочные лестницы из нержавеющей стали для безопасного спуска в корпус при ревизии и обслуживании.
Корпус на 50+ лет
Стеклопластик, нержавеющая сталь. Без коррозии, без деградации. Срок службы корпуса — более полувека.
- Изготовление «под проект» — корпус с патрубками нужного диаметра, в нужных местах и под нужным углом.
Рекомендации по монтажу
- Железобетонное основание. Монтаж — строго на ЖБ-плиту по проекту. Параметры плиты определяются расчётом.
- Ложемент для горизонтального корпуса. Высота — не менее 0,175 от диаметра. Обеспечивает правильную ориентацию модулей и равномерное распределение нагрузки.
- Контроль вертикальности/горизонтальности. Перекос — нарушение гидравлики, застойные зоны, снижение эффективности очистки.
- Стяжные ремни при высоком УГВ. Горизонтальный корпус крепить к ЖБ-плите металлическими стяжными ремнями — предотвращает всплытие.
- Послойная засыпка. Слоями по 200–300 мм с уплотнением трамбовками или проливом водой.
- Заполнение водой при засыпке. Во время обратной засыпки корпус заполняется водой — давление грунта компенсируется давлением изнутри.
- Разгрузочная ЖБ-плита под дорогой. При монтаже под проезжей частью — обязательна.
Нужен подбор нефтеуловителя ЭКО-Н под ваш объект?
Рассчитаем расход, подберём типоразмер от 1 до 100 л/с, укомплектуем датчиками и декантером. «Альбион Групп» — инжиниринг систем очистки ливневых стоков с 1995 года.
