Пескоуловители ОТБ: двухступенчатая очистка ливневых стоков от песка и взвесей
Тонкослойные модули, диапазон 1–100 л/с. Без электричества, без реагентов. Для АЗС, автомоек, стоянок и промышленных зон.
Песок и взвеси — абразив, который убивает насосы и забивает трубы. Без пескоуловителя на входе в ливневую систему весь этот абразив летит дальше: в маслобензоотделитель, сорбционный фильтр, насосную станцию. Результат — износ оборудования, замена модулей и внеплановые остановки. Пескоуловитель ОТБ решает эту задачу на первой же ступени: двухстадийная очистка без электричества и реагентов. Только гравитация, только физика.
Особенности пескоуловителей ОТБ
- Двухступенчатая очистка. Первая камера — задержание крупного мусора на сетке и отстаивание в свободном объёме. Вторая — седиментация на тонкослойных модулях. Каждая ступень забирает свою фракцию загрязнений.
- Тонкослойные модули. Интенсифицируют скорость осаждения: площадь проекции осаждающей поверхности в 5 раз больше площади основания. Это позволяет сократить рабочий объём пескоуловителя без потери эффективности.
- Без реагентов и расходников. Никакой химии. Никаких сменных картриджей. Только гравитационное осаждение — процесс, который работает всегда.
- Без электричества. Движение воды — самотёчное, за счёт разности уровней на входе и выходе. Не нужны насосы, компрессоры, датчики. Ставите — работает.
Где применяются пескоуловители ОТБ:
- АЗС и нефтебазы
- Автомойки и автомастерские
- Автостоянки и паркинги
- Промышленные предприятия
- Логистические терминалы и склады
Оборудование работает как самостоятельная единица, так и в составе комплекса очистных сооружений — перед маслобензоотделителем.
Принцип работы: две стадии на одной гравитации
Стадия 1. Сороудерживающая сетка и свободный объём. Сток поступает в первую камеру. Крупный плавающий мусор задерживается на сетке. Здесь же начинается гравитационное осаждение: самые тяжёлые частицы песка оседают на дно, не доходя до второй камеры.
Стадия 2. Тонкослойные модули. Вода проходит через пакет наклонных пластин — тонкослойных модулей. Частицы взвешенных веществ соударяются с поверхностью пластин и осаждаются гораздо быстрее, чем в свободном объёме. Это чистая физика: путь частицы до поверхности сокращается с высоты камеры до расстояния между пластинами (миллиметры). Накопившийся осадок под действием силы тяжести сползает по наклонным плоскостям на дно.
Удаление осадка. Со дна осадок откачивается через разгрузочную трубу ассенизационной машиной. Очищенная вода поднимается до уровня отводящего патрубка и самотёком уходит на следующую ступень очистки или в канализацию.
Устройство пескоуловителей ОТБ

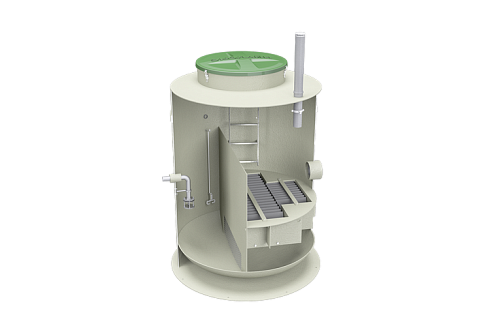

Пескоуловитель «ОТБ» (1–9 л/с):
1 — тонкослойные модули; 2 — стояк для откачки осадка; 3 — датчик уровня песка; 4 — сигнализатор уровня песка; 5 — технический колодец; 6 — лестница; 7 — подводящий патрубок; 8 — отводящий патрубок.

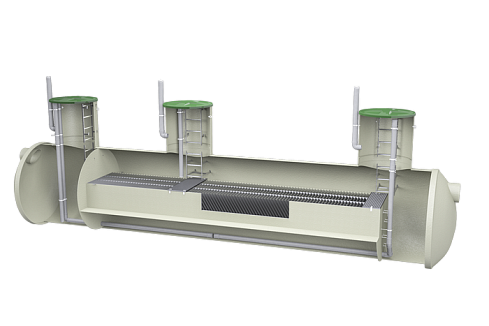

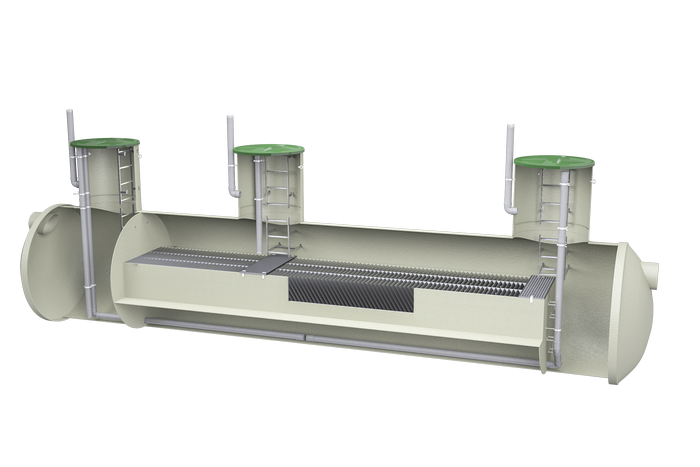

Пескоуловитель «ОТБ» (10–100 л/с):
1 — сетчатый фильтр; 2 — тонкослойные модули; 3 — стояк для откачки осадка; 4 — датчик уровня песка; 5 — сигнализатор уровня песка; 6 — технический колодец; 7 — лестница; 8 — подводящий патрубок; 9 — отводящий патрубок.
Преимущества тонкослойных модулей
Площадь осаждения ×5
Площадь проекции осаждающей поверхности в 5 раз больше площади основания резервуара. Эффективность отстойника — без увеличения габаритов.
Универсальность
Применимы для резервуаров любых размеров и форм. Монтируются в горизонтальные и вертикальные корпуса, в новые и существующие ёмкости.
Химическая и температурная стойкость
Устойчивы к кислотам, щелочам, нефтепродуктам. Диапазон рабочих температур — от −40 до +80 °C. Не охрупчиваются на морозе.
Срок службы 25+ лет
Низкая тенденция к охрупчиванию, устойчивость к эрозии. Материал не деградирует под воздействием воды и взвесей.
Технические характеристики пескоуловителей «ОТБ» (1–9 л/с)
| Марка | Q, л/с | Основные размеры, мм | Технические колодцы, шт. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Вес, кг | D | L | d | H1 | H2 | ТК-1000 | ТК-1200 | ||
| ОТБ-2 | 1–2 | 305 | 1500 | 2140 | 110 | 1400 | 1300 | 1 | — |
| ОТБ-4 | 3–4 | 384 | 1800 | 2140 | 110 | 1400 | 1300 | 1 | — |
| ОТБ-6 | 5–6 | 432 | 2000 | 2290 | 160 | 1400 | 1300 | — | 1 |
| ОТБ-9 | 7–9 | 485 | 2200 | 2290 | 160 | 1400 | 1300 | — | 1 |
Технические характеристики пескоуловителей «ОТБ» (10–100 л/с)
| Марка | Q, л/с | Основные размеры, мм | Технические колодцы, шт. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Вес, кг | D | L | d | H1 | H2 | ТК-1200 | ТК-800 | ||
| ОТБ-10 | 10 | 678 | 1500 | 4200 | 110 | 1300 | 1200 | 2 | — |
| ОТБ-15 | 10–15 | 1113 | 2200 | 4750 | 160 | 1800 | 1700 | 2 | — |
| ОТБ-20 | 16–20 | 1368 | 2200 | 5800 | 200 | 1800 | 1700 | 2 | — |
| ОТБ-25 | 21–25 | 1418 | 2200 | 6500 | 200 | 1800 | 1700 | 2 | — |
| ОТБ-30 | 26–30 | 1591 | 2200 | 7500 | 200 | 1800 | 1700 | 2 | — |
| ОТБ-35 | 31–35 | 1763 | 2200 | 8500 | 250 | 1800 | 1700 | 3 | — |
| ОТБ-40 | 36–40 | 1936 | 2200 | 9500 | 250 | 1800 | 1700 | 3 | — |
| ОТБ-45 | 41–45 | 2109 | 2200 | 10500 | 250 | 1800 | 1700 | 3 | — |
| ОТБ-50 | 46–50 | 2281 | 2200 | 11500 | 250 | 1800 | 1700 | 3 | — |
| ОТБ-55 | 51–55 | 2540 | 2200 | 13000 | 315 | 1800 | 1700 | 3 | — |
| ОТБ-60 | 56–60 | 2261 | 3000 | 8000 | 315 | 2600 | 2500 | 3 | — |
| ОТБ-65 | 61–65 | 2379 | 3000 | 8500 | 315 | 2600 | 2500 | 3 | — |
| ОТБ-70 | 66–70 | 2496 | 3000 | 9000 | 400 | 2600 | 2500 | 3 | — |
| ОТБ-75 | 71–75 | 2614 | 3000 | 9500 | 400 | 2600 | 2500 | 3 | — |
| ОТБ-80 | 76–80 | 2732 | 3000 | 10000 | 400 | 2600 | 2500 | 3 | — |
| ОТБ-85 | 81–85 | 2967 | 3000 | 11000 | 400 | 2600 | 2500 | 3 | — |
| ОТБ-90 | 86–90 | 3203 | 3000 | 12000 | 400 | 2600 | 2500 | 3 | — |
| ОТБ-95 | 91–95 | 3321 | 3000 | 12500 | 400 | 2600 | 2500 | 3 | — |
| ОТБ-100 | 96–100 | 3438 | 3000 | 13000 | 400 | 2600 | 2500 | 3 | — |
Дополнительные возможности
Наземное исполнение
Корпус с УФ-защитой для объектов, где подземное размещение невозможно: скала, высокий уровень грунтовых вод.
Вертикальный или горизонтальный корпус
Выбор компоновки под геометрию площадки. Горизонтальный — меньше глубина котлована, вертикальный — меньше пятно застройки.
Усиленное исполнение под дорогу
Усиленный корпус и чугунный люк в комплекте. Для монтажа под проезжей частью с движением грузового транспорта.
Сейсмостойкое исполнение
Корпус и узлы крепления с запасом по деформациям. Для регионов с расчётной сейсмичностью.
Возможна комплектация:
- Гасителем напора на подводящем патрубке внутри ёмкости — предотвращает взмучивание осадка при залповом сбросе.
- Датчиками уровня осадка, нефтепродуктов и датчиком переполнения с сигнализирующей панелью — вы знаете, когда пора откачивать.
- Площадками обслуживания — безопасный доступ для ревизии.
- Металлическими стяжными ремнями для крепления корпуса к плите основания — предотвращает всплытие при высоком уровне грунтовых вод.
Преимущества пескоуловителей ОТБ
Сороудерживающая сетка
Защита тонкослойных модулей от засорения крупным плавающим мусором. Установлена перед модулями — принимает первый удар.
Экспертные заключения
Высокая степень очистки по взвешенным веществам и нефтепродуктам подтверждена документально — не расчётные, а фактические цифры.
Компактнее классического отстойника
Тонкослойные модули дают ту же степень очистки при меньших габаритах. Меньше котлован — меньше земляных работ — ниже бюджет.
Удобство обслуживания
Технические колодцы большого диаметра. Модули легко извлекаются из корпуса для очистки или замены. Разгрузочные трубы для откачки осадка. Лестницы из нержавеющей стали.
- Изготовление «под проект» — корпус с патрубками нужного диаметра, в нужных местах и под нужным углом.
- Материалы с 50-летним ресурсом — стеклопластик, нержавеющая сталь. Без коррозии, без деградации.
Рекомендации по монтажу
- Железобетонное основание. Монтаж — строго на ЖБ-плиту, параметры которой определяются проектом. Без плиты — риск неравномерной осадки и нарушения гидравлики.
- Ложемент для горизонтального корпуса. Высота — не менее 0,175 от диаметра оборудования. Обеспечивает правильную ориентацию тонкослойных модулей и равномерное распределение нагрузки.
- Контроль вертикальности/горизонтальности. При установке проверить уровнем. Перекос — нарушение работы тонкослойных модулей и застойные зоны.
- Стяжные ремни при высоком УГВ. Горизонтальный корпус крепить к ЖБ-плите металлическими стяжными ремнями — предотвращает всплытие.
- Послойная засыпка. Слоями по 200–300 мм с уплотнением трамбовками или проливом водой. Никаких «закидать и уехать» — деформация корпуса при осадке грунта неизбежна.
- Заполнение водой при засыпке. Во время обратной засыпки пескоуловитель заполняется водой — давление грунта компенсируется давлением воды изнутри.
- Разгрузочная ЖБ-плита под дорогой. При монтаже под проезжей частью — обязательна. Принимает вес транспорта, корпус работает без перегрузки.
Нужен подбор пескоуловителя ОТБ под ваш объект?
Рассчитаем расход, подберём типоразмер от 1 до 100 л/с, укомплектуем опциями под проект. «Альбион Групп» — инжиниринг систем очистки ливневых стоков с 1995 года.
