Разделительные камеры для ливневой канализации: стеклопластик, под проект
Деление стока на «загрязнённый» и «условно-чистый». Снижение нагрузки на очистные сооружения без потери эффективности. Диаметры 1,0–4,2 м.
Не весь дождевой поток нужно гнать на очистку. Первая порция ливня — самая грязная: смыв с дорог, пыль, нефтепродукты. Остальное — условно чистая вода, которую можно сбросить напрямую. Разделительная камера отделяет «грязный» сток от «чистого» и направляет на очистку ровно столько, сколько необходимо по нормативу. Без этого элемента очистные сооружения работают с перегрузкой, а вы платите за лишнюю мощность.
Особенности разделительных камер «АЛЬБИОН»
- Переливная стенка — деление потока на загрязнённую и условно-чистую фракции без механических заслонок и электроприводов.
- Подключение трубопроводов любых типов и диаметров — ПВХ, ПНД, сталь, бетон. Патрубки размещаются под любым углом к корпусу.
- Диаметры от 1,0 до 4,2 метра — от компактной камеры для коттеджного посёлка до промышленного узла деления стока.
- Изготовление «под проект» — не подбираете из каталога, а получаете камеру, рассчитанную под конкретные расходы, диаметры труб и точку размещения.
Принцип работы: физика вместо автоматики

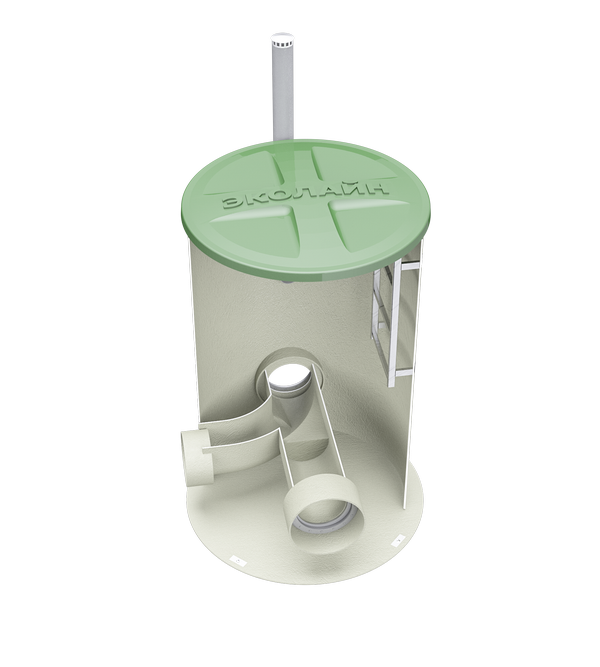

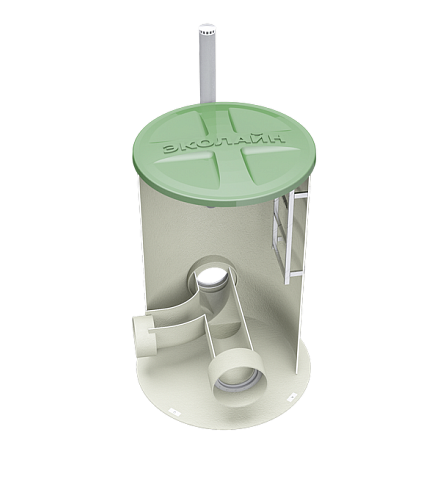

Разделительная камера — это колодец с переливной перегородкой внутри. Работает без электричества, без датчиков, без насосов — только гидравлика. Принцип прост и надёжен:
Малоинтенсивный дождь. Уровень воды в камере не достигает верха переливной стенки. Весь сток направляется на очистку — это первые, самые грязные минуты дождя, когда смываются накопленные с дорог и кровель загрязнения.
Продолжительный ливень. Первый загрязнённый сток уже ушёл на очистку. Уровень воды поднимается, достигает переливной перегородки — и условно чистая вода переливается через стенку, уходит по байпасу на сброс в обход очистных сооружений.
После дождя. Приток прекращается. Уровень падает. Остатки воды из камеры также направляются на очистку. Камера готова к следующему дождю.
Такая схема обеспечивает отвод на очистку не менее 70% годового объёма поверхностного стока — требование нормативов. При этом пиковая гидравлическая нагрузка на очистные сооружения снижается в разы, а значит — меньше типоразмер КОС, меньше капитальные и эксплуатационные затраты.
Устройство разделительной камеры
2. Подводящий патрубок
3. Патрубок подачи загрязнённого стока на очистку
4. Патрубок сброса условно чистого стока (байпас)
5. Технический колодец со стеклопластиковой крышкой
6. Стационарная лестница
Дополнительные возможности
Лотковый и безлотковый вариант
Лотковое исполнение — поток направляется по жёлобу внутри камеры. Безлотковое — свободный перелив через стенку. Выбор зависит от гидравлической схемы.
Разновысотные патрубки
Разделение стока за счёт установки патрубков на разных отметках. Тонкая настройка объёма стока, направляемого на очистку, без изменения высоты переливной стенки.
Наземное исполнение
С защитой от УФ-излучения. Для объектов, где подземное размещение невозможно: скальный грунт, высокий уровень грунтовых вод, временные сооружения.
Усиленное исполнение под дорогу
Усиленный корпус и чугунный люк в комплекте. Для размещения под проезжей частью. Выдерживает нагрузку от грузового транспорта.
- Сейсмостойкое исполнение — для регионов с расчётной сейсмичностью. Корпус и узлы крепления рассчитываются с запасом по деформациям.
- Анкерные болты в комплекте — стандартная комплектация. Крепление к фундаментной железобетонной плите без подбора крепежа на объекте.
Преимущества стеклопластиковых разделительных камер
Коррозионная стойкость
Стеклопластик инертен к дождевой воде, реагентам, противогололёдным составам. 50+ лет без коррозии — подтверждённый срок службы корпуса.
Удобство обслуживания
Технические колодцы с люками большого диаметра и стационарные лестницы из нержавеющей стали. Спуск для ревизии — безопасный и быстрый.
Изготовление «под проект»
Вы получаете камеру с патрубками нужного диаметра, в нужных местах и под нужным углом. Никаких переходников и «колхоза» на площадке.
Диаметры 1,0–4,2 м
Малые камеры для локальных объектов. Крупные — для промышленных узлов деления стока с расходами в сотни литров в секунду.
Рекомендации по подбору
Размер разделительной камеры подбирается не «на глаз», а по двум ключевым параметрам: диаметры и типы подключаемых трубопроводов, а также расход общего стока до деления и расход загрязнённой части, направляемой на очистку. На основе этих данных выполняется предварительный подбор и гидравлический расчёт.
Для детального подбора оборудования необходимо заполнить опросный лист. В нём фиксируются: расчётный расход дождевых вод, тип поверхности водосбора (кровля, асфальт, грунт), требуемая степень очистки загрязнённого стока, диаметр и материал подводящих/отводящих труб, условия размещения (подземное, наземное, под дорогой), уровень грунтовых вод и расчётная сейсмичность.
Рекомендации по монтажу
- Железобетонное основание. Монтаж — только на ЖБ-плиту, параметры которой определяются проектом. Без плиты — риск неравномерной осадки и перекоса патрубков.
- Контроль вертикальности/горизонтальности. При установке проверить уровнем. Перекос корпуса — нарушение гидравлики перелива.
- Послойная обратная засыпка. Слоями по 200–300 мм с уплотнением трамбовками или проливом водой. Пропуск слоя — пустоты и деформация корпуса при осадке грунта.
- Заполнение водой при засыпке. Во время обратной засыпки камера заполняется водой для компенсации нагрузок на стенки. Давление грунта снаружи — давление воды изнутри. Корпус не деформируется.
- Разгрузочная ЖБ-плита под дорогой. При монтаже под проезжей частью над оборудованием устанавливается разгрузочная плита — она принимает вес транспорта, корпус работает без перегрузки.
Нужен расчёт разделительной камеры под ваш объект?
Подберём диаметр корпуса, высоту переливной стенки, расположение и диаметры патрубков. Изготовим «под проект». «Альбион Групп» — инжиниринг систем водоотведения с 1995 года.
