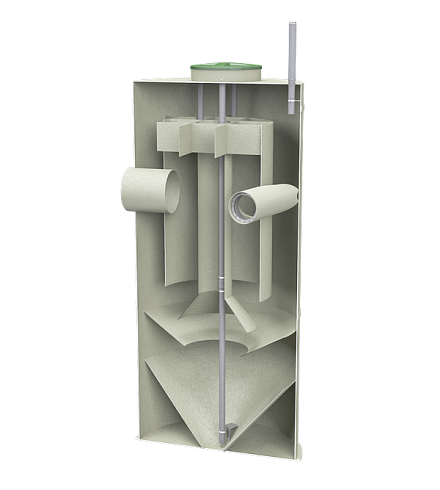

Центробежный гравитационный сепаратор ЦКЛ: грубая очистка до 710 л/с
Предварительная очистка ливневых стоков перед накопительными резервуарами. Без электричества, без реагентов, без движущихся частей.
Прежде чем ливневый сток попадёт в аккумулирующий резервуар или на тонкую очистку, из него нужно убрать песок, плавающий мусор и неэмульгированные нефтепродукты. Центробежный гравитационный сепаратор ЦКЛ делает это за счёт физики закрученного потока — без электричества, реагентов и движущихся частей. Производительность до 710 л/с — перекрывает потребности крупных промышленных и инфраструктурных объектов.
Особенности сепаратора ЦКЛ
Увеличенное время пребывания
Конструкция обеспечивает достаточное время контакта стока с сепарационным блоком для максимального выделения загрязнений именно на этой ступени.
Без реагентов и расходников
Никакой химии. Никаких картриджей. Только гидродинамика закрученного потока и гравитационное осаждение.
Без электричества
Нет движущихся частей. Нет насосов внутри. Движение воды — самотёчное, за счёт разности отметок на входе и выходе.
До 710 л/с
Производительность, достаточная для промышленных узлов, логистических центров и инфраструктурных объектов с большими площадями водосбора.
- Корпус — качественные, прочные и долговечные материалы, устойчивые к коррозии. Срок службы — более 50 лет.
Где применяется ЦКЛ
Центробежный гравитационный сепаратор ЦКЛ — это ступень предварительной, грубой очистки. Основное применение — в накопительных системах очистки перед аккумулирующими резервуарами. Установка принимает на себя первый, самый грязный поток и задерживает:
- грубые механические примеси преимущественно минерального происхождения (песок, окалина, частицы грунта);
- плавающий мусор (листья, ветки, упаковка);
- неэмульгированные нефтепродукты (плёнка бензина и масел на поверхности воды).
Также ЦКЛ может работать как самостоятельное сооружение — когда задача ограничивается задержанием грубых примесей перед сбросом в коллектор или на рельеф.
Принцип работы: центробежная сила вместо химии
Конструктивно сепаратор ЦКЛ выполнен в виде вертикального цилиндра. Внутри — конусообразные вставки и сепарационный блок. Входной патрубок примыкает к корпусу по касательной — именно это создаёт закручивающийся поток. Дальше работает физика:
Внешнее кольцо — отделение нефтепродуктов и мусора. Сток проходит по спирали в кольцевом зазоре между сепарационным блоком и стенкой корпуса. Нефтепродукты и крупный плавающий мусор поднимаются на поверхность, образуя на зеркале воды нефтяную плёнку. Плёнка и мусор легко удаляются при очистке — никаких механизмов, только доступ через технический колодец.
Центробежное отделение песка. Остальная часть потока продолжает вращаться по спирали. Под действием центробежных сил твёрдые частицы отбрасываются к внутренней стенке сепаратора, соударяются с ней, теряют скорость и сползают вниз. Песок и тяжёлые взвеси оседают в конической нижней части корпуса.
Выход очищенной воды. Освобождённая от песка и нефтепродуктов вода поднимается и уходит через отводящий патрубок на следующую ступень: аккумулирующий резервуар, пескоуловитель или маслобензоотделитель.

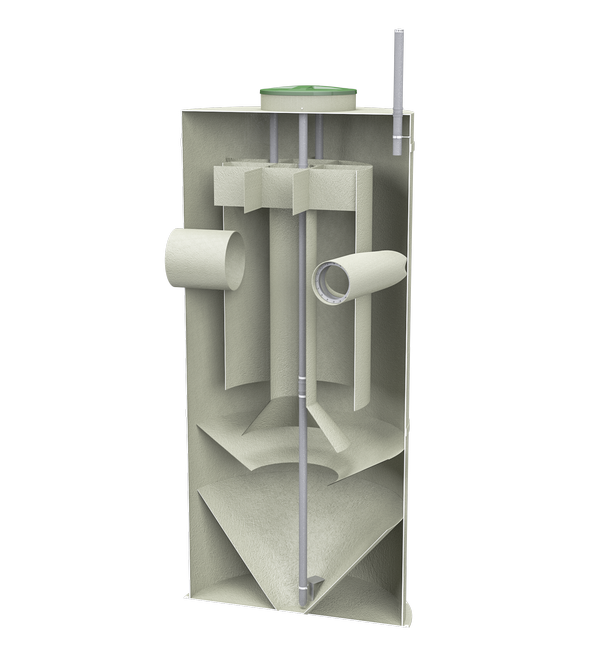

Конструкция сепаратора ЦКЛ
2. Подводящий патрубок
3. Отводящий патрубок
4. Технический колодец
5. Вентиляционный патрубок
6. Стояк для откачки осадка
Дополнительные возможности
Сигнализация уровней загрязнений
Датчики уровня осадка и нефтепродуктов с сигнализирующей панелью. Вы знаете, когда пора обслуживать — не по графику, а по факту.
Усиленное исполнение под дорогу
Усиленный корпус и чугунный люк. Для размещения под проезжей частью. Плюс сейсмостойкое исполнение для регионов с расчётной сейсмичностью.
Анкерные болты в комплекте
Крепление к фундаментной плите без подбора крепежа на объекте. Предотвращает всплытие при высоком уровне грунтовых вод.
Стояк откачки или насосный комплект
Удаление осадка: ручной режим или автоматический. Насос включается по сигналу датчика уровня — без участия оператора.
Рекомендации по монтажу
- Железобетонное основание. Монтаж — строго на ЖБ-плиту по проекту. Грунт без подготовки не держит вертикальный цилиндр под нагрузкой засыпки.
- Контроль вертикальности. Вертикальный корпус должен стоять строго вертикально. Перекос — нарушение гидродинамики закрученного потока и снижение эффективности сепарации.
- Послойная засыпка. Слоями по 200–300 мм с уплотнением трамбовками или проливом водой. Никаких «закидать экскаватором и разровнять» — гарантированная деформация корпуса.
- Заполнение водой при засыпке. Во время обратной засыпки сепаратор заполняется водой — давление грунта снаружи компенсируется давлением воды изнутри. Стенки не прогибаются.
- Разгрузочная ЖБ-плита под дорогой. При монтаже под проезжей частью — обязательна. Плита принимает нагрузку от транспорта, корпус работает без перегрузки.
Нужен подбор центробежного сепаратора ЦКЛ под ваш объект?
Рассчитаем расход, подберём типоразмер до 710 л/с, укомплектуем датчиками и насосным оборудованием. «Альбион Групп» — инжиниринг систем очистки ливневых стоков с 1995 года.
