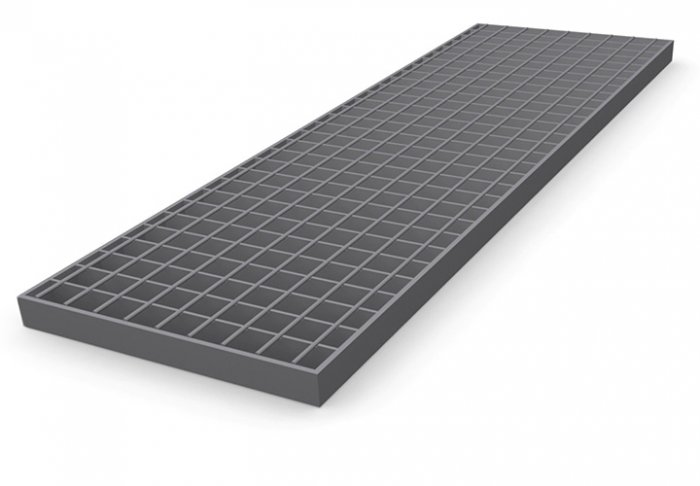

Типичный сварной прессованный настил производится из витых квадратных прутков, которые обеспечивают определённую безопасность против скольжения. Если на переднем плане стоят эстетические соображения, в качестве покровных полос можно также использовать гладкие круглые прутки.
Эту версию можно изготовить со всеми общепринятыми делениями ячеек.
Общепринятое деление ячеек
| НЕСУЩАЯ ПОЛОСА | ПОКРОВНАЯ ПОЛОСA | ||||||
|---|---|---|---|---|---|---|---|
| 15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 25,00 | - | - | - | - | - | 76,2 | 101,6 |
| 30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 33,00 | - | - | 31,75 | - | - | - | - |
| 34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
| 68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6 |
Стандартные профили несущих полос
|
НЕСУЩАЯ ПОЛОСА 2 MM |
НЕСУЩАЯ ПОЛОСА 3 MM |
НЕСУЩАЯ ПОЛОСА 4 MM |
НЕСУЩАЯ ПОЛОСА 5 MM |
|---|---|---|---|
| - | 20/3 | - | - |
| 25/2 | 25/3 | 25/4 | 25/5 |
| 30/2 | 30/3 | 30/4 | 30/5 |
| 35/2 | 35/3 | 35/4 | 35/5 |
| 40/2 | 40/3 | 40/4 | 40/5 |
| 45/2 | 45/3 | 45/4 | 45/5 |
| - | 50/3 | 50/4 | 50/5 |
| - | 60/3 | 60/4 | 60/5 |
| - | 70/3 | 70/4 | 70/5 |
| - | - | 80/4 | 80/5 |
