Описание
Ширина в свету 20,0 см

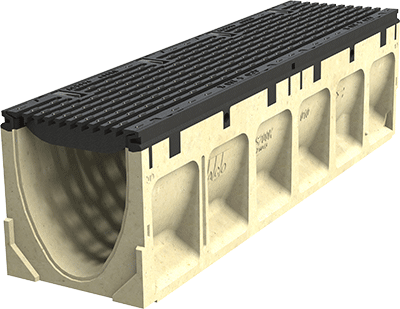

Канал S 200 К изготовлен из полимербетона с замком Powerlock®, комплексной многофункциональной кромкой из серого чугуна (GG) со специальным покрытием, решеткой из чугуна сфероидального (GGG). Соединения каналов выполнены с учетом заполнения их уплотнительным герметиком АСО.
Область применения:
- паркинги для легковых и грузовых автомобилей;
- перекрестки и автобусные депо;
- автострады и шоссе;
- порты и промзоны, предназначенные для высокой колесной нагрузки;
- летные поля аэродромов;
- АЗС и нефтебазы;
- складские и сортировочные базы автомойки.
| Тип | Длина строит., см | Ширина строит., см | Высота строит. | Площадь сечения, см2/мп | Вид уклона | Масса, кг/шт. | Кол-во шт./палета | Артикул | |
|---|---|---|---|---|---|---|---|---|---|
| Начало, см | Окончан., см | ||||||||
| D 400 | |||||||||
| 0.0 | 100,0 | 26,0 | 29,0 | 29,0 | 935 | 1/3 | 79,0 | 9 | 78343 |
| 10.0 | 100,0 | 26,0 | 34,0 | 34,0 | 935 | 1/3 | 83,6 | 6 | 74491 |
| 20.0 | 100,0 | 26,0 | 39,0 | 39,0 | 935 | 1/3 | 86,4 | 6 | 74492 |
| 0.12)5) | 50,0 | 26,0 | 29,0 | 29,0 | 935 | 1/3 | 45,4 | 6 | 74493 |
| 10.15) | 50,0 | 26,0 | 34,0 | 34,0 | 935 | 1/3 | 47,3 | 6 | 74483 |
| 20.15) | 50,0 | 26,0 | 39,0 | 39,0 | 935 | 1/3 | 48,2 | 8 | 74484 |
| F 900 | |||||||||
| 0.05) | 100,0 | 26,0 | 29,0 | 29,0 | 935 | 1/3 | 80,6 | 9 | 00571 |
| 0.12)5) | 50,0 | 26,0 | 29,0 | 29,0 | 935 | 1/3 | 46,2 | 6 | 00574 |
| 0.2/12)3)4) | 50,0 | 26,0 | 32,0 | 33,0 | 935 | 1/3 | 46,3 |
|
02981 |
| 10.05) | 100,0 | 26,0 | 34,0 | 34,0 | 935 | 1/3 | 85,2 | 9 | 00572 |
| 10.12)5) | 50,0 | 26,0 | 34,0 | 34,0 | 935 | 1/3 | 47,3 | 6 | 00575 |
| 10.2/12)3)4) | 50,0 | 26,0 | 37,0 | 38,0 | 935 | 1/3 | 49,3 |
|
02983 |
| 20.05) | 100,0 | 26,0 | 39,0 | 39,0 | 935 | 1/3 | 88,0 | 9 | 00573 |
| 20.12)5) | 50,0 | 26,0 | 39,0 | 39,0 | 935 | 1/3 | 48,2 | 6 | 00576 |
| 20.2/12)3)4) | 50,0 | 26,0 | 42,0 | 43,0 | 935 | 1/3 | 51,3 |
|
02985 |
1) Не применять для отвода воды поперек магистралей.
Для этого применяется система АСО Drain® Monoblock RD 100/150/200V.
2) Канал для соединений Т-образных, угловых, крестообразных.
3) Канал со встроенным уплотнительным кольцом в выпускном отверстии ∅200 мм из ПВХ/PE-HD.
4) Канал с двухсторонним выпуском.
5) Канал с выбивным отверстием ∅160 мм, не использовать там, где необходима абсолютная герметичность.
Скачать каталог
Характеристики
| Длина, мм | 500, 1000 |
| Класс нагрузки | D400 - F900 |
| Ширина, мм | 260 |
Аксессуары
| Тип |
Масса, кг/шт. |
Артикул |
|---|---|---|
| Торцевая стенка из полимербетона с чугунной кромкой для заглушки начала или конца канала | ||
| К типу 0./10./20. | 4,5 | 00578 |
| Торцевая стенка из полимербетона с чугунной кромкой со встроенным кольцом NBR-Q и патрубком ∅200 мм из PE-HD | ||
| К типу 0. | 6,1 | 00565 |
| К типу 10. | 6,3 | 00566 |
| К типу 20. | 6,5 | 00567 |
|
Каскадный элемент для преодоления разницы уровней при монтаже канала со ступенчатым уклоном |
||
| Каскадный элемент | 1,9 | 00577 |
| Адаптер из полимербетона с чугунной кромкой для осуществления соединения при изменении направления потока | ||
| К типу 0. | 1,9 | 02991 |
| К типу 10. | 2,0 | 02992 |
| К типу 20. | 2,6 | 02993 |
| Гак для снятия решетки | 0,25 | 01290 |
Пескоуловитель, 500 мм
Класс нагрузки D400-F900
Материал: полимербетон
Версия: однокорпусные и многокорпусные (под заказ)
Все пескоуловители оснащены профильно-лабиринтным уплотнительным кольцом, гарантирующим герметичное соединение с канализацией
| Тип |
Длина строит., см |
Ширина строит., см |
Высота стоит., см |
Площадь сечения, см2/мп |
Масса, кг/шт. |
Кол-во, шт./ палета |
Артикул |
|---|---|---|---|---|---|---|---|
| D 400 | |||||||
| Выпуск ∅200 мм | 50,0 | 26,0 | 70,0 | 935 | 68,9 | 6 | 74494 |
| F 900 | |||||||
| Выпуск ∅160 мм | 50,0 | 26,0 | 70,0 | 935 | 73,5 | 6 | 10549 |
| Выпуск ∅200 мм | 50,0 | 26,0 | 70,0 | 935 | 73,3 | 6 | 10550 |
