Ширина в свету 30,0 см

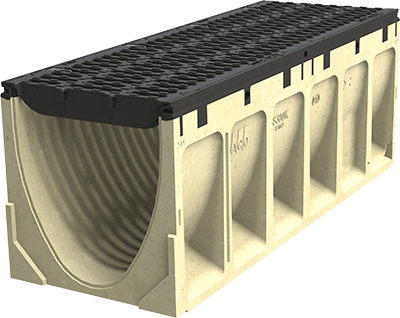

Канал S 300 К изготовлен из полимербетона с замком Powerlock®, комплексной многофункциональной кромкой из серого чугуна (GG) со специальным покрытием, решеткой из чугуна сфероидального (GGG). Соединения каналов выполнены с учетом заполнения их уплотнительным герметиком АСО.
Область применения:
- паркинги для легковых и грузовых автомобилей;
- перекрестки и автобусные депо;
- автострады и шоссе;
- порты и промзоны, предназначенные для высокой колесной нагрузки;
- летные поля аэродромов;
- АЗС и нефтебазы;
- складские и сортировочные базы автомойки.
| Тип | Длина строит., см | Ширина строит., см | Высота строит. | Площадь сечения, см2/мп | Вид уклона | Масса, кг/шт. | Кол-во шт./палета | Артикул | |
|---|---|---|---|---|---|---|---|---|---|
| Начало, см | Окончан., см | ||||||||
|
0.06) |
100,0 |
36,0 |
40,0 |
40,0 |
1511 |
1 |
118,4 |
6 |
02700 |
|
0,12)6) |
50,0 |
36,0 |
40,0 |
40,0 |
1511 |
1 |
86,4 |
4 |
02703 |
|
0.2/12)3)5) |
50,0 |
36,0 |
44,0 |
44,0 |
1511 |
1 |
66,6 |
4 |
02740 |
|
0,2/22)4)5) |
50,0 |
36,0 |
44,0 |
45,5 |
1511 |
1 |
69,8 |
- |
10660 |
1) Не применять для отвода воды поперек магистралей.
Для этого применяется система АСО Drain® Monoblock RD 100/150/200V.
2) Канал для соединений Т-образных, угловых, крестообразных.
3) Канал со встроенным уплотнительным кольцом в выпускном отверстии ∅200 мм из ПВХ/PE-HD.
4) Канал с клапаном нержавеющим ∅200 мм.
5) Канал с двухсторонним выпуском.
6) Канал с выбивным отверстием ∅200 мм, не использовать там, где необходима абсолютная герметичность.
Скачать каталог
| Длина, мм | 500, 1000 |
| Класс нагрузки | D400 - F900 |
| Ширина, мм | 360 |
Класс нагрузки D400-F900
Материал: полимербетон
Версия: однокорпусные и многокорпусные (под заказ)
Все пескоуловители оснащены профильно-лабиринтным уплотнительным кольцом, гарантирующим герметичное соединение с канализацией
| Тип |
Длина строит., см |
Ширина строит., см |
Высота стоит., см |
Масса, кг/шт. |
Артткул |
|---|---|---|---|---|---|
| Верхняя часть для стр. высоты 1 | 50,0 | 36,0 | 43,0 | 56,3 | 00670 |
| Нижняя низкая часть ∅160 мм | 50,0 | 32,2 | 36,5 | 28,5 | 01614 |
| Нижняя низкая часть ∅200 мм | 50,0 | 32,2 | 36,5 | 27,0 | 06190 |
| Нижняя высокая часть ∅160 мм | 50,0 | 32,2 | 71,5 | 49,9 | 03217 |
| Нижняя высокая часть ∅200 мм | 50,0 | 32,2 | 71,5 | 49,9 | 08565 |
| Средняя часть | 50,0 | 32,2 | 30,0 | 20,7 | 01697 |
| Отстойник для низкой части |
|
|
|
4,7 | 01616 |
| Отстойник для высокой части |
|
|
|
6,2 | 01617 |
| Тип |
Масса, кг/шт. |
Артикул |
|---|---|---|
| Торцевая стенка из полимербетона с чугунной кромкой для заглушки начала или конца канала | ||
| К типу 0. | 9,8 | 00674 |
| Торцевая стенка из полимербетона с чугунной кромкой со встроенным кольцом NBR-Q и патрубком ∅200 мм из PE-HD | ||
| К типу 0. | 8,0 | 01490 |
| Адаптер из полимербетона с чугунной кромкой для осуществления соединения при изменении направления потока | ||
| К типу 0. | 3,0 | 01493 |
| Гак для снятия решетки | 0,25 | 01290 |
