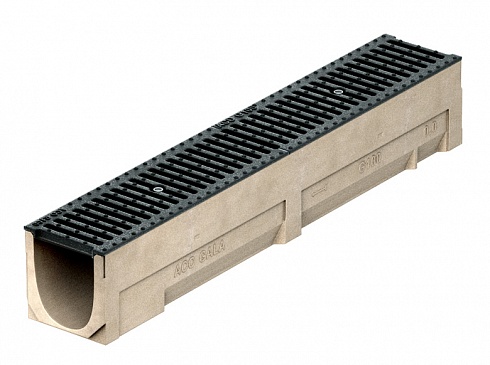

Канал G100

Name: albion.by
Rating: 5.0 (4 reviews)

В наличии

Описание

ACO Gala^® – система линейного водоотвода из полимербетна. Ее отличительными особенностями являются болтовые крепления решеток и наличие каналов с уклоном дна. Это позволяет системе показывать высокие гидравлические характеристики при минимальной внутренней ширине лотка.

Сфера применения:

городское благоустройство;
спортивные арены;
парковки жилых домов, офисных и торгово-развлекательных центров;
АЗС.

Описание системы:

каналы имеют уклон дна, что позволяет отводить большое количество воды (на уровне профессиональных систем);
класс нагрузок до С 250 позволяет монтировать каналы в зоне проезда грузового транспорта;
каналы системы выполнены из полимербетона;
благодаря гладкой поверхности материала и форме канала обеспечивается большая скорость оттока воды и происходит эффект самоочистки;
элементы системы имеют небольшой вес и их легко монтировать;
из модульных элементов легко формируются системы различной конфигурации для эффективного водоотвода с любой поверхности;
с помощью канала длиной 0,5 м возможно устройство поворотов и Т-образных и крестообразных подключений;
поглощения (0,5%) и полная герметичность системы обеспечивают ее срок службы не менее 50 лет. Класс нагрузок - до С 250.

Тип канала	Длина строит., см	Ширина строит., см	Высота строит., см		Артикул
Тип канала	Длина строит., см	Ширина строит., см	в начале	в конце	Артикул
0.0¹⁾	100,0	13,0	15,0	15,0	06000
0.1¹⁾²⁾	50,0	13,0	15,0	15,0	06049
1	100,0	13,0	15,0	15,5	06001
2	100,0	13,0	15,5	16,0	06002
3	100,0	13,0	16,0	16,5	06003
4	100,0	13,0	16,5	17,0	06004
5¹⁾	100,0	13,0	17,0	17,5	06005
5.0¹⁾	100,0	13,0	17,5	17,5	06050
5.1¹⁾²⁾	50,0	13,0	17,5	17,5	06047
6	100,0	13,0	17,5	18,0	06006
7	100,0	13,0	18,0	18,5	06007
8	100,0	13,0	18,5	19,0	06008
9	100,0	13,0	19,5	19,5	06009
10	100,0	13,0	19,5	20,0	06010
10.0¹⁾	100,0	13,0	20,0	20,0	06100
10.1²⁾	50,0	13,0	20,0	20,0	06048
11	100,0	13,0	20,0	20,5	06011
12	100,0	13,0	20,5	21,0	06012
13	100,0	13,0	21,0	21,5	06013
14	100,0	13,0	21,5	22,0	06014
15	100,0	13,0	22,0	22,5	06015
16	100,0	13,0	22,5	23,0	06016
17	100,0	13,0	23,0	23,5	06017
18	100,0	13,0	23,5	24,0	06018
19	100,0	13,0	24,0	24,5	06019
20¹⁾	100,0	13,0	24,5	25,0	06020
20.0¹⁾	100,0	13,0	25,0	25,0	06021
20.1¹⁾²⁾	50,0	13,0	25,0	25,0	06022

¹⁾ канал с углублением для вертикального подключения отвода (∅110 мм).
²⁾ канал с боковым подключением для выполнения Т-образных соединений.
³⁾ для каналов высотой 15, 17.5, 20 см.

Скачать каталог

Характеристики

Длина, мм	500, 1000
Класс нагрузки	A 15 – C 250
Цвет	Натуральный
Ширина, мм	130

Решётки

A15

	Длина строит., см	Ширина строит., см	Размер отверстий, мм	Площадь сечения, см²/м	Масса, кг/шт.	Количество, шт./палета	Артикул
В виде поперечных мостиков из оцинкованной стали	100	13,0	10	280	2,2	200	06303
В виде поперечных мостиков из оцинкованной стали	50	13,0	10	280	1,1	200	06304
Крепление ¹⁾	-	-	-	-	-	-	06309
В виде поперечных мостиков из нержавеющей стали	100	13,0	10	280	2,3	200	06318
В виде поперечных мостиков из нержавеющей стали	50	13,0	10	280	1,3	200	06319
Крепление перекладина	-	-	-	-	-	-	02747
Крепление болт	-	-	-	-	-	-	02855

B125

	Длина строит., см	Ширина строит., см	Размер отверстий, мм	Площадь сечения, см²/м	Масса, кг/шт.	Количество, шт./палета	Артикул
Ячеистая решетка, оцинкованная сталь	100	12,7	30x15	687	3,3	200	06305
Ячеистая решетка, оцинкованная сталь	50	12,7	30x15	687	1,7	200	06306
Крепление ¹⁾	-	-	-	-	-	-	06308

C250

	Длина строит., см	Ширина строит., см	Размер отверстий, мм	Площадь сечения, см²/м	Масса, кг/шт	Количество, шт/палета	Артикул
В виде поперечных мостиков из чугуна	50	12,7	12	493	3,0	300	06314
В виде поперечных мостиков из чугуна с покрытием KTL	50	12,7	12	493	3,0	300	06314KTL
Крепление ¹⁾	-	-	-	-	-	-	06312

¹⁾ 2 комплекта на 1 метр.

Пескоуловитель, 500 мм

Предпологает наезд легкового автотранспорта

Применяется в частном строительстве

Внутренняя ширина 100 мм

Встроенный мусоросборник PP

С выпуском Ø100

Количество на палете – 12 шт.

*к типам 0.0, 5.0, 10.0

*для каналов высотой 15, 17.5, 20 см.

Тип	Габаритные размеры			Артикул
Тип	Длина (мм)	Ширина (мм)	Высота (мм)	Артикул
ЕК58	500	130	585	06335
ЕК37	500	130	377	06336*

Аксессуары

Наименование	Тип	Артикул
Торцевая стенка	-	06340
Торцевая стенка с отводом DN100 для артикулов: 06000, 06049	0.0	06241
06050, 06048, 06005	5.0	06242
06100, 06048, 06010	10.0	06243
06020, 06021, 06022	20.0	06244
Каскадный элемент	-	02604
Патрубок DN100 из ПВХ	-	00056
Патрубок DN150 из ПВХ	-	00058
Сифон DN100 из ПВХ для пескоуловителя ЕК 58	-	02640
Сифон DN100 из ПВХ для пескоуловителя ЕК 37	-	01684
Сифон DN100 для вертикального отвода	-	00329
