ACO Galaline® – универсальная система линейного водоотвода из полимерных материалов и полимербетона. Простая компоновка системы обеспечивает легкий подбор и быстрый монтаж.
При небольшом количестве компонентов данная система обеспечивает широкий выбор сочетаний каналов и решеток. Все элементы системы подходят друг к другу и могут использоваться при классе нагрузки до С 250. Элегантный дизайн также открывает возможности для использования на объектах с высокими требованиями к эстетике – в частном строительстве, возле отелей, ресторанов и т.д. Безболтовая система крепления решеток способствует легкой установке и обслуживанию.
В системе предусмотрены каналы с уже готовыми выпусками, каналы из полимербетона имеют длину 1 м и 0,5 м, а композитный канал имеет метку для разреза пополам и дублирующие замки, которые позволят соединить отрезанную часть канала с остальными элементами системы. Это полупрофессиональная система, которая сочетает все преимущества профессиональных систем и при этом является практичным решением – экономичным и простым в монтаже. Монтажные «карманы», позволяющие бетону заполнить все пространство вокруг канала. Придают ему прочность и препятствуют смещению или всплыванию.
| Тип канала | Длина строит., см | Ширина строит., см | Высота строит., см | Масса, кг/шт. | Количество, шт./палета | Артикул |
|---|---|---|---|---|---|---|

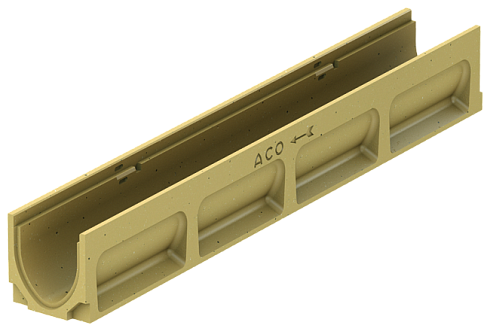

| Канал полимербетонный | 100,0 | 13,5 | 13,85 | 13,6 | 36 | 11430 |
| 50,0 | 13,5 | 13,85 | 6,9 | 12 | 11431 | |
| Канал полимербетонный с отформованным выпуском | 100,0 | 13,5 | 13,85 | 13,0 | 12 | 11432 |

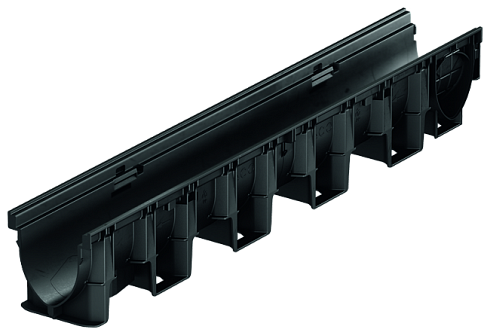

| Канал композитный | 100,0 | 13,5 | 13,85 | 1,9 | 36 | 11440 |
Скачать каталог
| Длина, мм | 500, 1000 |
| Класс нагрузки | A 15 – C 250 |
| Ширина, мм | 135 |
| Материал | Размер |
Входное отверстие (мм) |
Площадь отверстий (см2/м) |
Артикул | ||
|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
|||||
| Поперечные решётки | ||||||
|
Оцинкованная сталь | 1000 | 131 | 12 | 535 | 11445 |
| 500 | 11446 | |||||
|
Чугун EN-GJS | 500 | 135 | 18 | 608 | 11449 |
|
8 | 362 | 11450 | |||
| Ячеистая | ||||||
|
Оцинкованная сталь | 1000 | 131 | 30х10 | 781 | 11447 |
| 500 | 11448 | |||||
| Описание | Подходит | Вес (кг) | Артикул | |
|---|---|---|---|---|
|
Торцевая заглушка |
Galaline и Galaline PP | 0,1 | 11433 |
|
Торцевая заглушка с отводом |
DN Ø110 | 0,1 | 11434 |
|
Адаптер |
DN Ø110 | 0,1 | 11285 |
| DN Ø160 | 0,1 | 11286 | ||
|
Двойной соединитель |
DN Ø110 | 1,2 | 11191 |
| DN Ø160 | 1,2 | 11192 | ||
|
Пескоуловитель |
DN Ø160 | 2,0 | 11385 |
