Описание
| Наименование | Длина строит., см | Ширина строит., см | Высота строит., см | Масса, кг/шт. | Количество, шт./палета | Артикул |
|---|---|---|---|---|---|---|

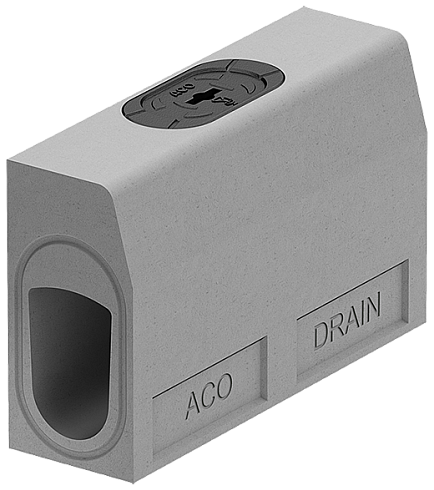

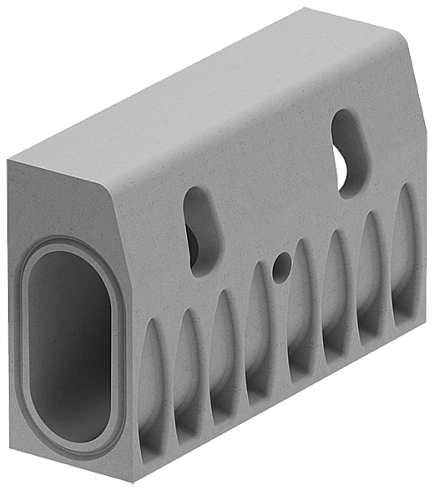

| Канал KD 305 | 50,0 | 15,0 | 30,5 | 28,0 | 20 | 07961 |
| Ревизионный элемент KD 305 | 50,0 | 15,0 | 30,5 | 29,7 | 14 | 07962 |
| Левый элемент пандуса | 91,5 | 15,0 | 30,5-20,5 | 48,5 | 7 | 07966 |
| Низкий элемент | 91,5 | 15,0 | 20,5 | 43,5 | 21 | 07965 |
| Правый элемент пандуса | 91,5 | 15,0 | 30,5-20,5 | 48,5 | 7 | 07967 |
| Торцевая стенка | - | - | - | 2,6 | 6 | 07973 |
| Заглушка с отводом ∅110, вход | - | - | - | 3,7 | 1 | 07964 |
| Заглушка с отводом ∅110, выход | - | - | - | 3,7 | 1 | 07963 |
| Внешний скругленный угол 90° | 30,5 | 30,5 | 30,5 | 32,0 | 1 | 04992 |
| Внутренний угол 90° | 30,5 | 30,5 | 30,5 | 24,7 | 1 | 04991 |
| Элемент внешнего радиуса 1,8 м | 47,5 | 15,0 | 30,5 | 27,0 | 1 | 04990 |
Скачать каталог
Характеристики
| Высота, мм | 305 |
| Длина, мм | 500 |
| Класс нагрузки | A 15 – D 400 |
| Цвет | Серый |
| Ширина, мм | 150 |

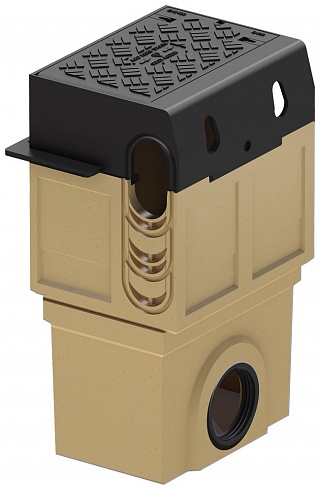

Пескоуловитель, 500 мм
| Наименование | Длина строит., см | Ширина строит., см | Высота строит., см | Масса, кг/шт. |
Количество, шт./палета |
Артикул |
|---|---|---|---|---|---|---|
| Верхняя часть пескоуловителя для систем KD 305 и KD 480 | 50,0 | 39,0 | 55,0 | 82,0 | 8 | 04928 |
| Нижняя часть пескоуловителя низкая с отводом ∅160 | 50,0 | 32,2 | 36,5 | 28,5 | 8 | 01614 |
| Нижняя часть пескоуловителя низкая с отводом ∅200 | 50,0 | 32,2 | 36,5 | 27,0 | 8 | 06190 |
| Нижняя часть пескоуловителя высокая с отводом ∅160 | 50,0 | 32,2 | 71,5 | 49,9 | 4 | 03217 |
| Нижняя часть пескоуловителя высокая с отводом ∅200 | 50,0 | 32,2 | 71,5 | 49,9 | 4 | 08565 |
| Канал для низкого пескоуловителя | - | - | - | - | - | 01616 |
| Корзина для высокого пескоуловителя | - | - | - | - | - | 01617 |
