Описание

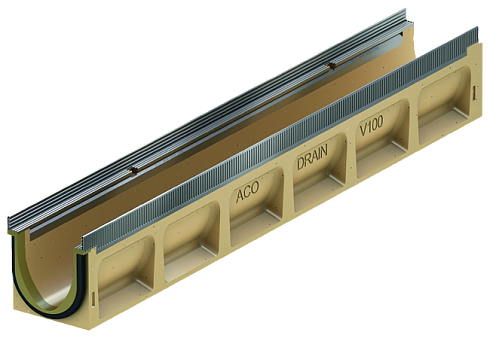

- Водонепроницаемый канал с технологией Seal in:
- интегрированный в канал EPDM уплотнитель;
- материал канала – полимербетон;
- упрощенный монтаж.
- 100% защита грунтовых вод от загрязненных дождевых стоков
- Герметичная конструкция обеспечивает защиту основ от намокания
- Высокая степень самоочистки, благодаря V-образной форме и гладкости поверхности канала
- Безболтовое крепление решетки с помощью запатентованной технологии Drainlock
Технические характеристики:
- Каналы 1000 мм и 500 мм, с вертикальным отводом и без него
- В каналах с отводом применяется уплотнитель с нитрильного каучука
- Для Г-образных и Т-образных соединений применяются каналы длиной 500 мм, для этого они имеют специальную форму стенок
- Соответствие систем водоотведения стандартам DIN EN 1433 / DIN 19580
- Системы с внутренним сечением 100 мм
- Классы нагрузок: А15 – Е600
- Кромки каналов из оцинкованной и нержавеющей стали
| Тип канала | Артикул оцинк. сталь | Длина, мм | Ширина, мм | Высота канала в начале, мм | Высота канала на конце, мм | Вес, кг |
|---|---|---|---|---|---|---|
| 0.0 | 132330 | 1000 | 135 | 150 | 150 | 15,0 |
| 0.0.2 ¹⁾ | 132334 | 1000 | 135 | 160 | 160 | 17,7 |
| 0.1 ²⁾ ³⁾ | 132332 | 500 | 135 | 150 | 150 | 8,5 |
| 0.2 ¹⁾ ²⁾ | 132333 | 500 | 135 | 160 | 160 | 9,1 |
| 1 | 132301 | 1000 | 135 | 150 | 155 | 15,0 |
| 2 | 132302 | 1000 | 135 | 155 | 160 | 15,5 |
| 3 | 132303 | 1000 | 135 | 160 | 165 | 16,0 |
| 4 | 132304 | 1000 | 135 | 165 | 170 | 16,5 |
| 5 | 132305 | 1000 | 135 | 170 | 175 | 17,0 |
| 5.0 | 132340 | 1000 | 135 | 175 | 175 | 17,1 |
| 5.0.2 ¹⁾ | 132344 | 1000 | 135 | 185 | 185 | 19,8 |
| 5.1 ²⁾ ³⁾ | 132342 | 500 | 135 | 175 | 175 | 9,4 |
| 5.2 ¹⁾ ²⁾ | 132343 | 500 | 135 | 185 | 185 | 10,2 |
| 6 | 132306 | 1000 | 135 | 175 | 180 | 17,5 |
| 7 | 132307 | 1000 | 135 | 180 | 185 | 18,0 |
| 8 | 132308 | 1000 | 135 | 185 | 190 | 18,5 |
| 9 | 132309 | 1000 | 135 | 190 | 195 | 19,0 |
| 10 | 132310 | 1000 | 135 | 195 | 200 | 19,5 |
| 10.0 | 132350 | 1000 | 135 | 200 | 200 | 19,6 |
| 10.0.2 ¹⁾ | 132354 | 1000 | 135 | 210 | 210 | 22,3 |
| 10.1 ²⁾ ³⁾ | 132352 | 500 | 135 | 200 | 200 | 10,4 |
| 10.2 ¹⁾ ²⁾ | 132353 | 500 | 135 | 210 | 210 | 11,3 |
| 20.0 | 132370 | 1000 | 135 | 250 | 250 | 22,3 |
| 20.0.2 ¹⁾ | 132374 | 1000 | 135 | 260 | 260 | 25,0 |
| 20.1 ²⁾ ³⁾ | 132372 | 500 | 135 | 250 | 250 | 12,3 |
| 20.2 ¹⁾ ²⁾ | 132373 | 500 | 135 | 260 | 260 | 13,2 |

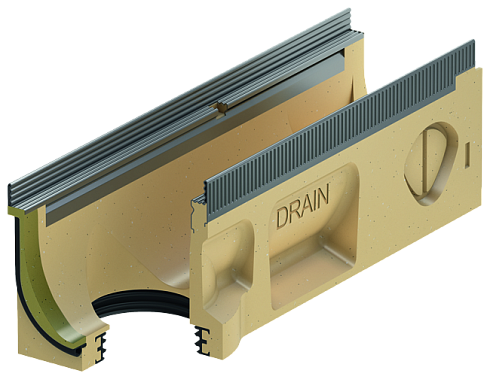

1) Канал с вертикальным отводом и уплотнителем

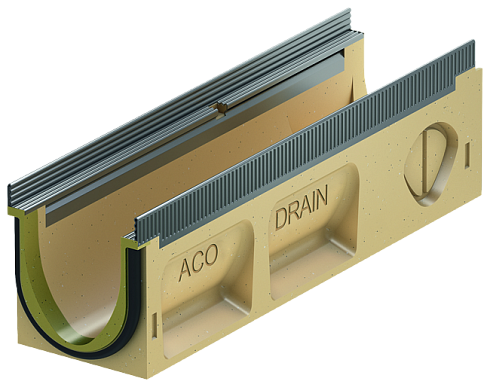

2) Канал для Т и Г-образных примыканий

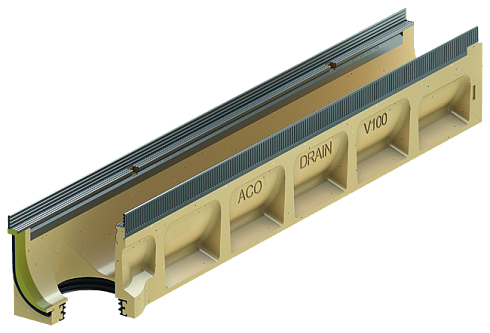

3) Канал с отформованным отводом вниз DN100
ВНИМАНИЕ! На дорогах с высокой интенсивностью движения и перекрестках рекомендуется применять каналы серии Monoblock PD / RD
Характеристики
| Длина, мм | 500, 1000 |
| Класс нагрузки | A15 - E600 |
| Цвет | Натуральный |
| Ширина, мм | 135 |

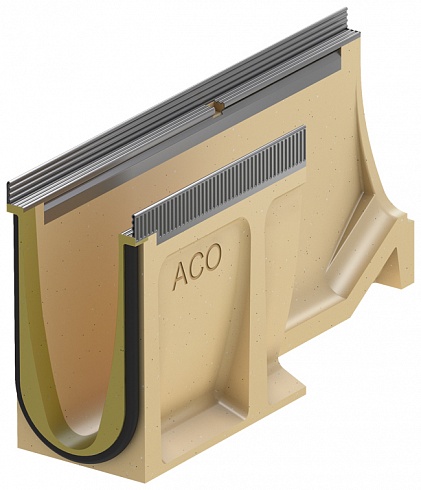

Каскадный канал с перепадом высот
- Для соединения каналов типа 10.0 и 20.0
| Тип канала | Артикул оцинк. сталь | Артикул нерж. сталь | Длина, мм | Ширина, мм | Высота канала в начале, мм | Высота канала в конце, мм | Вес, кг |
|---|---|---|---|---|---|---|---|
| 0.0 | 132375 | 132475 | 500 | 135 | 250 | 250 | 15.0 |

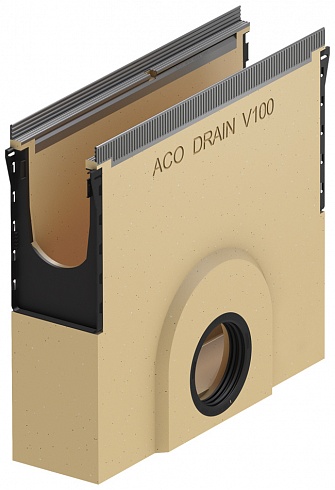

Пескоуловитель, 500 мм
- Пескоуловитель с отводом и уплотнителем из нитрильного каучука
- адаптером для герметичного соединения
- С торцевой стенкой (1шт.)
- С односторонним водонепроницаемым закрытием
- С пластиковой корзиной для мусора
- Низкий пескоуловитель применяются для каналов типа 0-10, высокий пескоуловитель – для типов 0-20
| Наименование | Артикул оцинк. сталь | Длина, мм | Ширина, мм | Высота, мм | Вес, кг |
|---|---|---|---|---|---|
| Пескоуловитель DN100 | 132391 | 500 | 135 | 460 | 26,9 |
| Пескоуловитель DN150 | 132398 | 500 | 135 | 460 | 26,9 |
| Пескоуловитель DN100 | 132392 | 500 | 135 | 610 | 34,7 |
| Пескоуловитель DN150 | 132399 | 500 | 135 | 610 | 34,7 |
Аксессуары
| Описание | Подходит для |
Вес (кг) |
Артикул | |
|---|---|---|---|---|
| С защитной кромкой из оцинкованной стали | ||||
|
Торцевая стенка
|
V 100 S 0. – 20. | 0,4 | 132385 |
|
Торцевая стенка с выпускным отверстием и уплотнителем (LLD)
|
V 100 S 0. | 1,4 | 132846 |
| V 100 S 5. | 1,5 | 132847 | ||
| V 100 S 10. | 1,7 | 132848 | ||
| V 100 S 20. | 2,3 | 132849 | ||
|
Адаптер для изменения направления потока
|
V 100 S 0. | 1,8 | 132723 |
| V 100 S 5. | 1,9 | 132724 | ||
| V 100 S 10. | 2,1 | 132725 | ||
| V 100 S 20. | 2,7 | 132726 | ||
|
Адаптер для водонепроницаемых соединений
|
V 100 S 0. | 1,0 | 132756 |
| V 100 S 5. | 1,1 | 132757 | ||
| V 100 S 10. | 1,3 | 132758 | ||
| V 100 S 20. | 1,8 | 132759 | ||
| С защитной кромкой из нержавеющей стали | ||||
|
Торцевая стенка
|
V 100 E 0. – 20. | 0,4 | 132485 |
|
Торцевая стенка с выпускным отверстием и уплотнителем (LLD)
|
V 100 E 0. | 1,4 | 132446 |
| V 100 E 5. | 1,5 | 132447 | ||
| V 100 E 10. | 1,7 | 132448 | ||
| V 100 E 20. | 2,3 | 132449 | ||
|
Адаптер для изменения направления потока
|
V 100 E 0. | 0,7 | 132456 |
| V 100 E 5. | 0,8 | 132457 | ||
| V 100 E 10. | 0,8 | 132458 | ||
| V 100 E 20. | 1,1 | 132459 | ||
| Дополнительные материалы | ||||
|
Силиконовая смазка
|
|
0,1 | 132495 |
|
Отстойник для низких каналов
|
|
0,4 | 132493 |
|
Сифон для пескоуловителя
|
|
0,2 | 01509 |
|
Листоуловитель
|
|
0,5 | 02769 |
|
Патрубок
|
|
0,15 | 00056 |
|
Сифон сборный
|
|
2,0 | 02638 |
|
Клей-герметик
|
|
0,9 | 02163 |
|
Крюк (гак)
|
|
0,3 | 01290 |
Решетки
Решётки класса нагрузки A 15
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Решётка соответствует стандарту DIN EN 1433 / DIN 19580
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| Штампованные решётки | |||||||
|
Оцинкованная сталь | 1000 | 123 | 10 | 312 | 1,9 | 12610 |
| 500 | 123 | 10 | 312 | 0,9 | 12611 | ||
|
Нержавеющая сталь | 1000 | 123 | 10 | 312 | 2,0 | 12640 |
| 500 | 123 | 10 | 312 | 1,1 | 12641 | ||
| В виде продольных прутьев | |||||||
|
Оцинкованная сталь | 1000 | 123 | 11 | 920 | 3,2 | 12602 |
| 500 | 123 | 11 | 920 | 1,8 | 12603 | ||
|
Нержавеющая сталь | 1000 | 123 | 11 | 920 | 3,2 | 12604 |
| 500 | 123 | 11 | 920 | 1,5 | 12605 | ||
| Перфорированные | |||||||
|
Оцинкованная сталь | 1000 | 123 | 6 | 178 | 2,9 | 12666 |
| 500 | 123 | 6 | 178 | 1,4 | 12667 | ||
|
Нержавеющая сталь | 1000 | 123 | 6 | 178 | 2,9 | 12664 |
| 500 | 123 | 6 | 178 | 1,4 | 12665 | ||
Решётки класса нагрузки B 125
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Решётка соответствует стандарту DIN EN 1433 / DIN 19580
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| Ячеистая решётка Q + | |||||||
|
Оцинкованная сталь | 1000 | 123 | 30 x 10 | 845 | 3,2 | 132560 |
| 500 | 123 | 30 x 10 | 845 | 1,6 | 132561 | ||
|
Нержавеющая сталь | 1000 | 123 | 30 x 10 | 845 | 3,2 | 132559 |
| 500 | 123 | 30 x 10 | 845 | 1,6 | 132542 | ||
| Крупноячеистые решётки | |||||||
|
Оцинкованная сталь | 1000 | 123 | 8 | 430 | 3,9 | 132555 |
| 500 | 123 | 8 | 430 | 1,9 | 132550 | ||
|
Нержавеющая сталь | 1000 | 123 | 8 | 430 | 3,9 | 132556 |
| 500 | 123 | 8 | 430 | 1,9 | 132551 | ||
| В виде поперечных мостиков | |||||||
|
Чугун EN-GJS | 500 | 123 | 12 | 371 | 2,3 | 12676 |
| Мелкоячеистые решётки | |||||||
|
Нержавеющая сталь | 1000 | 123 | 6 | 465 | 3,6 | 132557 |
| 500 | 123 | 6 | 465 | 1,8 | 132552 | ||
| В виде поперечных прутьев | |||||||
|
Оцинкованная сталь | 1000 | 123 | 10 | 676 | 6,5 | 12606 |
| 500 | 123 | 10 | 676 | 3,3 | 12607 | ||
|
Нержавеющая сталь | 1000 | 123 | 10 | 676 | 6,5 | 12608 |
| 500 | 123 | 10 | 676 | 3,3 | 12609 | ||
| Композитная с антискольжением Microgrip (цвет чёрный) | |||||||
|
Пластик | 500 | 123 | 8 | 284 | 0,9 | 132710 |
| Композитная со встроенным светильником LED (белый свет) | |||||||
|
Пластик | 500 | 123 | 8 | 280 | 0,95 | 12686 |
| Композитная со встроенным светильником LED (голубой свет) | |||||||
|
|
Пластик | 500 | 123 | 8 | 280 | 0,95 | 12727 |
| Композитная (цвет серебристо-серый) | |||||||
|
Пластик | 500 | 123 | 8 | 284 | 0,8 | 132267 |
Решётки класса нагрузки C 250
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Решётка соответствует стандарту DIN EN 1433 / DIN 19580
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| Штампованные решётки | |||||||
|
|
Чугун EN-GJS | 500 | 123 | 12 | 371 | 3,2 | 12670 |
|
|
Оцинкованная сталь | 1000 | 123 | 10 | 312 | 4,3 | 12614 |
| 500 | 123 | 10 | 312 | 2,2 | 12615 | ||
|
|
Нержавеющая сталь | 1000 | 123 | 10 | 312 | 2,6 | 12644 |
| 500 | 123 | 10 | 312 | 1,5 | 12645 | ||
| Решётка сетчатая | |||||||
|
Чугун EN-GJS | 500 | 123 | 31 x 12 | 433 | 3,5 | 12673 |
| В виде поперечных мостиков | |||||||
|
Чугун EN-GJS | 1000 | 123 | 5 | 191 | 3,8 | 12675 |
| Перфорированные | |||||||
|
|
Оцинкованная сталь | 1000 | 123 | 6 | 178 | 4,8 | 12656 |
| 500 | 123 | 6 | 178 | 2,3 | 12657 | ||
|
|
Нержавеющая сталь | 1000 | 123 | 6 | 178 | 4,8 | 12654 |
| 500 | 123 | 6 | 178 | 2,3 | 12655 | ||
| Композиторная с антискольжением Microgrip (цвет чёрный) | |||||||
|
|
Пластик | 500 | 123 | 8 | 284 | 1,0 | 132720 |
| Композитная (цвет серебристо-серый) | |||||||
|
|
Пластик | 500 | 123 | 8 | 284 | 0,9 | 132266 |
| Ячеистая решётка Q + | |||||||
|
Оцинкованная сталь | 1000 | 123 | 30 x 10 | 800 | 4,2 | 132880 |
| 500 | 123 | 30 x 10 | 800 | 2,1 | 132881 | ||
|
Нержавеющая сталь | 1000 | 123 | 30 x 10 | 800 | 4,2 | 132882 |
| 500 | 123 | 30 x 10 | 800 | 2,1 | 132883 | ||
Решётки класса нагрузки E 600
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Решётка соответствует стандарту DIN EN 1433 / DIN 19580
| Материал | Размер |
Размер входного отверстия (мм) |
Площадь сечения (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| Штампованные решётки | |||||||
|
Чугун EN-GJS | 500 | 123 | 12 | 371 | 4,1 | 132865 |
Решётки класса нагрузки D 400
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Решётка соответствует стандарту DIN EN 1433 / DIN 19580
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| Штампованные решётки | |||||||
|
|
Чугун EN-GJS | 500 | 123 | 12 | 371 | 3,8 | 23408 |
| Решётка для точечного освещения, с отверстием | |||||||
|
Чугун EN-GJS, KTL-покрытие |
500 | 123 | 12 | 350 | 4,1 | 49505 |
| Решётка для точечного освещения, без отверстия | |||||||
|
|
Чугун EN-GJS KTL-покрытие |
500 | 123 | 12 | 371 | 4,1 | 49506 |
| Ячеистая решётка Q + | |||||||
|
Оцинкованная сталь | 1000 | 123 | 30 x 10 | 690 | 5,2 | 132885 |
| 500 | 123 | 30 x 10 | 690 | 2,6 | 132886 | ||
|
Нержавеющая сталь | 1000 | 123 | 30 x 10 | 690 | 5,2 | 132887 |
| 500 | 123 | 30 x 10 | 690 | 2,6 | 132888 | ||
Решётки класса нагрузки C 250 (щелевые)
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Рама соответствует стандарту DIN EN 1433 / DIN 19580
- Новое поколение щелевой рамы без сварных швов
- Разработан для оптимальной пропускной способности
- Щель 12,5 мм
- С направляющими вкладками
- С усиленным верхним кантом
- Высота верхней части рамы 105 мм
- Применяется в сочетании с каналами Multiline
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстия (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| Щелевая рама | |||||||
|
Оцинкованная сталь | 1000 | 130 |
12,5 |
125 | 4,7 |
49952 |
| 500 | 130 | 12,5 | 125 | 2,4 |
49953 |
||
|
Нержавеющая сталь | 1000 | 130 | 12,5 | 125 | 4,7 |
49958 |
| 500 | 130 | 12,5 | 125 | 2,4 |
49959 |
||
| Щелевая рама с отверстиями для ревизии | |||||||
|
Оцинкованная сталь | 500 | 124 | 12,5 | 125 | 4,5 |
49954 |
|
Нержавеющая сталь | 500 | 124 | 12,5 | 125 | 4,5 |
49960 |
| Щелевая рама с LED освещением | |||||||
|
Нержавеющая сталь | 1000 | 12,5 | 125 | 9,3 | 134930 | |
| 500 | 12,5 | 125 | 4,7 | 134931 | |||
| Ревизионный элемент щелевой рамы с LED освещением | |||||||
| Нержавеющая сталь | 500 | 12,5 | 125 | 7,5 | 134932 | ||
Решётки класса нагрузки D 400 (щелевые)
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Рама соответствует стандарту DIN EN 1433 / DIN 19580
- С центральным гнездом
- С направляющими вкладками
- С усиленным верхним кантом
- Высота верхней части рамы 150 мм
- Применяется в сочетании с каналами Multiline
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстия (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| Щелевая рама | |||||||
|
Оцинкованная сталь | 1000 | 130 | 12,5 | 125 | 8,7 | 49765 |
| 500 | 130 | 12,5 | 125 | 4,5 | 49766 | ||
|
Нержавеющая сталь | 1000 | 130 | 12,5 | 125 | 8,7 | 49742 |
| 500 | 130 | 12,5 | 125 | 4,5 | 49743 | ||
| Щелевая рама с отверстиями для ревизии | |||||||
|
Оцинкованная сталь | 500 | 124 | 12,5 | 125 | 13,0 | 49767 |
|
Нержавеющая сталь | 500 | 124 | 12,5 | 125 | 13,0 | 49744 |
