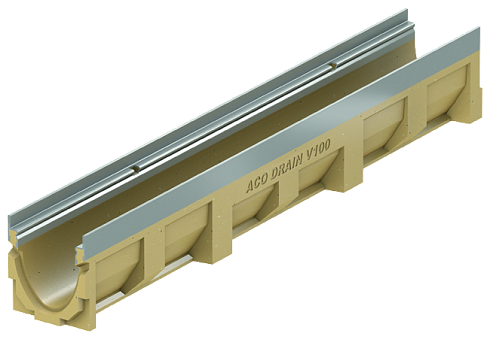

ACO Multiline V100

Name: albion.by
Rating: 5.0 (4 reviews)

В наличии

Описание

Канал из полимербетона ACO.
Точная геометрия каналов и системы герметичного стыка позволяет выполнить полную герметизацию системы
V-образное сечение канала для лучших гидравлических показателей
Безболтовое запатентованное крепление Drainlock^® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
Возможность комплектации системы подсветкой
Герметичность системы до верхнего уровня канала
Система соответствует стандарту DIN EN 1433 / DIN 19580
Возможна поставка канала с кромкой из оцинкованной стали, нержавеющей стали или чугуна EN-GJS

Тип канала	Длина строит., см	Ширина строит., см	Высота строит., см		Масса, кг/шт.			Количество, шт./палета	Артикул по виду кромки
Тип канала	Длина строит., см	Ширина строит., см	в начале	в конце	оцинк. сталь	чугунная	нерж, сталь	Количество, шт./палета	оцинк. сталь	чугунная	нерж, сталь
0.0	100,0	13,5	15,0	15,0	16,5	16,2	16,5	24	12330	12530	12430
0.0.2²⁾	100,0	13,5	16,0	16,0	18,0	18,9	18,2	12	12334	12531	12434
0.1³⁾⁴⁾	50,0	13,5	15,0	15,0	9,1	9,4	9,1	12	12332	12532	12432
0.2²⁾³⁾	50,0	13,5	16,0	16,0	9,9	10,7	10,2	12	12333	12533	12433
1	100,0	13,5	15,0	15,5	16,5	17,0	16,5	12	12301	12501	12401
2	100,0	13,5	15,5	16,0	16,5	17,1	16,5	12	12302	12502	12402
3	100,0	13,5	16,0	16,5	17,0	17,8	17,0	12	12303	12503	12403
4	100,0	13,5	16,5	17,0	17,6	17,9	17,6	12	12304	12504	12404
5	100,0	13,5	17,0	17,5	18,0	18,4	18,0	12	12305	12505	12405
5.0	100,0	13,5	17,5	17,5	19,0	18,4	19,0	24	12340	12540	12440
5.0.2²⁾	50,0	13,5	18,5	18,5	20,2	20,9	20,4	12	12344	12541	12444
5.1³⁾⁴⁾	50,0	13,5	17,5	17,5	9,7	10,5	9,7	12	12342	12542	12442
5.2²⁾³⁾	100,0	13,5	18,5	18,5	11,0	11,9	11,2	12	12343	12543	12443
6	100,0	13,5	17,5	18,0	18,5	18,5	18,5	12	12306	12506	12406
7	100,0	13,5	18,0	18,5	19,0	18,9	19,0	12	12307	12507	12407
8	100,0	13,5	18,5	19,0	19,3	19,6	19,5	12	12308	12508	12408
9	100,0	13,5	19,0	19,5	19,7	19,8	19,7	12	12309	12509	12409
10	100,0	13,5	19,5	20,0	20,0	20,3	20,0	12	12310	12510	12410
10.0	100,0	13,5	20,0	20,0	21,0	20,4	21,0	24	12350	12550	12450
10.0.2²⁾	100,0	13,5	21,0	21,0	21,2	24,1	21,4	12	12354	12551	12454
10.1³⁾⁴⁾	50,0	13,5	20,0	20,0	11,3	12,1	11,5	12	12352	12552	12452
10.2²⁾³⁾	50,0	13,5	21,0	21,0	12,2	12,8	12,4	12	12353	12553	12453
15.0	100,0	13,5	22,5	22,5	23,0	22,1	23,0	12	12360	12560	12460
15.0.2²⁾	100,0	13,5	23,5	23,5	23,5	25,2	23,7	6	12364	12561	12464
15.1³⁾⁴⁾	50,0	13,5	22,5	22,5	13,3	12,9	13,6	12	12362	12562	12462
15.2²⁾³⁾	50,0	13,5	23,5	23,5	13,0	13,9	13,2	12	12363	12563	12463
20.0	100,0	13,5	25,0	25,0	25,0	24,1	25,0	12	12370	12570	12470
20.0.2²⁾	100,0	13,5	26,0	26,0	25,6	27,1	25,8	6	12374	12571	12474
20.1³⁾⁴⁾	50,0	13,5	25,0	25,0	13,5	14,2	13,5	12	12372	12572	12472
20.2²⁾³⁾	50,0	13,5	26,0	26,0	14,0	14,2	14,2	12	12373	12573	12473

¹⁾ Не подходит для поперечного размещения на автомагистралях и шоссе. Для этих целей рекомендуется система АСО Drain^® Моноблок RD 100/150/200 V.
²⁾ Канал с выпускным отверстием ∅110 в дне с профильным уплотнителем для герметичного соединения с канализацией.
³⁾ Канал с боковым подключением для выполнения Т-образного, крестообразного и Г-образного соединения.
⁴⁾ Канал с возможностью выбивания отверстия в дне ∅110.

Скачать каталог

Характеристики

Длина, мм	500, 1000
Класс нагрузки	A15 - E600
Цвет	Натуральный
Ширина, мм	100

Решетки

Решётки класса нагрузки A 15

Безболтовое запатентованное крепление Drainlock^® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Штампованные решётки
	Оцинкованная сталь	1000	123	10	312	1,9	12610
	Оцинкованная сталь	500	123	10	312	0,9	12611
	Нержавеющая сталь	1000	123	10	312	2,0	12640
	Нержавеющая сталь	500	123	10	312	1,1	12641
В виде продольных прутьев
	Оцинкованная сталь	1000	123	11	920	3,2	12602
	Оцинкованная сталь	500	123	11	920	1,8	12603
	Нержавеющая сталь	1000	123	11	920	3,2	12604
	Нержавеющая сталь	500	123	11	920	1,5	12605
Перфорированные
	Оцинкованная сталь	1000	123	6	178	2,9	12666
	Оцинкованная сталь	500	123	6	178	1,4	12667
	Нержавеющая сталь	1000	123	6	178	2,9	12664
	Нержавеющая сталь	500	123	6	178	1,4	12665

Решётки класса нагрузки С 250 (щелевая)

Рама соответствует стандарту DIN EN 1433 / DIN 19580

Новое поколение щелевой рамы без сварных швов

Разработан для оптимальной пропускной способности

Щель 10 мм

С направляющими вкладками

С усиленным верхним кантом

Высота верхней части рамы 105 мм

Применяется в сочетании с каналами Multiline

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Щелевая рама
	Оцинкованная сталь	1000	130	10	125	4,7	49952
	Оцинкованная сталь	500	130	10	125	2,4	49953
	Нержавеющая сталь	1000	130	10	125	4,7	49958
	Нержавеющая сталь	500	130	10	125	2,4	49959
Щелевая рама с отверстиями для ревизии
	Оцинкованная сталь	500	124	10	125	4,5	49954
	Нержавеющая сталь	500	124	10	125	4,5	49960
Щелевая рама с LED освещением
	Нержавеющая сталь	1000		12,5	125	9,3	134930
	Нержавеющая сталь	500		12,5	125	4,7	134931
Ревизионный элемент щелевой рамы с LED освещением
	Нержавеющая сталь	500		12,5	125	7,5	134932

Решётки класса нагрузки B 125

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Ячеистая решётка
	Оцинкованная сталь	1000	123	30 x 10	845	3,2	132560
	Оцинкованная сталь	500	123	30 x 10	845	1,6	132561
	Нержавеющая сталь	1000	123	30 x 10	845	3,2	132559
	Нержавеющая сталь	500	123	30 x 10	845	1,6	132542
Крупноячеистые решётки
	Оцинкованная сталь	1000	123	8	430	3,9	132555
	Оцинкованная сталь	500	123	8	430	1,9	132550
	Нержавеющая сталь	1000	123	8	430	3,9	132556
	Нержавеющая сталь	500	123	8	430	1,9	132551
Мелкоячеистые решётки
	Нержавеющая сталь	1000	123	6	465	3,6	132557
	Нержавеющая сталь	500	123	6	465	1,8	132552
В виде поперечных прутьев
	Оцинкованная сталь	1000	123	10	676	6,5	12606
	Оцинкованная сталь	500	123	10	676	3,3	12607
	Нержавеющая сталь	1000	123	10	676	6,5	12608
	Нержавеющая сталь	500	123	10	676	3,3	12609
В виде поперечных мостиков
	Чугун EN-GJS	500	123	12	371	2,3	12676
Композитная с антискольжением Microgrip (цвет чёрный)
	Пластик	500	123	8	284	0,9	132710
Композитная со встроенным светильником LED (белый свет)
	Пластик	500	123	8	280	0,95	12686
Композитная со встроенным светильником LED (голубой свет)
	Пластик	500	123	8	280	0,95	12727
Композитная (цвет серебристо-серый)
	Пластик	500	123	8	284	0,8	132267

Решётки класса нагрузки С 250

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Штампованные решётки
	Чугун EN-GJS	500	123	12	371	3,2	12670
	Оцинкованная сталь	1000	123	10	312	4,3	12614
	Оцинкованная сталь	500	123	10	312	2,2	12615
	Нержавеющая сталь	1000	123	10	312	2,6	12644
	Нержавеющая сталь	500	123	10	312	1,5	12645
Сетчатая решётка
	Чугун EN-GJS	500	123	31 х 12	433	3,5	12673
В виде поперечных мостиков
	Чугун EN-GJS	500	123	5	191	3,8	12675
Перфорированные
	Оцинкованная сталь	1000	123	6	178	4,8	12656
	Оцинкованная сталь	500	123	6	178	2,3	12657
	Нержавеющая сталь	1000	123	6	178	4,8	12654
	Нержавеющая сталь	500	123	6	178	2,3	12655
Композитная с антискольжением Microgrip (цвет чёрный)
	Пластик	500	123	8	284	1,0	132720
Пластиковая решётка
	Пластик	500	123	8	284	1,2	12680
Ячеистая решётка Q +
	Оцинкованная сталь	1000	123	30 x 10	800	4,2	132880
	Оцинкованная сталь	500	123	30 x 10	800	2,1	132881
	Нержавеющая сталь	1000	123	30 x 10	800	4,2	132882
	Нержавеющая сталь	500	123	30 x 10	800	2,1	132883
Дизайн Leaf
	Чугун EN-GJS, KTL	500	123		173	4,9	132097
Дизайн Home
	Чугун EN-GJS, KTL	500	123		151	4,9	132103
Дизайн Nature
	Чугун EN-GJS, KTL	500	123		83	5,0	132096
Дизайн Dots
	Чугун EN-GJS, KTL	500	123		52	5,2	132105

Решётки класса нагрузки D 400

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Штампованные решётки
	Чугун EN-GJS	500	123	12	371	3,8	23408
Решётка для точечного освещения, с отверстием
	Чугун EN-GJS, KTL-покрытие	500	123	12	350	4,1	49505
Сетчатая решётка
	Чугун EN-GJS	500	123	28 x 12	433	4,5	12674
Ячеистая решётка
	Оцинкованная сталь	1000	123	30 x 10	690	5,2	132885
	Оцинкованная сталь	500	123	30 x 10	690	2,6	132886
	Нержавеющая сталь	1000	123	30 x 10	690	5,2	132887
	Нержавеющая сталь	500	123	30 x 10	690	2,6	132888
Дизайн Nature
	Чугун EN-GJS, KTL	500	123		83	5,0	132095
Дизайн Dots
	Чугун EN-GJS, KTL	500	123		52	5,2	132104

Решётки класса нагрузки E 600

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Штампованные решётки
	Чугун EN-GJS	500	123	12	371	4,1	12671
Сетчатые решётки
	Чугун EN-GJS	500	123	28 x 12	433	4,5	12674
Закрытые
	Чугун EN-GJS	500	123			5,5	12672

Решётки класса нагрузки D 400 (щелевая)

Рама соответствует стандарту DIN EN 1433 / DIN 19580

С центральным гнездом

С направляющими вкладками

С усиленным верхним кантом

Высота верхней части рамы 150 мм

Применяется в сочетании с каналами Multiline

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Щелевая рама
	Оцинкованная сталь	1000	130	12,5	125	8,7	49765
	Оцинкованная сталь	500	130	12,5	125	4,5	49766
	Нержавеющая сталь	1000	130	12,5	125	8,7	49742
	Нержавеющая сталь	500	130	12,5	125	4,5	49743
Щелевая рама с отверстиями для ревизии
	Оцинкованная сталь	500	124	12,5	125	13,0	49767
	Нержавеющая сталь	500	124	12,5	125	13,0	49744

Пескоуловитель, 500 мм

Наименование	Длина строит., см	Ширина строит., см	Высота строит., см	Масса, кг/шт.	Количество, шт./палета	Артикул по виду кромки
Наименование	Длина строит., см	Ширина строит., см	Высота строит., см	Масса, кг/шт.	Количество, шт./палета	оцинк. сталь	чугунная	нерж. сталь
Пескоуловитель ∅110	50,0	13,5	45,0	27,0	10	12391	12591	12491
Пескоуловитель ∅110	50,0	13,5	60,0	38,5	10	12392	12592	12492
Пескоуловитель ∅160	50,0	13,5	45,0	28,4	10	12398	12598	12498
Пескоуловитель ∅160	50,0	13,5	60,0	36,3	10	12399	12599	12499

Аксессуары

	Описание	Подходит для	Вес (кг)	Артикул
С защитной кромкой из оцинкованной стали
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из оцинкованной стали Общая длина 20 мм	60 мм	0,5	12375
		80 мм	0,6	12381
		100 мм	0,7	12380
	Торцевая стенка с патрубком (низкий канал) Оцинкованная сталь Общая длина 4 мм	60 мм, DN Ø50	0,2	12376
		80 мм, DN Ø50	0,3	12384
		100 мм, DN Ø75	0,3	12383
С защитной кромкой из нержавеющей стали
	Торцевая стенка Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 20 мм	V 100 E 0. – 20.	1,6	12485
	Торцевая стенка с выпускным отверстием и уплотнителем (LLD) Изготовлен из полимербетона ACO С интегрированным уплотнителем для горизонтального герметичного соединения труб Выпуск DN Ø110 С защитной кромкой из нержавеющей стали Общая длина 30 мм	V 100 E 0.	1,4	12486
		V 100 E 5.	1,5	12487
		V 100 E 10.	1,7	12488
		V 100 E 15.	2,0	12488
		V 100 E 20.	2,3	12490
	Адаптер для изменения направления потока Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 30 мм	V 100 E 0.	0,7	12493
		V 100 E 5.	0,8	12494
		V 100 E 10.	0,8	12495
		V 100 E 15.	0,9	12496
		V 100 E 20.	1,1	12497
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 20 мм	60 мм	0,5	12475
		80 мм	0,6	12481
		100 мм	0,7	12480
	Торцевая стенка с патрубком (низкий канал) Нержавеющая сталь Общая длина 6/4 мм	60 мм, DN Ø50	0,2	12476
		80 мм, DN Ø50	0,3	12484
		100 мм, DN Ø75	0,3	12483
С чугунной защитной кромкой
	Торцевая стенка Для начала и конца канала Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 20 мм	V 100 G 0. – 20.	1,6	12585
	Торцевая стенка с выпускным отверстием и уплотнителем (LLD) Изготовлен из полимербетона ACO С интегрированным уплотнителем для горизонтального герметичного соединения труб Выпуск DN Ø110 С чугунной защитной кромкой Общая длина 30 мм	V 100 G 0.	1,4	12586
		V 100 G 5.	1,5	12587
		V 100 G 10.	1,7	12588
		V 100 G 15.	2,0	12589
		V 100 G 20.	2,3	12590
	Адаптер для изменения направления потока Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 30 мм	V 100 G 0.	0,7	12593
		V 100 G 5.	0,8	12594
		V 100 G 10.	0,8	12595
		V 100 G 15.	0,9	12596
		V 100 G 20.	1,1	12597
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 20 мм	80 мм	0,6	12581
		100 мм	0,7	12580
Каскадный элемент
	Между типом 0 и 5 5 и 10 10 и 15 15 и 20	V 100	0,1	12600
	Между типом 0 и 10 10 и 20	V 100	0,4	12601
	Подъемный и рабочий ключ Длина: 600 мм	Multiline	1,5	600643
	Клей-герметик Для герметизации стыков на объекте Контейнер 0,5 кг	Multiline	0,9	02163

Назад к списку

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

Без привязки к бренду Подбираем варианта под ваш бюджет. От европейских до производителей СНГ.

Следим за монтажом Наш инженер на объекте контролирует подрядчика.

Мы не просто поставляем водоотводные лотки, очистные сооружения и насосные станции. Мы проектируем и внедряем системы, которые работают десятилетиями.
