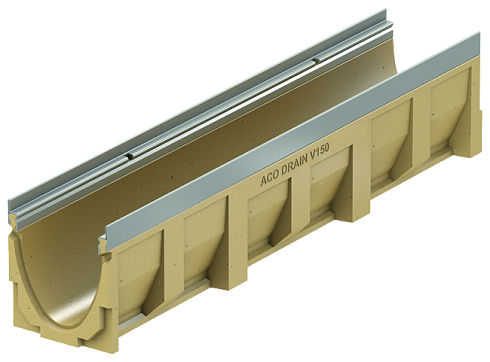

ACO Multiline V150

Name: albion.by
Rating: 5.0 (4 reviews)

В наличии

Описание

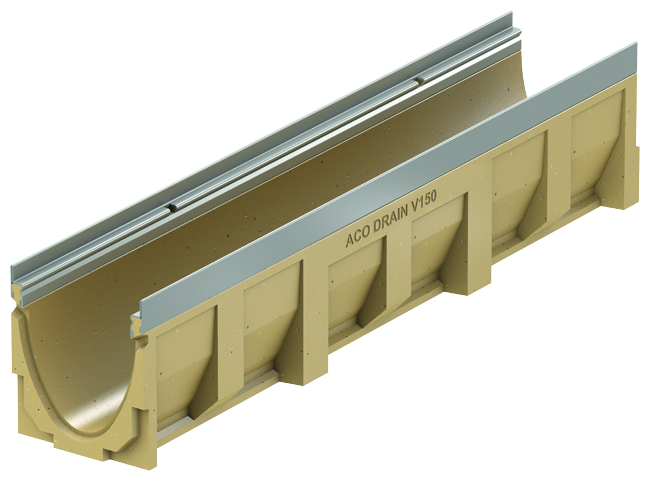

Канал из полимербетона ACO
Точная геометрия каналов и системы герметичного стыка позволяет выполнить полную герметизацию системы
V-образное сечение канала для лучших гидравлических показателей
Безболтовое запатентованное крепление Drainlock^® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
Возможность комплектации системы подсветкой
Герметичность системы до верхнего уровня канала
Система соответствует стандарту DIN EN 1433 / DIN 19580
Возможна поставка канала с кромкой из оцинкованной стали, нержавеющей стали или чугуна EN-GJS

Тип канала	Длина строит., см	Ширина строит., см	Высота строит., см		Масса, кг/шт.			Количество, т./палета	Артикул по виду кромки
Тип канала	Длина строит., см	Ширина строит., см	в начале	в конце	оцинк. сталь	чугунная	нерж, сталь	Количество, т./палета	оцинк. сталь	чугунная	нерж, сталь
0.0	100,0	18,5	21,0	21,0	27,8	29,0	28,0	16	12730	12930	12830
0.0.2²⁾	100,0	18,5	22,0	22,0	31,2	32,1	31,4	8	12731	12931	12831
0.1³⁾⁴⁾	50,0	18,5	21,0	21,0	12,8	15,0	13,0	8	12732	12932	12832
0.2²⁾³⁾	50,0	18,5	22,0	22,0	16,0	16,5	16,2	8	12733	12933	12833
1	100,0	18,5	21,0	21,5	27,9	28,3	27,9	8	12701	12901	12801
2	100,0	18,5	21,5	22,0	28,9	29,3	28,9	8	12702	12902	12802
3	100,0	18,5	22,0	22,5	29,4	30,0	29,5	8	12703	12903	12803
4	100,0	18,5	22,5	23,0	30,1	30,6	30,2	8	12704	12904	12804
5	100,0	18,5	23,0	23,5	30,5	31,0	30,6	8	12705	12905	12805
5.0	100,0	18,5	23,5	23,5	30,4	31,9	30,5	16	12740	12940	12840
5.0.2²⁾	100,0	18,5	24,5	24,5	35,8	36,0	36,0	8	12741	12941	12841
5.1³⁾⁴⁾	50,0	18,5	23,5	23,5	13,9	16,0	14,1	8	12742	12942	12842
5.2²⁾³⁾	50,0	18,5	24,5	24,5	16,8	20,6	17,0	8	12743	12943	12843
6	100,0	18,5	23,5	24,0	31,2	31,0	31,3	8	12706	12906	12806
7	100,0	18,5	24,0	24,5	31,9	32,4	31,9	8	12707	12907	12807
8	100,0	18,5	24,5	25,0	31,8	32,5	31,8	8	12708	12908	12808
9	100,0	18,5	25,0	25,5	33,2	33,9	33,2	8	12709	12909	12809
10	100,0	18,5	25,5	26,0	34,1	35,4	34,1	8	12710	12910	12810
10.0	100,0	18,5	26,0	26,0	32,7	33,8	32,8	16	12750	12950	12850
10.0.2²⁾	100,0	18,5	27,0	27,0	36,5	40,0	36,7	8	12751	12951	12851
10.1³⁾⁴⁾	50,0	18,5	26,0	26,0	14,8	16,9	15,0	8	12752	12952	12852
10.2²⁾³⁾	50,0	18,5	27,0	27,0	18,0	18,9	18,2	8	12753	12953	12853
15.0	100,0	18,5	28,5	28,5	35,1	36,8	35,2	8	12760	12960	12860
15.0.2²⁾	100,0	18,5	29,5	29,5	38,4	38,6	38,6	4	12761	12961	12861
15.1³⁾⁴⁾	50,0	18,5	28,5	28,5	16,1	18,1	16,3	8	12762	12962	12862
15.2²⁾³⁾	50,0	18,5	29,5	29,5	18,8	19,8	18,2	8	12763	12963	12863
20.0	100,0	18,5	31,0	31,0	36,1	38,4	36,2	8	12770	12970	12870
20.0.2²⁾	100,0	18,5	32,0	32,0	40,9	41,3	41,1	4	12771	12971	12871
20.1³⁾⁴⁾	50,0	18,5	31,0	31,0	16,8	19,4	17,0	8	12772	12972	12872
20.2²⁾³⁾	50,0	18,5	32,0	32,0	20,3	21,8	20,5	8	12773	12973	12873

¹⁾ Не подходит для поперечного размещения на автомагистралях и шоссе. Для этих целей рекомендуется система АСО Drain^® Monoblock RD 100/150/200 V.
²⁾ Канал с выпускным отверстием ∅160 в дне с профильным уплотнителем для герметичного соединения с канализацией.
³⁾ Канал с боковым подключением для выполнения Т-образного, крестообразного и Г-образного соединения.
⁴⁾ Канал с возможностью выбивания отверстия в дне ∅160.

Скачать каталог

Характеристики

Длина, мм	500, 1000
Класс нагрузки	B125 - E600
Цвет	Натуральный
Ширина, мм	150

Решетки

Решётки класса нагрузки С 250

Безболтовое запатентованное крепление Drainlock^® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
В виде поперечных мостиков
	Чугун EN-GJS	500	173	12	578	5,3	13070
Решётка сетчатая
	Чугун EN-GJS	500	173	29 x 12	595	5,3	13073
Ячеистая решётка Q+
	Оцинкованная сталь	1000	173	30 x 10	1182	5,8	133605
	Оцинкованная сталь	500	173	30 x 10	1182	2,8	133606
	Нержавеющая сталь	1000	173	30 x 10	1182	5,7	133607
	Нержавеющая сталь	500	173	30 x 10	1182	2,9	133608

Решётки класса нагрузки B 125

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Ячеистая решётка Q +
	Оцинкованная сталь	1000	173	30 x 10	1182	5,4	133601
	Оцинкованная сталь	500	173	30 x 10	1182	2,7	133602
	Нержавеющая сталь	1000	173	30 x 10	1182	5,3	133603
	Нержавеющая сталь	500	173	30 x 10	1182	2,7	133604
Крупноячеистые решётки
	Оцинкованная сталь	1000	173	9	687	5,1	133625
	Оцинкованная сталь	500	173	9	687	2,5	133626
	Нержавеющая сталь	1000	173	9	687	5,1	133627
	Нержавеющая сталь	500	173	9	687	2,6	133628
Мелкоячеистые решётки
	Нержавеющая сталь	1000	173	6	668	6,4	133633
	Нержавеющая сталь	500	173	6	668	3,1	133634

Решётки класса нагрузки D 400 (щелевая)

Рама соответствует стандарту DIN EN 1433 / DIN 19580

С центральным гнездом

С направляющими вкладками

С усиленным верхним кантом

Высота верхней части рамы 150 мм

Применяется в сочетании с каналами Multiline

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Щелевая рама
	Оцинкованная сталь	1000	180	12,5	125	10,5	49021
	Оцинкованная сталь	500	180	12,5	125	5,3	49022
	Нержавеющая сталь	1000	180	12,5	125	10,5	49783
	Нержавеющая сталь	500	180	12,5	125	5,3	49784
Щелевая рама с отверстиями для ревизии
	Оцинкованная сталь	500	174	12,5	125	14,5	49023
	Нержавеющая сталь	500	174	12,5	125	14,5	49785

Решётки класса нагрузки С 250 (щелевая)

Рама соответствует стандарту DIN EN 1433 / DIN 19580

Разработан для оптимальной пропускной способности

С направляющими вкладками

С усиленным верхним кантом

Высота верхней части рамы 105 мм

Применяется в сочетании с каналами Multiline

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Щелевая рама
	Оцинкованная сталь	1000	180	12,5	125	7,8	49955
	Оцинкованная сталь	500	180	12,5	125	4,0	49956
	Нержавеющая сталь	1000	180	12,5	125	13,0	49961
	Нержавеющая сталь	500	180	12,5	125	6,5	49962
Щелевая рама с отверстиями для ревизии
	Оцинкованная сталь	500	174	12,5	125	6,8	49957
	Нержавеющая сталь	500	174	12,5	125	4,0	49963

Решётки класса нагрузки D 400

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
В виде поперечных мостиков
	Чугун EN-GJS	500	173	12	578	6,4	23164
Ячеистая решётка
	Оцинкованная сталь	1000	173	30 x 10	1151	9,2	133609
	Оцинкованная сталь	500	173	30 x 10	1151	4,6	133610
	Нержавеющая сталь	1000	173	30 x 10	1151	9,2	133611
	Нержавеющая сталь	500	173	30 x 10	1151	4,6	133612
Дизайн Leaf
	Чугун EN-GJS, KTL	500	173		243	8,7	132098
Дизайн Home
	Чугун EN-GJS, KTL	500	173		211	6,3	132100
Дизайн Nature
	Чугун EN-GJS, KTL	500	173		133	3,1	132093

Решётки класса нагрузки Е 600

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Штампованные решётки
	Чугун EN-GJS	500	173	12	578	7,8	13071
Сетчатые решётки
	Чугун EN-GJS	500	173	25 x 12	514	8,2	13074
Закрытые
	Чугун EN-GJS	500	173			9,0	13072

Пескоуловитель, 500 мм

Наименование	Длина строит., см	Ширина строит., см	Вы сота строит., см	Масса, кг/шт.	Количество, шт./палета	Артикул по виду кромки
Наименование	Длина строит., см	Ширина строит., см	Вы сота строит., см	Масса, кг/шт.	Количество, шт./палета	оцинк. сталь	чугунная	нерж. сталь
Пескоуловитель ∅160	50,0	18,5	61,0	34,4	8	12791	12991	12891
Пескоуловитель ∅200	50,0	18,5	61,0	39,4	8	12792	12992	12892

Аксессуары

	Описание	Подходит для	Вес (кг)	Артикул
С защитной кромкой из оцинкованной стали
	Торцевая стенка Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из оцинкованной стали Общая длина 20 мм	V 150 S 0. – 20.	2,9	12785
	Трцевая стенка с выпускным отверстием и уплотнителем (LLD) Изготовлен из полимербетона ACO С интегрированным уплотнителем для горизонтального герметичного соединения труб Выпуск DN Ø110 С защитной кромкой из оцинкованной стали Общая длина 40 мм	V 150 S 0.	2,2	12786
		V 150 S 5.	2,7	12787
		V 150 S 10.	2,8	12788
		V 150 S 15.	3,1	12789
		V 150 S 20.	3,5	12790
	Адаптер для изменения направления потока Изготовлен из полимербетона ACO С защитной кромкой из оцинкованной стали Общая длина 40 мм	V 150 S 0.	1,4	12793
		V 150 S 5.	1,6	12794
		V 150 S 10.	1,7	12795
		V 150 S 15.	1,8	12796
		V 150 S 20.	1,9	12797
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из оцинкованной стали Общая длина 20 мм	Multiline	1,0	12780
	Торцевая стенка с патрубком (низкий канал) Оцинкованная сталь Общая длина 4 мм	120 мм, DN Ø75	0,5	134113
С защитной кромкой из нержавеющей стали
	Торцевая стенка Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 20 мм	V 150 E 0. – 20.	2,9	12885
	Торцевая стенка с выпускным отверстием и уплотнителем (LLD) Изготовлен из полимербетона ACO С интегрированным уплотнителем для горизонтального герметичного соединения труб Выпуск DN Ø110 С защитной кромкой и нержавеющей стали Общая длина 40 мм	V 150 E 0.	2,2	12886
		V 150 E 5.	2,7	12887
		V 150 E 10.	2,8	12888
		V 150 E 15.	3,1	12888
		V 150 E 20.	3,5	12890
	Адаптер для изменения направления потока Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 40 мм	V 150 E 0.	1,4	12893
		V 150 E 5.	1,6	12894
		V 150 E 10.	1,7	12895
		V 150 E 15.	1,8	12896
		V 150 E 20.	1,9	12897
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 20 мм	Multiline	1,0	12880
	Торцевая стенка с патрубком (низкий канал) Нержавеющая сталь Общая длина 4 мм	120 мм, DN Ø75	0,5	134114
С чугунной защитной кромкой
	Торцевая стенка Для начала и конца канала Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 20 мм	V 150 G 0. – 20.	2,9	12985
	Торцевая стенка с выпускным отверстием и уплотнителем (LLD) Изготовлен из полимербетона ACO С интегрированным уплотнителем для горизонтального герметичного соединения труб Выпуск DN Ø110 С чугунной защитной кромкой Общая длина 40 мм	V 150 G 0.	2,2	12986
		V 150 G 5.	2,7	12987
		V 150 G 10.	2,8	12988
		V 150 G 15.	3,1	12989
		V 150 G 20.	3,5	12990
	Адаптер для изменения направления потока Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 40 мм	V 150 G 0.	1,4	12993
		V 150 G 5.	1,6	12994
		V 150 G 10.	1,7	12995
		V 150 G 15.	1,8	12996
		V 150 G 20.	1,9	12997
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 20 мм	Multiline	1,0	12980
Каскадный элемент
	Между типом 0 и 5 5 и 10 10 и 15 15 и 20	V 150	0,3	13000
	Между типом 0 и 10 10 и 20	V 150	0,5	13001
	Подъемный и рабочий ключ Длина: 600 мм	Multiline	1,5	600643
	Клей-герметик Для герметизации стыков на объекте Контейнер 0,5 кг	Multiline	0,9	02163
