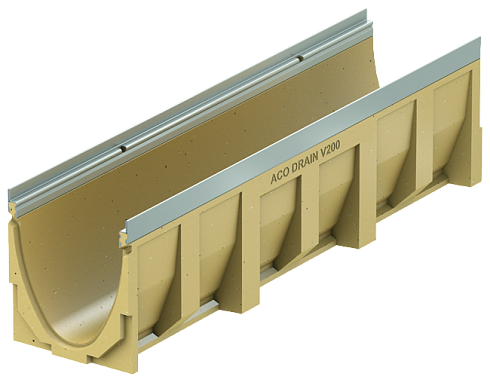

ACO Multiline V200

Name: albion.by
Rating: 5.0 (4 reviews)

В наличии

Описание

Канал из полимербетона ACO
Точная геометрия каналов и системы герметичного стыка позволяет выполнить полную герметизацию системы
V-образное сечение канала для лучших гидравлических показателей
Безболтовое запатентованное крепление Drainlock^® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
Система соответствует стандарту DIN EN 1433 / DIN 19580
Возможна поставка канала с кромкой из оцинкованной стали, нержавеющей стали или чугуна EN-GJS

Тип канала	Длина строит., см	Ширина строит., см	Высота строит., см		Масса, кг/шт.			Количество, шт./палета	Артикул по виду кромки
Тип канала	Длина строит., см	Ширина строит., см	в начале	в конце	оцинк. сталь	чугунная	нерж, сталь	Количество, шт./палета	оцинк. сталь	чугунная	нерж, сталь
0.0	100,0	23,5	26,5	26,5	38,9	39,4	39,1	9	13130	13330	13230
0.0.2²⁾	100,0	23,5	27,5	27,5	40,7	43,2	40,8	6	13131	13331	13231
0.1³⁾⁴⁾	50,0	23,5	26,5	26,5	21,3	23,5	21,5	6	13132	13332	13232
0.2²⁾³⁾	50,0	23,5	27,5	27,5	21,6	22,3	21,8	6	13133	13333	13233
1	100,0	23,5	26,5	27,0	37,0	39,2	37,2	6	13101	13301	13201
2	100,0	23,5	27,0	27,5	38,9	39,7	39,1	6	13102	13302	13202
3	100,0	23,5	27,5	28,0	40,0	40,7	40,2	6	13103	13303	13203
4	100,0	23,5	28,0	28,5	40,0	41,1	40,2	6	13104	13304	13204
5	100,0	23,5	28,5	29,0	40,4	41,8	40,6	6	13105	13305	13205
5.0	100,0	23,5	29,0	29,0	40,6	41,3	40,8	9	13140	13340	13240
5.0.2²⁾	100,0	23,5	30,0	30,0	44,1	45,3	44,3	6	13141	13341	13241
5.1³⁾⁴⁾	50,0	23,5	29,0	29,0	23,1	24,4	23,3	6	13142	13342	13242
5.2²⁾³⁾	50,0	23,5	30,0	30,0	24,6	23,3	24,8	6	13143	13343	13243
6	100,0	23,5	29,0	29,5	41,0	41,9	41,2	6	13106	13306	13206
7	100,0	23,5	29,5	30,0	41,2	24,1	41,4	6	13107	13307	13207
8	100,0	23,5	30,0	30,5	41,6	42,5	41,8	6	13108	13308	13208
9	100,0	23,5	30,5	31,0	41,9	42,7	42,1	6	13109	13309	13209
10	100,0	23,5	31,0	31,5	42,5	47,4	42,7	6	13110	13310	13210
10.0	100,0	23,5	31,5	31,5	42,9	44,4	43,1	9	13150	13350	13250
10.0.2²⁾	100,0	23,5	32,5	32,5	46,7	45,9	46,9	6	13151	13351	13251
10.1³⁾⁴⁾	50,0	23,5	31,5	31,5	23,7	26,0	23,9	6	13152	13352	13252
10.2²⁾³⁾	50,0	23,5	32,5	32,5	24,7	24,8	24,7	6	13153	13353	13253
15.0	100,0	23,5	34,0	34,0	44,9	46,1	45,1	6	13160	13360	13260
15.0.2²⁾	100,0	23,5	35,0	35,0	49,5	50,0	49,7	3	13161	13361	13261
15.1³⁾⁴⁾	50,0	23,5	34,0	34,0	25,3	27,2	25,5	6	13162	13362	13262
15.2²⁾³⁾	50,0	23,5	35,0	35,0	25,7	26,2	25,9	6	13163	13363	13263
20.0	100,0	23,5	36,5	36,5	47,7	48,3	47,9	6	13170	13370	13270
20.0.2²⁾	100,0	23,5	37,5	37,5	52,6	53,0	52,8	3	13171	13371	13271
20.1³⁾⁴⁾	50,0	23,5	36,5	36,5	27,2	29,3	27,4	6	13172	13372	13272
20.2²⁾³⁾	50,0	23,5	37,5	37,5	26,0	27,8	26,2	6	13173	13373	13273

¹⁾ Не подходит для поперечного размещения на автомагистралях и шоссе. Для этих целей рекомендуется система АСО Drain^® Monoblock RD 100/150/200 V.
²⁾ Канал с выпускным отверстием ∅200 в дне с профильным уплотнителем для герметичного соединения с канализацией.
³⁾ Канал с боковым подключением для выполнения Т-образного, крестообразного и Г-образного соединения.
⁴⁾ Канал с возможностью выбивания отверстия в дне ∅200.

Скачать каталог

Характеристики

Длина, мм	500, 1000
Класс нагрузки	B125 - E600
Цвет	Натуральный
Ширина, мм	200

Решетки

Решётки класса нагрузки D 400

Безболтовое запатентованное крепление Drainlock^® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
В виде поперечных мостиков
	Чугун EN-GJS	500	223	12	740	9,8	23224
Решётка для точечного освещения, с отверстием
	Чугун EN-GJS, KTL-покрытие	500	223	12	715	9,6	13478
Решётка для точечного освещения, без отверстия
	Чугун EN-GJS, KTL-покрытие	500	223	12	740	11,6	13477
Сетчатая решётка
	Чугун EN-GJS	500	223	26 x 14	756	11,7	13474
Решётка Freestyle Флаг
	Чугун EN-GJS	500	223	12	355	11,5	132041
Ячеистая решётка
	Оцинкованная сталь	1000	223	16 x 22	1391	12,9	133621
	Оцинкованная сталь	500	223	16 x 22	1391	6,4	133622
	Нержавеющая сталь	1000	223	16 x 22	1391	13,0	133623
	Нержавеющая сталь	500	223	16 x 22	1391	6,5	133624

Решётки класса нагрузки С 250

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
В виде поперечных мостиков
	Чугун EN-GJS	500	223	12	740	8,6	13470
Решётка сетчатая
	Чугун EN-GJS	500	223	31 x 14	905	7,5	13473
Ячеистая решётка Q +
	Оцинкованная сталь	1000	223	17 x 23	1377	10,7	133617
	Оцинкованная сталь	500	223	17 x 23	1377	5,2	133618
	Нержавеющая сталь	1000	223	17 x 23	1377	10,7	133619
	Нержавеющая сталь	500	223	17 x 23	1377	5,3	133620

Решётки класса нагрузки E 600

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
В виде поперечных мостиков
	Чугун EN-GJS	500	223	12	740	11,9	13471
Сетчатые решётки
	Чугун EN-GJS	500	223	26 x 14	756	11,7	13474
Закрытые
	Чугун EN-GJS	500	223			12,6	13472

Решётки класса нагрузки B 125

Решётка соответствует стандарту DIN EN 1433 / DIN 19580

	Материал	Размер		Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
	Материал	Длина (мм)	Ширина (мм)	Впускное отверстие (мм)	Площадь отверстий (см²/м)	Вес (кг)	Артикул
Ячеистая решётка Q+
	Оцинкованная сталь	1000	223	30 x 10	1350	12,6	133613
	Оцинкованная сталь	500	223	30 x 10	1350	6,3	133614
	Нержавеющая сталь	1000	223	30 x 10	1575	7,22	133615
	Нержавеющая сталь	500	223	30 x 10	1575	3,65	133616
Крупноячеистые решётки
	Оцинкованная сталь	1000	223	9	846	7,4	133629
	Оцинкованная сталь	500	223	9	846	3,6	133630
	Нержавеющая сталь	1000	223	9	846	7,4	133631
	Нержавеющая сталь	500	223	9	846	3,7	133632
Мелкоячеистые решётки
	Нержавеющая сталь	1000	223	6	867	8,1	133635
	Нержавеющая сталь	500	223	6	867	4,0	133636

Пескоуловитель, 500 мм

Наименование	Длина строит., см	Ширина строит., см	Высота строит., см	Масса, кг/шт.	Количество, шт./палета	Артикул по виду кромки
Наименование	Длина строит., см	Ширина строит., см	Высота строит., см	Масса, кг/шт.	Количество, шт./палета	оцинк. сталь	чугунная	нерж. сталь
Пескоуловитель ∅160	50,0	23,5	67,0	42,4	6	13191	13391	13291
Пескоуловитель ∅200	50,0	23,5	67,0	41,5	6	13192	13392	13292

Аксессуары

	Описание	Подходит для	Вес (кг)	Артикул
С защитной кромкой из оцинкованной стали
	Торцевая стенка Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из оцинкованной стали Общая длина 20 мм	V 200 S 0. – 20.	3,4	13185
	Торцевая стенка с выпускным отверстием и уплотнителем (LLD) Изготовлен из полимербетона ACO С интегрированным уплотнителем для горизонтального герметичного соединения труб Выпуск DN Ø200 С защитной кромкой из оцинкованной стали Общая длина 40 мм	V 200 S 0.	3,2	13186
		V 200 S 5.	3,7	13187
		V 200 S 10.	3,9	13188
		V 200 S 15.	4,4	13189
		V 200 S 20.	4,6	13190
	Адаптер для изменения направления потока Изготовлен из полимербетона ACO С защитной кромкой из оцинкованной стали Общая длина 40 мм	V 200 S 0.	2,1	13193
		V 200 S 5.	2,3	13194
		V 200 S 10.	2,4	13195
		V 200 S 15.	2,5	13196
		V 200 S 20.	2,7	13197
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из оцинкованной стали Общая длина 20 мм	Multiline	1,2	13180
	Торцевая стенка с патрубком (низкий канал) Оцинкованная сталь Общая длина 4 мм	120 мм, DN Ø75	0,6	134173
С защитной кромкой из нержавеющей стали
	Торцевая стенка Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 20 мм	V 200 E 0. – 20.	3,5	13285
	Торцевая стенка с выпускным отверстием и уплотнителем (LLD) Изготовлен из полимербетона ACO С интегрированным уплотнителем для горизонтального герметичного соединения труб Выпуск DN Ø200 С защитной кромкой из нержавеющей стали Общая длина 40 мм	V 200 E 0.	3,3	13286
		V 200 E 5.	3,7	13287
		V 200 E 10.	4,0	13288
		V 200 E 15.	4,6	13288
		V 200 E 20.	4,8	13290
	Адаптер для изменения направления потока Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 40 мм	V 200 E 0.	2,2	13293
		V 200 E 5.	2,3	13294
		V 200 E 10.	2,4	13295
		V 200 E 15.	2,5	13296
		V 200 E 20.	2,7	13297
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С защитной кромкой из нержавеющей стали Общая длина 20 мм	Multiline	1,3	13280
	Торцевая стенка с патрубком (низкий канал) Нержавеющая сталь Общая длина 4 мм	120 мм, DN Ø75	0,6	134174
С чугунной защитной кромкой
	Торцевая стенка Для начала и конца канала Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 20 мм	V 200 G 0. – 20.	3,6	13385
	Торцевая стенка с выпускным отверстием и уплотнителем (LLD) Изготовлен из полимербетона ACO С интегрированным уплотнителем для горизонтального герметичного соединения труб Выпуск DN Ø200 С чугунной защитной кромкой Общая длина 40 мм	V 200 G 0.	3,4	13386
		V 200 G 5.	3,9	13387
		V 200 G 10.	4,1	13388
		V 200 G 15.	4,9	13389
		V 200 G 20.	5,1	13390
	Адаптер для изменения направления потока Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 40 мм	V 200 G 0.	2,6	13393
		V 200 G 5.	2,7	13394
		V 200 G 10.	2,8	13395
		V 200 G 15.	2,9	13396
		V 200 G 20.	3,1	13397
	Торцевая стенка (низкий канал) Для начала и конца канала Изготовлен из полимербетона ACO С чугунной защитной кромкой Общая длина 20 мм	Multiline	1,4	13380
Каскадный элемент
	Между типом 0 и 5 5 и 10 10 и 15 15 и 20	V 200	0,3	13400
	Между типом 0 и 10 10 и 20	V 200	0,5	13401
	Подъемный и рабочий ключ Длина: 600 мм	Multiline	1,5	600643
	Клей-герметик Для герметизации стыков на объекте Контейнер 0,5 кг	Multiline	0,9	02163
