Описание

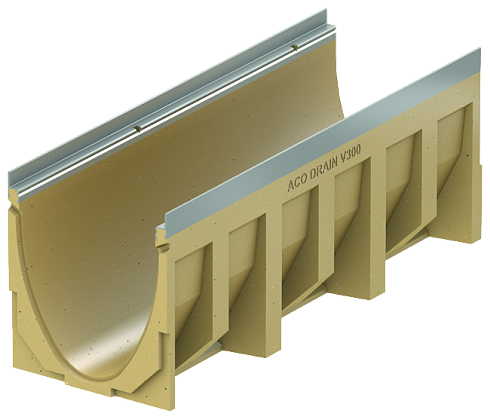

- Канал из полимербетона ACO
- Точная геометрия каналов и системы герметичного стыка позволяет выполнить полную герметизацию системы
- V-образное сечение канала для лучших гидравлических показателей
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Система соответствует стандарту DIN EN 1433 / DIN 19580
- Возможна поставка канала с кромкой из оцинкованной стали, нержавеющей стали или чугуна EN-GJS

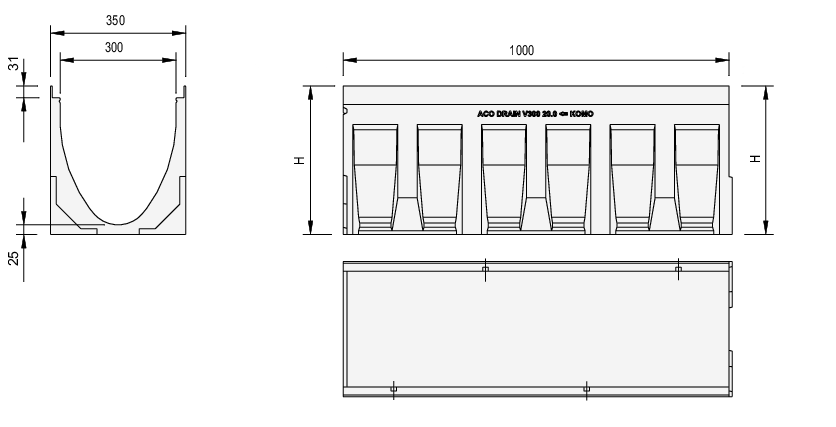

| Тип канала | Длина строит., см | Ширина строит., см | Высота строит., см | Масса, кг/шт. | Количество, шт./палета | Артикул по виду кромки | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| в начале | в конце | оцинк. сталь | чугунная | нерж, сталь | оцинк. сталь | чугунная | нерж, сталь | ||||
| 0.0 | 100,0 | 35,0 | 38,5 | 38,5 | 68,4 | 68,7 | 64,3 | 4 | 13530 | 13730 | 13630 |
| 0.0.22) | 100,0 | 35,0 | 39,5 | 39,5 | 75,5 | 77,8 | 75,7 | 4 | 13531 | 13731 | 13631 |
| 0.13)4) | 50,0 | 35,0 | 38,5 | 38,5 | 37,3 | 40,7 | 37,5 | 4 | 13532 | 13732 | 13632 |
| 0.22)3) | 50,0 | 35,0 | 39,5 | 39,5 | 40,0 | 41,2 | 40,2 | 4 | 13533 | 13733 | 13633 |
| 1 | 100,0 | 35,0 | 38,5 | 39,0 | 64,5 | 63,4 | 64,7 | 4 | 13501 | 13701 | 13601 |
| 2 | 100,0 | 35,0 | 39,0 | 39,5 | 65,6 | 66,7 | 65,8 | 4 | 13502 | 13702 | 13602 |
| 3 | 100,0 | 35,0 | 39,5 | 40,0 | 66,2 | 67,1 | 65,4 | 4 | 13503 | 13703 | 13603 |
| 4 | 100,0 | 35,0 | 40,0 | 40,5 | 66,7 | 65,6 | 66,9 | 4 | 13504 | 13704 | 13604 |
| 5 | 100,0 | 35,0 | 40,5 | 41,0 | 67,3 | 66,9 | 67,5 | 4 | 13505 | 13705 | 13605 |
| 5.0 | 100,0 | 35,0 | 41,0 | 41,0 | 68,5 | 68,8 | 67,1 | 4 | 13540 | 13740 | 13640 |
| 5.0.22) | 100,0 | 35,0 | 42,0 | 42,0 | 79,2 | 80,6 | 79,4 | 4 | 13541 | 13741 | 13641 |
| 5.13)4) | 50,0 | 35,0 | 41,0 | 41,0 | 40,1 | 43,0 | 40,3 | 4 | 13542 | 13742 | 13642 |
| 5.22)3) | 50,0 | 35,0 | 42,0 | 42,0 | 40,7 | 42,9 | 40,9 | 4 | 13543 | 13743 | 13643 |
| 6 | 100,0 | 35,0 | 41,0 | 41,5 | 67,8 | 68,4 | 68,0 | 4 | 13506 | 13706 | 13606 |
| 7 | 100,0 | 35,0 | 41,5 | 42,0 | 68,4 | 69,0 | 68,6 | 4 | 13507 | 13707 | 13607 |
| 8 | 100,0 | 35,0 | 42,0 | 42,5 | 68,8 | 70,1 | 69,0 | 4 | 13508 | 13708 | 13608 |
| 9 | 100,0 | 35,0 | 42,5 | 43,0 | 69,4 | 71,9 | 69,6 | 4 | 13509 | 13709 | 13609 |
| 10 | 100,0 | 35,0 | 43,0 | 43,5 | 70,6 | 72,5 | 70,8 | 4 | 13510 | 13710 | 13610 |
| 10.0 | 100,0 | 35,0 | 43,5 | 43,5 | 71,0 | 71,5 | 69,6 | 4 | 13550 | 13750 | 13650 |
| 10.0.22) | 100,0 | 35,0 | 44,5 | 44,5 | 83,2 | 83,6 | 89,4 | 4 | 13551 | 13751 | 13651 |
| 10.13)4) | 50,0 | 35,0 | 43,5 | 43,5 | 42,7 | 45,0 | 42,9 | 4 | 13552 | 13752 | 13652 |
| 10.22)3) | 50,0 | 35,0 | 44,5 | 44,5 | 42,5 | 44,8 | 42,7 | 4 | 13553 | 13753 | 13653 |
| 15.0 | 100,0 | 35,0 | 46,0 | 46,0 | 70,7 | 73,2 | 70,9 | 4 | 13560 | 13760 | 13660 |
| 15.0.22) | 100,0 | 35,0 | 47,0 | 47,0 | 85,8 | 87,2 | 86,0 | 4 | 13561 | 13761 | 13661 |
| 15.13)4) | 50,0 | 35,0 | 46,0 | 46,0 | 43,6 | 46,8 | 43,8 | 4 | 13562 | 13762 | 13662 |
| 15.22)3) | 50,0 | 35,0 | 47,0 | 47,0 | 46,2 | 47,1 | 46,4 | 4 | 13563 | 13763 | 13663 |
| 20.0 | 100,0 | 35,0 | 48,5 | 48,5 | 74,4 | 77,4 | 74,6 | 4 | 13570 | 13770 | 13670 |
| 20.0.22) | 100,0 | 35,0 | 49,5 | 49,5 | 90,3 | 92,4 | 90,5 | 4 | 13571 | 13771 | 13671 |
| 20.13)4) | 50,0 | 35,0 | 48,5 | 48,5 | 46,8 | 49,5 | 47,0 | 4 | 13572 | 13772 | 13672 |
| 20.22)3) | 50,0 | 35,0 | 49,5 | 49,5 | 47,5 | 48,8 | 47,7 | 4 | 13573 | 13773 | 13673 |
1) Не подходит для поперечного размещения на автомагистралях и шоссе. Для этих целей рекомендуется система АСО Drain® Monoblock RD 100/150/200 V.
2) Канал с выпускным отверстием ∅200 в дне с профильным уплотнителем для герметичного соединения с канализацией.
3) Канал с боковым подключением для выполнения Т-образного, крестообразного и Г-образного соединения.
4) Канал с возможностью выбивания отверстия в дне ∅200.
Скачать каталог
Характеристики
| Длина, мм | 500, 1000 |
| Класс нагрузки | B125 - E600 |
| Цвет | Натуральный |
| Ширина, мм | 300 |
Решетки
Решётки класса нагрузки E 600
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| В виде поперечных мостиков | |||||||
|
Чугун EN-GJS | 500 | 338 | 12 | 1146 | 23,0 | 13871 |
| Сетчатые решётки | |||||||
|
Чугун EN-GJS | 500 | 338 | 25 x 18 | 1146 | 24,6 | 13874 |
| Закрытые | |||||||
|
Чугун EN-GJS | 500 | 338 | 25,8 | 13872 | ||
Решётки класса нагрузки B 125
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| Ячеистая решётка Q + | |||||||
|
Оцинкованная сталь | 500 | 338 | 30 x 10 | 2032 | 12,0 | 132006 |
|
Нержавеющая сталь | 500 | 338 | 30 x 10 | 2032 | 12,0 | 132016 |
Решётки класса нагрузки C 250
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| В виде поперечных мостиков | |||||||
|
|
Чугун EN-GJS | 500 | 338 | 12 | 1146 | 17,9 | 13870 |
| Решётка сетчатая | |||||||
|
Чугун EN-GJS | 500 | 338 | 30 x 18 | 1381 | 16,3 | 13873 |
| Ячеистая решётка Q + | |||||||
|
Оцинкованная сталь | 500 | 338 | 16 x 22 | 2139 | 14,9 | 13819 |
|
Нержавеющая сталь | 500 | 338 | 16 x 22 | 2139 | 14,9 | 13849 |
Решётки класса нагрузки D 400
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| В виде поперечных мостиков | |||||||
|
|
Чугун EN-GJS | 500 | 338 | 12 | 1146 | 23,0 | 13871 |
| Решётка сетчатая | |||||||
|
|
Чугун EN-GJS | 500 | 338 | 25 x 18 | 1146 | 24,6 | 13874 |
| Ячеистая решётка Q + | |||||||
|
|
Оцинкованная сталь | 500 | 338 | 16 x 22 | 2139 | 17,4 | 13821 |
|
|
Нержавеющая сталь | 500 | 338 | 16 x 22 | 2139 | 17,4 | 13851 |

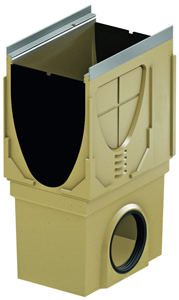

Пескоуловитель, 500 мм
| Наименование | Длина строит., см | Ширина строит., см | Высота строит., см | Масса, кг/шт. | Количество, шт./палета | Артикул по виду кромки | ||
|---|---|---|---|---|---|---|---|---|
| оцинк. сталь | чугунная | нерж. сталь | ||||||
| Пескоуловитель ∅160 | 50,0 | 35,0 | 86,0 | 67,7 | 8 | 13591 | 13791 | 13691 |
| Пескоуловитель ∅200 | 50,0 | 35,0 | 86,0 | 67,0 | 8 | 13592 | 13792 | 13692 |
Аксессуары
Подъемный и рабочий ключ
- Длина: 600 мм
| Описание | Подходит для |
Вес (кг) |
Артикул | |
|---|---|---|---|---|
| С защитной кромкой из оцинкованной стали | ||||
|
Торцевая стенка
|
V 300 S 0. – 20. | 9,9 | 13585 |
|
Торцевая стенка с выпускным отверстием и уплотнителем (LLD)
|
V 300 S 0. | 8,9 | 13586 |
| V 300 S 5. | 9,3 | 13587 | ||
| V 300 S 10. | 9,6 | 13588 | ||
| V 300 S 15. | 10,4 | 13589 | ||
| V 300 S 20. | 11,1 | 13590 | ||
|
Адаптер для изменения направления потока
|
V 300 S 0. | 4,7 | 13593 |
| V 300 S 5. | 4,9 | 13594 | ||
| V 300 S 10. | 5,1 | 13595 | ||
| V 300 S 15. | 5,5 | 13596 | ||
| V 300 S 20. | 5,7 | 13597 | ||
|
Торцевая стенка (низкий канал)
|
Multiline | 2,8 | 13580 |
|
Торцевая стенка с патрубком (низкий канал)
|
120 мм, DN Ø75 | 0,9 | 134115 |
| С защитной кромкой из нержавеющей стали | ||||
|
Торцевая стенка
|
V 300 E 0. – 20. | 10,0 | 13685 |
|
Торцевая стенка с выпускным отверстием и уплотнителем (LLD)
|
V 300 E 0. | 8,8 | 13686 |
| V 300 E 5. | 9,3 | 13687 | ||
| V 300 E 10. | 9,8 | 13688 | ||
| V 300 E 15. | 10,4 | 13688 | ||
| V 300 E 20. | 11,1 | 13690 | ||
|
Адаптер для изменения направления потока
|
V 300 E 0. | 4,7 | 13693 |
| V 300 E 5. | 4,9 | 13694 | ||
| V 300 E 10. | 5,1 | 13695 | ||
| V 300 E 15. | 5,5 | 13696 | ||
| V 300 E 20. | 5,7 | 13697 | ||
|
Торцевая стенка (низкий канал)
|
Multiline | 2,9 | 13680 |
|
Торцевая стенка с патрубком (низкий канал)
|
120 мм, DN Ø75 | 0,9 | 134116 |
| С чугунной защитной кромкой | ||||
|
Торцевая стенка
|
V 300 G 0. – 20. | 10,3 | 13785 |
|
Торцевая стенка с выпускным отверстием и уплотнителем (LLD)
|
V 300 G 0. | 9,3 | 13786 |
| V 300 G 5. | 9,8 | 13787 | ||
| V 300 G 10. | 10,3 | 13788 | ||
| V 300 G 15. | 10,9 | 13789 | ||
| V 300 G 20. | 11,6 | 13790 | ||
|
Адаптер для изменения направления потока
|
V 300 G 0. | 5,2 | 13793 |
| V 300 G 5. | 5,4 | 13794 | ||
| V 300 G 10. | 5,6 | 13795 | ||
| V 300 G 15. | 6,0 | 13796 | ||
| V 300 G 20. | 6,2 | 13797 | ||
|
Торцевая стенка (низкий канал)
|
Multiline | 3,3 | 13780 |
| Каскадный элемент | ||||
|
Между типом
|
V 300 | 0,3 | 13800 |
Между типом
|
V 300 | 0,5 | 13801 | |
|
Подъемный и рабочий ключ
|
Multiline | 1,5 | 600643 |
|
Клей-герметик
|
Multiline | 0,9 | 02163 |
