Описание
- Канал из полимербетона ACO
- Точная геометрия каналов и системы герметичного стыка позволяет выполнить полную герметизацию системы
- V-образное сечение канала для лучших гидравлических показателей
- Безболтовое запатентованное крепление Drainlock® надёжно фиксирует решётку и делает канал обслуживаемым на протяжении всего срока эксплуатации
- Система соответствует стандарту DIN EN 1433 / DIN 19580
| Тип канала | Длина строит., см | Ширина строит., см | Высота строит., см | Масса, кг/шт. | Количество, шт./палета | Артикул |
|---|---|---|---|---|---|---|
| 0,0 | 100,0 | 55,0 | 59,0 | 156,3 | 2 | 13500 |
| 0,11) | 100,0 | 55,0 | 63,0 | 190,1 | 1 | 13511 |
| 0,22) | 100,0 | 55,0 | 66,5 | 216,0 | 1 | 13513 |
1) канал с боковым подключением для выполнения Т-образного, крестового и Г-образного подключения.
2) с выпускным отверстием ∅400 с профильным уплотнением для герметичного соединения с каналом.
Скачать каталог
Характеристики
| Длина, мм | 1000 |
| Класс нагрузки | D400 - E600 |
| Цвет | Натуральный |
| Ширина, мм | 500 |
Решетки
Решётки класса нагрузки E 600
| Материал | Размер |
Впускное отверстие (мм) |
Площадь отверстий (см2/м) |
Вес (кг) |
Артикул | ||
|---|---|---|---|---|---|---|---|
|
Длина (мм) |
Ширина (мм) |
||||||
| В виде поперечных мостиков | |||||||
|
Чугун EN-GJS | 500 | 538 | 20 | 1978 | 42,3 | 13890 |

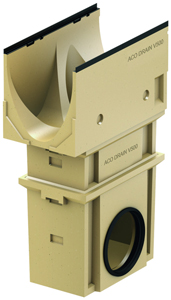

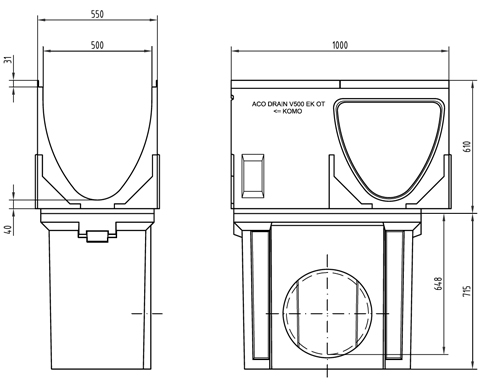

Пескоуловитель, 1000 мм
| Наименование | Длина строит., см | Ширина строит., см | Высота строит., см | Масса, кг/шт. | Количество, шт./палета | Артикул |
|---|---|---|---|---|---|---|
| Верхняя часть | 100,0 | 55,0 | 61,0 | 202,3 | 1 | 13512 |
| Промежуточная часть | - | 52,0 | 33,0 | 72,0 | 1 | 10822 |
| Нижняя часть ∅4002)3) | - | 52,0 | 71,5 | 168,0 | 1 | 10823 |
3) корзина для сбора песка и мусора согласно DIN 4052-С2, СЗ, D1
Аксессуары
| Описание |
Вес (кг) |
Артикул | |
|---|---|---|---|
|
Торцевая стенка
|
32,0 | 13514 |
|
Торцевая стенка с выпускным отверстием и уплотнителем (LLD)
|
30,0 | 13515 |
|
Адаптер для изменения направления потока
|
14,0 | 13516 |
|
Подъемный и рабочий ключ
|
1,5 | 600643 |
|
Клей-герметик
|
0,9 | 02163 |
