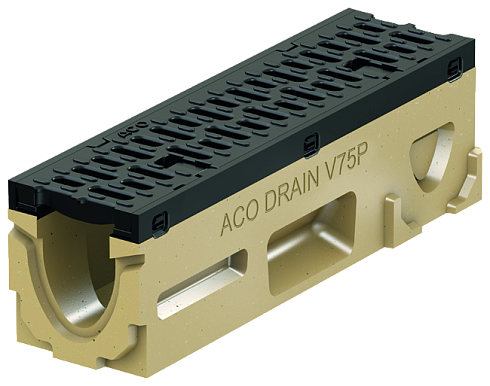

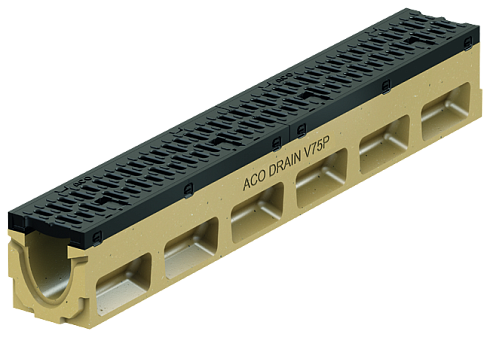

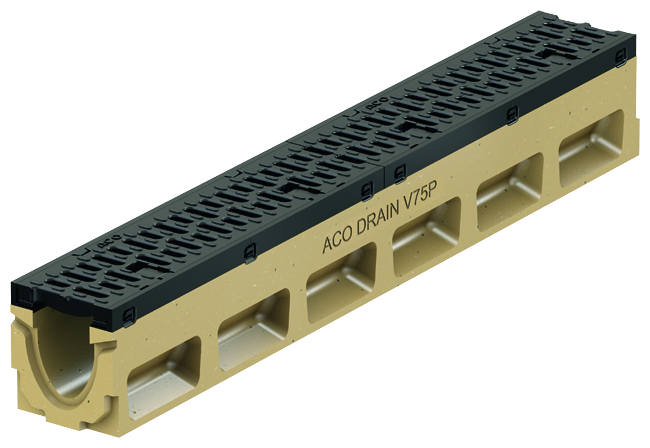

PowerDrain V 75 / 100 P

Name: albion.by
Rating: 5.0 (4 reviews)

В наличии

Описание

Из полимербетона ACO

инновационная система;

V-образная форма сечения каналов обеспечивает эффективные гидравлические свойства системы при уникальных размерах ширины каналов в свету: 75, 125, 175, 275 мм;

прочные боковые стенки каналов обеспечивают устойчивость к самым высоким классам нагрузки (F 900);

специальные накладки на кромке канала полностью предотвращают шум во время дорожного движения и прочно фиксируют решетку;

специальное покрытие KTL чугуных кромок и решеток;

возможность полной герметизации соединений каналов;

уникальное крепление решеток Powerlock^®;

cогласно общепринятым строительным нормам подходят для установки в погрузочно-разгрузочных зонах;

cистема соответствует стандарту DIN EN 1433 / DIN 19580.

Тип	Длина строит., см	Ширина строит., см	Высота строит.		Масса, кг/шт.	Кол-во, шт./ палета	Артикул
Тип	Длина строит., см	Ширина строит., см	Начало, см	Оконч., см	Масса, кг/шт.	Кол-во, шт./ палета	Артикул
0.0	100,0	13,5	15,0	15,0	32,7	24	11500
0.0.2²⁾	100,0	13,5	15,0	15,0	32,4	20	11501
0.1³⁾⁴⁾	50,0	13,5	15,0	15,0	16,8	24	11502
0.2²⁾³⁾	50,0	13,5	15,0	15,0	16,1	40	11503
1	100,0	13,5	15,0	15,5	32,9	24	11541
2	100,0	13,5	15,5	16,0	33,2	24	11542
3	100,0	13,5	16,0	16,5	33,6	24	11543
4	100,0	13,5	16,5	17,0	34,2	24	11544
5	100,0	13,5	17,0	17,5	34,4	24	11545
5.0	100,0	13,5	17,5	17,5	35,5	24	11510
5.0.2²⁾	100,0	13,5	17,5	17,5	35,2	20	11511
5.1³⁾⁴⁾	50,0	13,5	17,5	17,5	17,7	20	11512
5.2²⁾³⁾	50,0	13,5	17,5	17,5	17,4	40	11513
6	100,0	13,5	17,5	18,0	34,5	24	11546
7	100,0	13,5	18,0	18,5	35,0	24	11547
8	100,0	13,5	18,5	19,0	35,4	24	11548
9	100,0	13,5	19,0	19,5	36,0	24	11549
10	100,0	13,5	19,5	20,0	36,3	24	11550
10.0	100,0	13,5	20,0	20,0	36,9	24	11520
10.0.2²⁾	100,0	13,5	20,0	20,0	37,0	20	11521
10.1³⁾⁴⁾	50,0	13,5	20,0	20,0	19,4	24	11522
10.2²⁾³⁾	50,0	13,5	20,0	20,0	18,7	40	11523
20.0	100,0	13,5	25,0	25,0	43,9	24	11530
20.0.2²⁾	100,0	13,5	25,0	25,0	41,3	24	11531
20.1³⁾⁴⁾	50,0	13,5	25,0	25,0	22,1	24	11532
20.2²⁾³⁾	50,0	13,5	25,0	25,0	21,5	24	11533

¹⁾ Не применять для отвода воды поперек автострад и магистралей.
Для этого применяется система АСО Drain^® Monoblock RD 100/150/200/300 V.
²⁾ Канал с выпускным отверстием в дне ∅110 мм с профильно-лабиринтным уплотнителем для герметичного соединения с канализацией.
³⁾ Канал с боковым подключением для выполнения Т-образного, крестообразного и Г-образного соединения.
⁴⁾ Канал с возможностью выбивания отверстия в дне ∅110 мм.

Скачать каталог

Характеристики

Длина, мм	500, 1000
Класс нагрузки	A 15 – F 900
Цвет	Натуральный
Ширина, мм	135

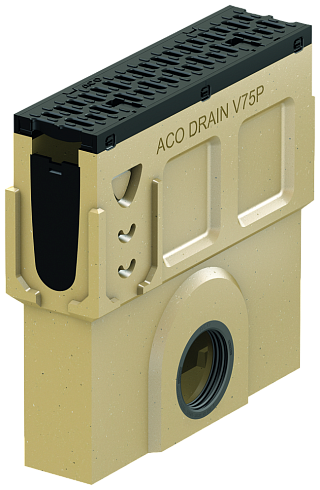

Пескоуловитель, 500 мм

Из полимербетона, с отстойником из оцинкованной стали,

с чугунной защитной кромкой толщиной 8 мм и решетками из чугуна со специальным KTL-покытием,

с накладками для предотвращения шума,

с выпускным отверстием ∅110 и ∅160 мм с профильно-лабиринтным уплотнителем.

С выпуском ∅110 мм	50	13,5	50	50	38,2	10	11535
С выпуском ∅160 мм	50	13,5	50	50	38,0	10	11537

Аксессуары

Описание	Подходит	Вес (кг)	Артикул
Комбинированая торцевая стенка Для начала и конца канала С защитной кромкой из чугуна EN-GJS, с покрытием KTL Из полимербетона ACO Длина: 20 мм	V 75 P 0. – 20.	1,3	11519
Торцевая стенка с выпуском С интегрированным профильно-лабиринтным уплотнителем (LLD) DN Ø110 для горизонтального герметичного соединения труб С защитной кромкой из чугуна EN-GJS, с покрытием KTL Из полимербетона ACO Длина: 40 мм	V 75 P 0.	1,5	11525
	V 75 P 5.	1,7	11526
	V 75 P 10.	2,0	11527
	V 75 P 20.	2,6	11528
Каскадный элемент Для преодоления разницы уровней при монтаже каналов со ступенчатым уклоном Из полимербетона ACO	Переход 25 мм	0,2	11551
	Переход 50 мм	0,4	11552
Адаптер для изменения направления потока С защитной кромкой из чугуна EN-GJS, с покрытием KTL Из полимербетона ACO Длина: 40 мм	V 75 P 0.	1,2	11553
	V 75 P 5.	1,3	11554
	V 75 P 10.	1,5	11555
	V 75 P 20.	1,7	11556
Комбинированая торцевая стенка (низкий канал) Для начала и конца канала С защитной кромкой из чугуна EN-GJS, с покрытием KTL Из полимербетона ACO Длина: 20 мм	Низкий канал V 75 P	0,8	11515
Торцевая стенка с выпуском Для каналов Оцинкованная сталь, с покрытием KTL DN Ø75 Длина: 30 мм	Низкий канал V 75 P	0,3	11517
Герметичный проход (нержавеющая сталь) Нержавеющая сталь С прижимным воротником для закрепления гидроизоляции С отверстиями для инфильтрации DN Ø110	Низкие каналы Multiline PowerDrain	5,0	01043
Чугунная воронка Чугун EN-GJS С прижимным воротником для закрепления гидроизоляции С отверстиями для инфильтрации	DN Ø110	13,1	7034.10.10
	DN Ø160	14,4	7036.10.10
Крюк (гак) Для снятия решетки Оцинкованная сталь	Решётки	0,3	01290
Герметик Eurolastic TC 30 S Для постоянной герметизации ETA-10/0269 Полисульфид, два компонента 450 мл	Для системы Multiline Для системы PowerDrain Для системы Monoblock	1,0	10681
Грунтовка Протестировано в системе с Eurolastic TC 30 G и Eurolastic TC 30 S. Соответствует европейским техническим требованиям DIBT: ETA-10/0267 ETA-10/0268 ETA-10/0269 ETA-10/0270 1-литровый контейнер	Для системы Multiline Для системы PowerDrain Для системы Monoblock	1,1	10682
Набор обработки Состоит из 3-х частей: промышленного пистолета, смесительной подставки для герметика и насадка для смешивания герметика Для многоразового использования	Для смешивания и нанесения герметика для долговременного эластичного уплотнения швов каналов	3,5	01376
Клей-герметик Для герметизации стыков на объекте Контейнер 0,5 кг	Для герметизации стыков каналов	0,9	02163
