Описание
ACO Self Euromini – система линейного водоотвода малой высоты, применяется в частном строительстве в тех местах, где установка стандартной системы водоотвода невозможна из-за отсутствия монтажной высоты.
Специальная высота канала 5,5 см, небольшое количество составляющих элементов и малый вес делают систему ACO Euromini удобной в монтаже. V-образная форма канала увеличивает скорость потока воды, обеспечивая тем самым высокую пропускную способность и улучшенное самоочищение.
Каналы ACO Self Euromini имеют специальные ребра жесткости, которые повышают устойчивость и прочность конструкции. Высокий класс морозостойкости (F400), низкий коэффициент водопоглощения (0,5%) и полная герметичность системы обеспечивают ее срок службы не менее 25 лет.
Применение
- благоустройство и ландшафт
- въезд в гараж
- велосипедные дорожки и тротуары
- зоны отдыха (парки, скверы, аллеи, т.п.)
| Тип | Ширина в свету, мм | Длина, мм | Ширина, мм | Высота, мм | Артикул |
|---|---|---|---|---|---|
| Канал с оцинкованной решеткой | 100 | 1000 | 130 | 75 | 37280 |
| Канал с оцинкованной решеткой | 100 | 500 | 130 | 75 | 37281 |

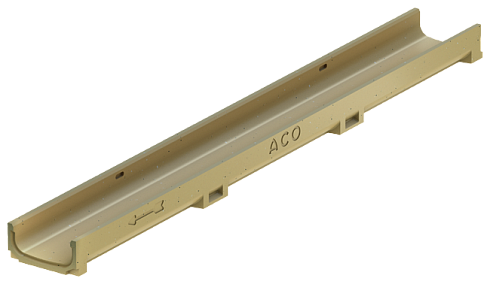

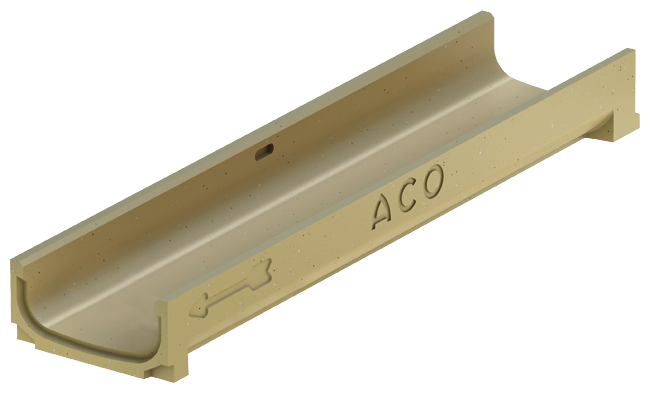

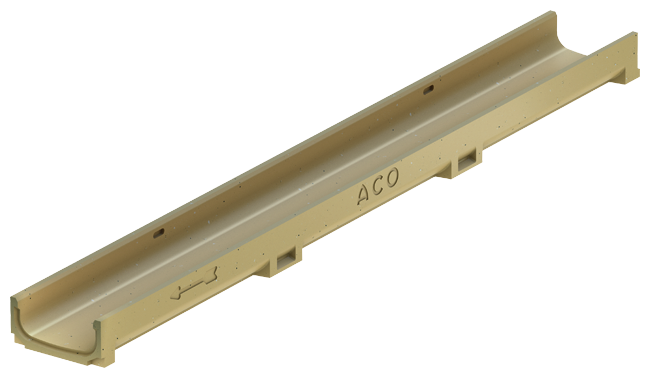

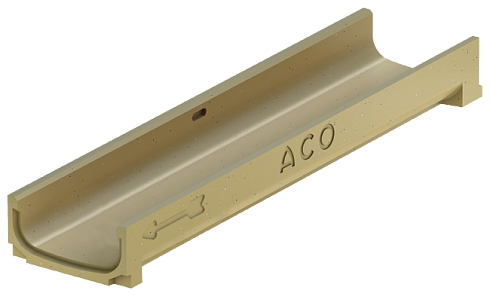

| Канал без решетки | 118 | 1000 | 130 | 55 | 810000 |
| Канал без решетки с отводом DN 100 | 118 | 1000 | 130 | 55 | 810010 |

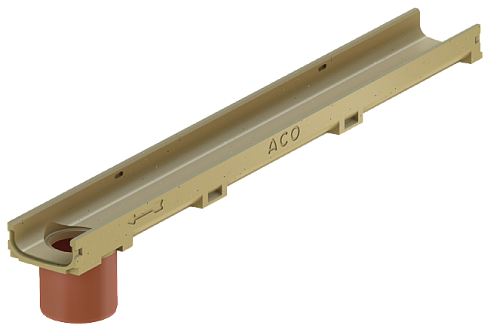

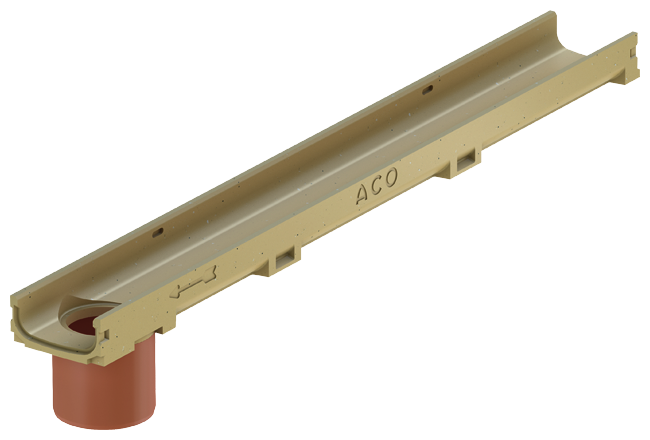

| Канал без решетки с отформованным отводом | 118 | 1000 | 130 | 55 | 810020 |
Скачать каталог
Характеристики
| Высота, мм | 75 |
| Длина, мм | 1000 |
| Класс нагрузки | A15 |
| Ширина, мм | 130 |

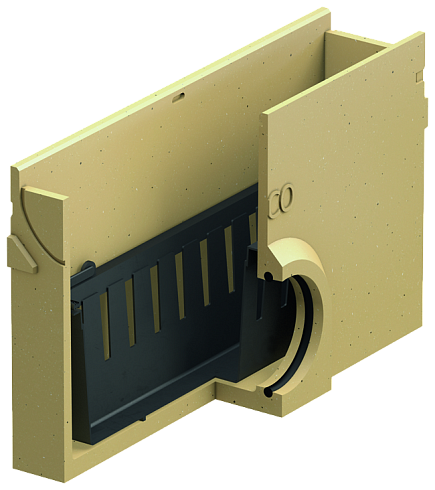

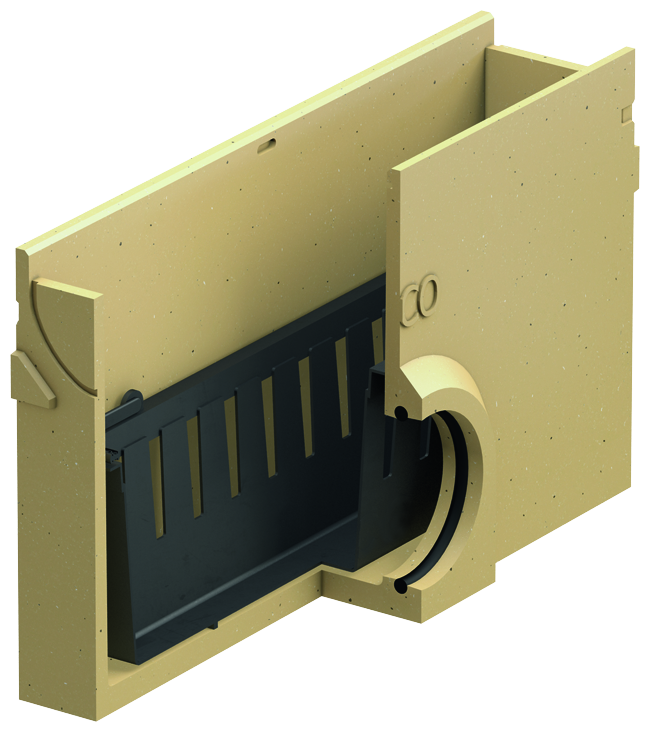

Пескоуловитель, 500 мм
| Тип | Длина, мм | Ширина, мм | Высота, мм | Артикул |
|---|---|---|---|---|
| Из полимербетона с оцинкованной решеткой с патрубком ∅110 м | 500 | 130 | 250 | 37282 |
| Без решетки с отводом DN 100 | 500 | 118 | 300 | 38503 |
Аксессуары
| Изображение | Название | Артикул |
|---|---|---|
 |
Торцевая стенка для начала и конца канала | 810200 |
 |
Торцевая стенка с отводом DN 100 | 416981 |
 |
Сифон для пескоуловителя ACO Self Euroline, горизонтальный | 01684 |
 |
Сифон для каналов ACO Self Euroline | 01666 |
|
Корзина для мусора пескоуловителя | 01682 |
 |
Крюк для решеток | 03429 |
|
Крюк для ревизионного элемента щелевой рамы | 415924 |
Решетки
Решетки ACO Self®
| Изображение | Название | Длина (мм) | Ширина (мм) | Артикул |
|---|---|---|---|---|
 |
Решетка из оцинкованной стали | 1000 | 118 | 38516 |
| 500 | 38517 | |||
 |
Решетка из чугуна | 500 | 118 | 38512 |
 |
Дизайнерская решетка из чугуна "Intercept" | 500 | 118 | 310321 |
 |
Дизайнерская решетка из чугуна "Voronoi" | 500 | 118 | 310319 |
 |
Решетка электрополированная из нержавеющей стали | 1000 | 118 | 310307 |
| 500 | 310308 | |||
 |
Решетка из композитного материала | 1000 | 118 | 319250 |
| 500 | 319251 | |||
 |
Решетка из нержавеющей стали (Heelsafe) | 1000 | 118 | 10323 |
| 500 | 10324 | |||
 |
Решетка из оцинкованной стали ячеистая, 30 x 10 |
1000 | 118 | 310310 |
| 500 | 310311 | |||
 |
Решетка из нержавеющей стали ячеистая, 30 x 10 |
1000 | 118 | 310312 |
| 500 | 310313 | |||
 |
Дизайнерская решетка под заполнение "Дерево" из нержавеющей стали | 1000 | 118 | 310314 |
| 500 | 310324 | |||
 |
Дизайнерская решетка под заполнение "Брусчатка" из нержавеющей стали | 1000 | 118 | 310317 |
| 500 | 310327 | |||
 |
Дизайнерская решетка под заполнение "Плитка" из нержавеющей стали | 1000 | 118 | 310315 |
| 500 | 310325 |
Щелевые рамы ACO Self®
| Изображение | Название | Длина (мм) | Ширина (мм) | Высота элемента (мм) | Артикул |
|---|---|---|---|---|---|
|
Щелевая рама из оцинкованной стали | 1000 | 118 | 40 | 415822 |
| 850 | 415824 | ||||
| 500 | 415846 | ||||
| Ревизионный элемент из оцинкованной стали | 500 | 415823 | |||
| 150 | 415825 | ||||
| Щелевая рама из нержавеющей стали | 1000 | 415826 | |||
| 850 | 415828 | ||||
| 500 | 415847 | ||||
| Ревизионный элемент из оцинкованной стали | 500 | 415827 | |||
| 150 | 415829 | ||||
|
Щелевая рама из оцинкованной стали | 1000 | 118 | 65 |
415830 |
| 850 |
415832 |
||||
| 500 |
415848 |
||||
| Ревизионный элемент из оцинкованной стали | 500 |
415831 |
|||
| 150 |
415833 |
||||
| Щелевая рама из нержавеющей стали | 1000 |
415834 |
|||
| 850 |
415836 |
||||
| 500 |
415849 |
||||
| Ревизионный элемент из оцинкованной стали | 500 | 415835 | |||
| 150 | 415837 | ||||
|
Щелевая рама из оцинкованной стали | 1000 | 118 | 105 |
415838 |
| 850 |
415840 |
||||
| 500 |
415850 |
||||
| Ревизионный элемент из оцинкованной стали | 500 |
415839 |
|||
| 150 |
415841 |
||||
| Щелевая рама из нержавеющей стали | 1000 |
415842 |
|||
| 850 |
415844 |
||||
| 500 |
415851 |
||||
| Ревизионный элемент из оцинкованной стали | 500 | 415843 | |||
| 150 | 415845 |
Пластиковые щелевые рамы ACO Self® Hexaline
| Изображение | Название | Длина (мм) | Ширина (мм) | Высота элемента (мм) | Артикул |
|---|---|---|---|---|---|
|
Щелевая рама | 500 | 125 | 75 | 319554 |
|
Ревизионный элемент | 125 | 125 | 146 | 319560 |
